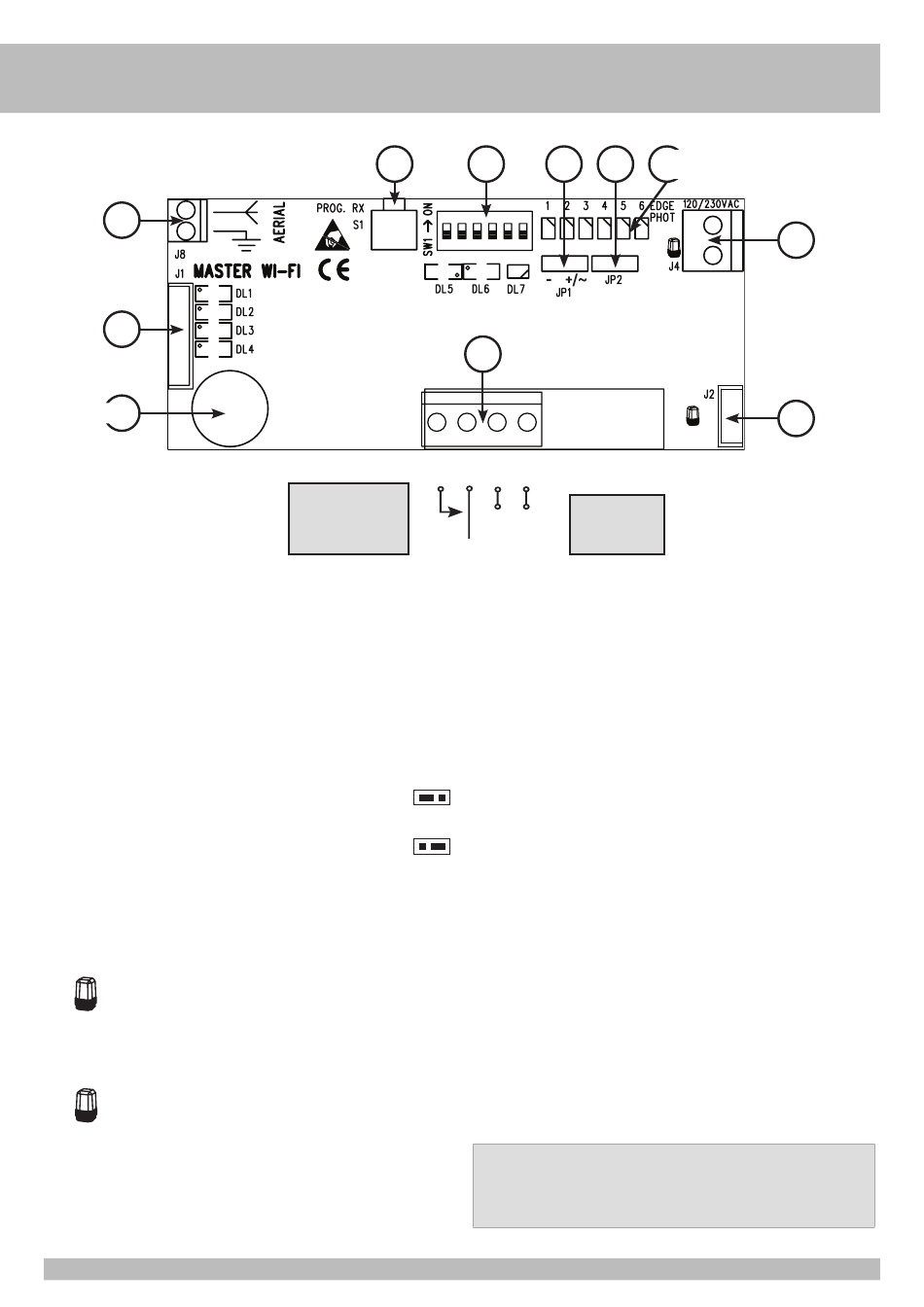

C - LAYOUT SCHEDA
J8
J1
BUZZER
J1 =>
CONNETTORE CON FILI DA COLLEGARE AL QUADRO DI COMANDO
Filo VERDE => costa EDGE 2 - interviene IN APERTURA.
- Se JP2 è posizionato a SINISTRA => questa uscita gestisce le coste memorizzate nelle posizioni
4-5-6.
- Se JP2 è posizionato a DESTRA => questa uscita non è abilitata.
Filo GRIGIO => comune dei contatti COM
Filo GIALLO => costa EDGE 1
- Se JP2 è posizionato a SINISTRA => EDGE 1 gestisce le coste memorizzate nelle posizioni 1-2-3
- interviene IN CHIUSURA.
- Se JP2 è posizionato a DESTRA => EDGE gestisce le coste memorizzate nelle posizioni da 1 a
6 - EDGE interviene sia in apertura che in chiusura.
Filo NERO => fotocellula PHOT N.C.
Filo BIANCO => Comando N.O. di movimento.
Filo MARRONE => alimentazione autotest A+ TEST.
JP2 =>
Se JP2 è posizionato a Sinistra (per quadri di comando con 2 ingressi costa) :
- l'uscita EDGE 1 gestisce le coste memorizzate con i DIP 1-2-3
- l'uscita EDGE 2 gestisce le coste memorizzate con i Dip 4-5-6
Se JP2 è posizionato a Destra (per quadri di comando con 1 ingresso costa) :
- l'uscita EDGE 1 gestisce le coste memorizzate con i DIP da 1 a 6
- l'uscita EDGE 2 non è attiva.
ATTENZIONE: dopo lo spostamento del ponticello JP2 con MASTER Wi-Fi OS
alimentato, premere per 7 volte il pulsantino S1 per rendere
operativa la modifica della posizione del ponticello JP2.
J2 =>
CONNETTORE AL QUALE COLLEGARE L'ALIMENTAZIONE PER IL LAMPEGGIATORE A
12/24V ac/dc DEL QUADRO DI COMANDO (ATTENZIONE ALLE POLARITÁ)
Filo rosso => positivo (da collegare al polo positivo dell'uscita lampeggiatore sul
quadro di comando)
Filo nero => negativo (da collegare al polo negativo dell'uscita lampeggiatore sul
quadro din comando)
J4 =>
MORSETTI AI QUALI COLLEGARE L'ALIMENTAZIONE PER IL LAMPEGGIATORE 120/230V
DEL QUADRO DI COMANDO
J5 =>
MORSETTIERA PER COLLEGARE IL COMANDO DI MOVIMENTO e PRENDERE
L'ALIMENTAZIONE DAL QUADRO DI COMANDO
J8 =>
MORSETTIERA PER COLLEGAMENTO ANTENNA 868,3 MHz (OBBLIGATORIA per avere un
corretto funzionamento)
S1
SW1
J5
4 3 2 1
4 3
+
Contatto comando
COM
apertura totale
12/24V ac/dc
COM-START/K BUTT
K.BUTTON
JP1 => A+ TEST (con filo MARRONE collegato a A+ TEST su quadro di comando)
-
+/~
SW1 =>
S1 =>
BUZZER => Conferma la registrazione delle sicurezze durante la programmazione e gli stati di
LED
DL1 (rosso)
DL2 (rosso)
DL3 (rosso)
DL4 (rosso)
DL5 (verde)
DL6 (giallo)
LED EDGE PHOT (segnalano il funzionamento delle sicurezze)
spento
acceso verde => costa impegnata/da controllare o fotocellula impegnata/non allineata o tx
acceso rosso fisso o lampeggiante => batterie scariche
acceso lampeggiante rosso/verde => allarme per mancanza di comunicazione
LED EDGE PHOT 1-2-3-4-5-6 - COSTA O FOTOCELLULA 1-2-3-4-5-6
SW1 MICROINTERRUTTORI - DIP
DIP 1 ON => COSTA O FOTOCELLULA 1 ATTIVATA
DIP 2 ON => COSTA O FOTOCELLULA 2 ATTIVATA
DIP 3 ON => COSTA O FOTOCELLULA 3 ATTIVATA
DIP 4 ON => COSTA O FOTOCELLULA 4 ATTIVATA
DIP 5 ON => COSTA O FOTOCELLULA 5 ATTIVATA
DIP 6 ON => COSTA O FOTOCELLULA 6 ATTIVATA
ATTENZIONE: Ogni volta che cambiate la posizione dei microinterruttori,
Al termine i LED EDGE PHOT devono risultare tutti spenti.
4
LED EDGE PHOT
JP1
JP2
1-6
12/24V ac/dc
-
2+ 1-
Alimentazione
12/24V ac/dc
Jumper selezione modalità AUTOTEST per quadri di comando non RIB con alimentazione
AUTOTEST negativa.
Jumper selezione modalità AUTOTEST per quadri di comando con alimentazione
autotest positiva/alternata (come quadri RIB)
Microinterruttori per abbinare e identificare le coste e le fotocellule
PROG. RX Pulsante per programmare le sicurezze nel MASTER Wi-Fi
attenzione e di allarme durante il funzionamen to.
- contatto coste (EDGE 2)
- contatto coste (EDGE 1)
- contatto fotocellule (PHOTO)
- comando apertura totale da pulsante con contatto pulito N.O.
- a disposizione per implementazioni future
- presenza tensione di alimentazione 12-24V ac/dc
=> funzionamento regolare
fotocellula con batterie scariche
premete 6 volte il pulsante PROG RX per aggiornare il
sistema.
J4
J2
