Installation électrique
5
Affectation des broches des connecteurs optionnels
5.11
Affectation des broches des connecteurs optionnels
5.11.1

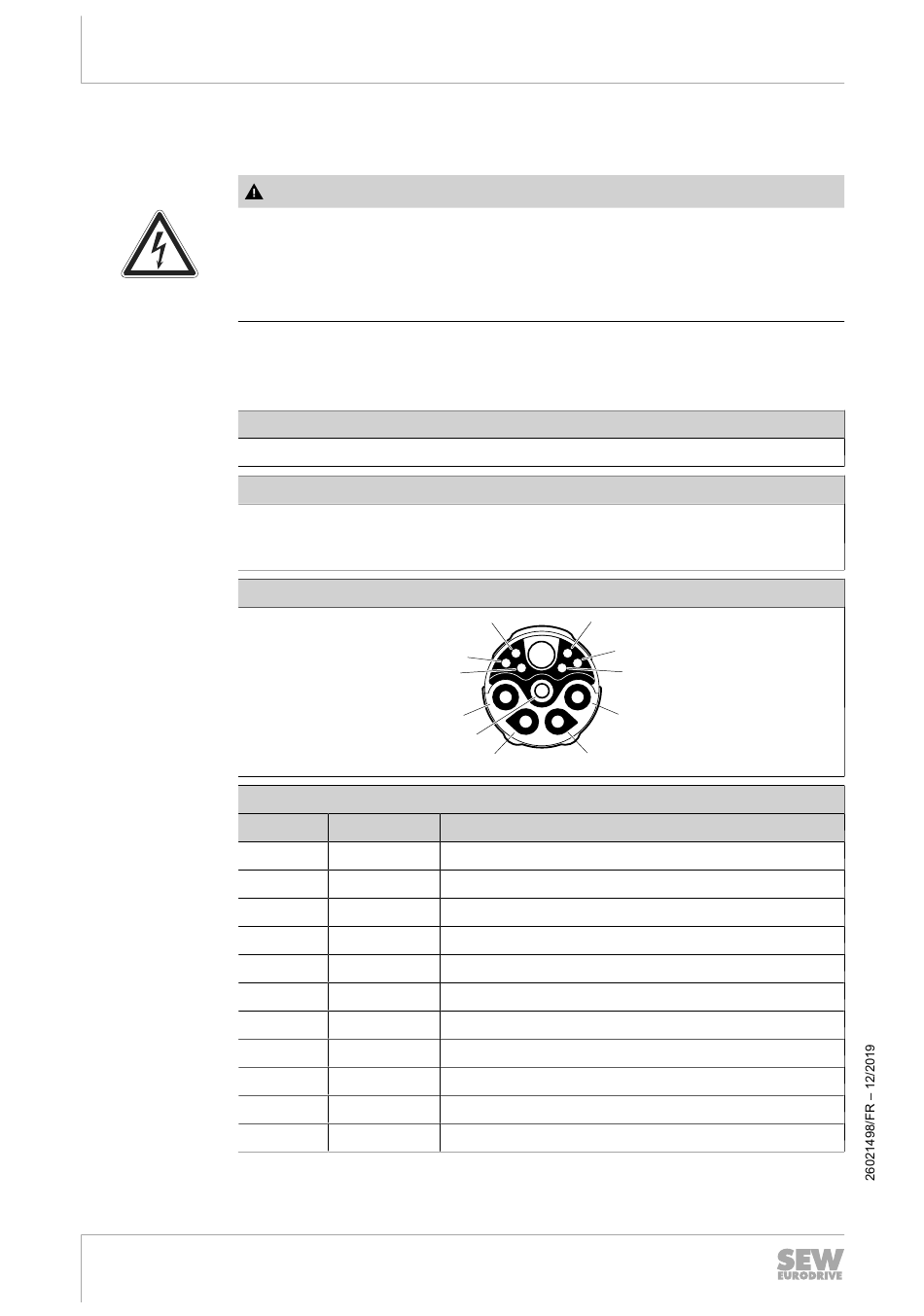

X1203_1 et X1203_2 : raccordement AC 400 V
92
Notice d'exploitation – MOVIMOT
AVERTISSEMENT
Électrisation en cas d'enfichage ou de débrochage des connecteurs sous tension.
Blessures graves ou mortelles.
•
Couper la tension réseau.
•
Ne jamais brancher ou débrancher les connecteurs sous tension.
Le tableau suivant indique les informations pour ce raccordement.
Fonction
Raccordement AC 400 V pour alimentation de l'appareil / chaînage des liaisons
Mode de raccordement
M23, broche SEW série 723, variante SpeedTec, société TE Connectivity -
Intercontec products, femelle, disque de codage : noir, avec protection contre le
toucher
Schéma de raccordement
Affectation
Contact
Signal
A
L1
B
L2
C
L3
D
res.
PE
PE
1
res.
2
res.
3
res.
4
res.
5
res.
6
res.
®
flexible
4
2
1
5
6
A
PE
B
C
Description
Raccordement réseau, phase L1
Raccordement réseau, phase L2
Raccordement réseau, phase L3
réservé
Raccordement conducteur de mise à la terre
réservé
réservé
réservé
réservé
réservé
réservé
3
D
