Installation électrique
5
Affectation des broches des connecteurs optionnels
5.11.9
X2041 : sortie variateur pour raccordement de moteurs sans interface digitale
122
Notice d'exploitation – MOVIMOT
Le tableau suivant contient les informations pour ce raccordement.
Fonction
sortie variateur pour raccordement de moteurs sans interface digitale
Mode de raccordement
M23, femelle, écrou chapeau avec filetage intérieur, société TE Connectivity -
Intercontec products, série 723, broche SEW, variante SpeedTec, disque de co-
dage : brun, avec protection contre le toucher

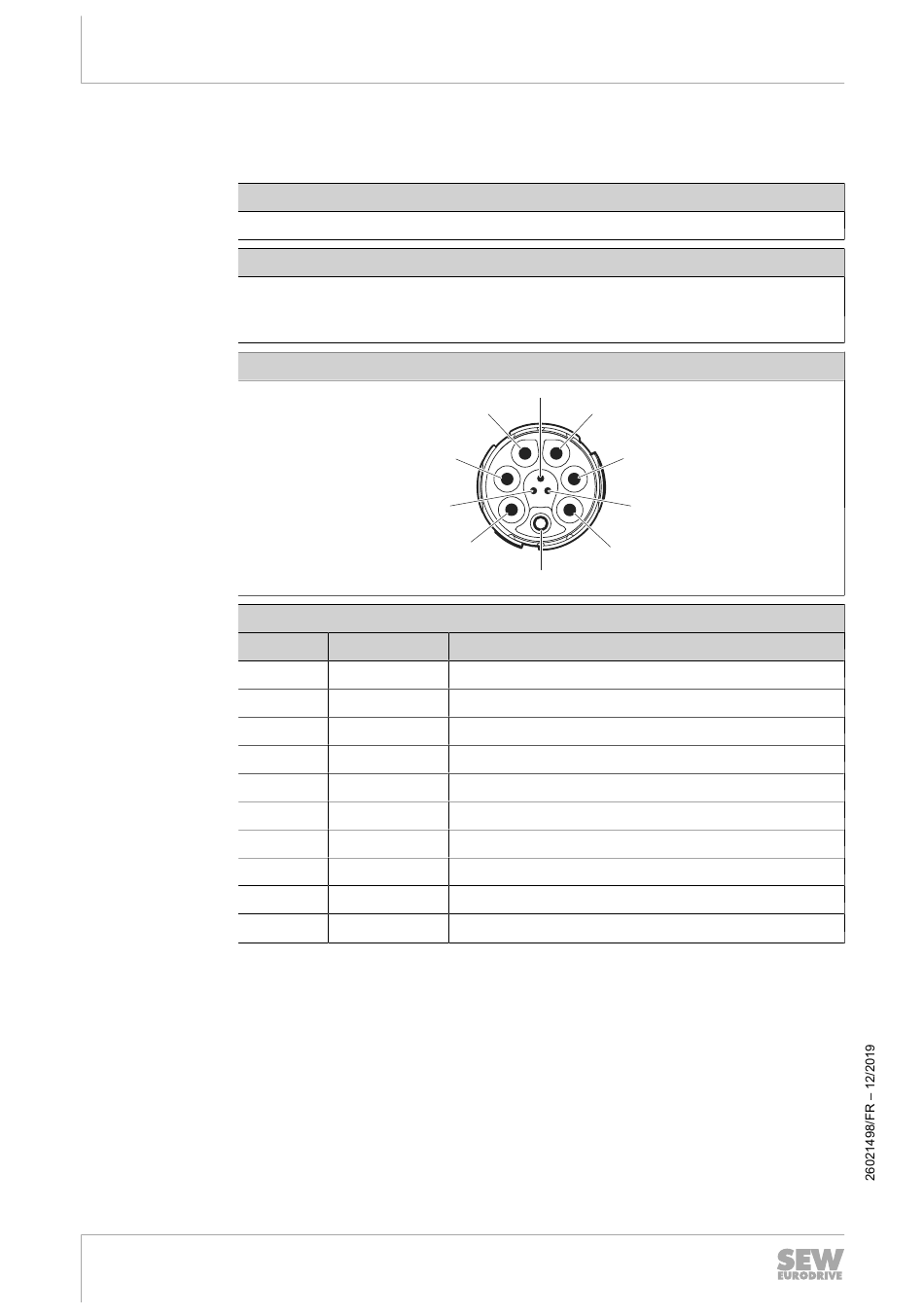

Schéma de raccordement
Affectation
Contact
Signal
A
U
B
V
C
W
D
13
E
14
F
15
PE
PE
1
Temp+
2
res.
3
Temp-
®
flexible
2
D
C
E
3
F
PE
Description
Raccordement moteur, phase U
Raccordement moteur, phase V
Raccordement moteur, phase W
Raccordement frein 13
Raccordement frein 14
Raccordement frein 15
Raccordement conducteur de mise à la terre
Raccordement sonde de température+
réservé
Raccordement sonde de température-
B
1
A
