Installation mécanique
4
Montage de l'appareil à l'aide d'entretoises
4.7 Montage de l'appareil à l'aide d'entretoises
4.7.1 Exécution MMF1.
40
Notice d'exploitation – MOVIMOT

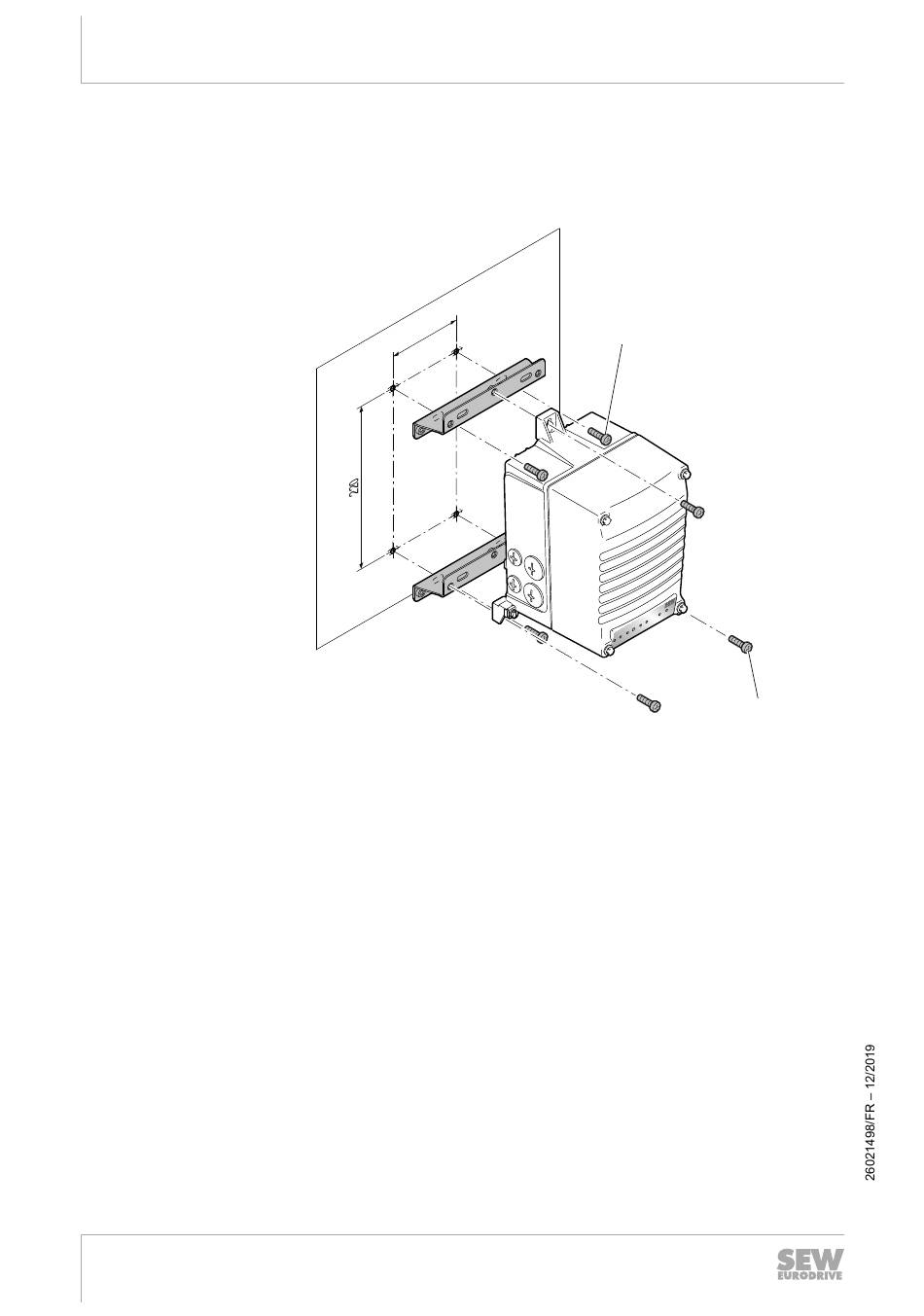

L'illustration suivante montre les cotes de fixation de l'appareil avec les entretoises.
[1] Entretoises (acier inoxydable)
(livrables par SEW-EURODRIVE, référence : 28266129,
éléments fournis : 2 entretoises, 4 vis H M6 x 20, en acier inoxydable, couple :
3.3 Nm)
[2] Vis H 4 x M6
®
flexible
0
1 0
[1]
M6
M6
[2]
31263212171
