Installation électrique
5
Raccordement au PC
Montage du connecteur d'ingénierie X4141 joint
152
Notice d'exploitation – MOVIMOT
SEW-EURODRIVE livre habituellement le connecteur d'ingénierie X4141 dans un sa-
chet joint à la livraison (référence : 28258185) du variateur décentralisé. Dans ce cas,
monter le connecteur d'ingénierie X4141 sur le boîtier de raccordement du variateur
décentralisé comme suit.
1. Tenir compte impérativement des remarques concernant la mise en service !
2. Couper la tension d'alimentation et attendre au moins 5 minutes.
3. Desserrer les vis et retirer le couvercle électronique du boîtier de raccordement.
4. Insérer le connecteur RJ10 depuis l'extérieur, à travers un perçage d'entrée de
câble autorisé (positions admissibles, voir chapitre "Positions des connecteurs...").
Insérer le câble entièrement dans le boîtier de raccordement.
5. Visser le connecteur M12 dans le perçage d'entrée de câble. Serrer l'écrou du
connecteur M12 (couple de serrage : 6 Nm).
6. Insérer le connecteur RJ10 dans le connecteur X31 du boîtier de raccordement.

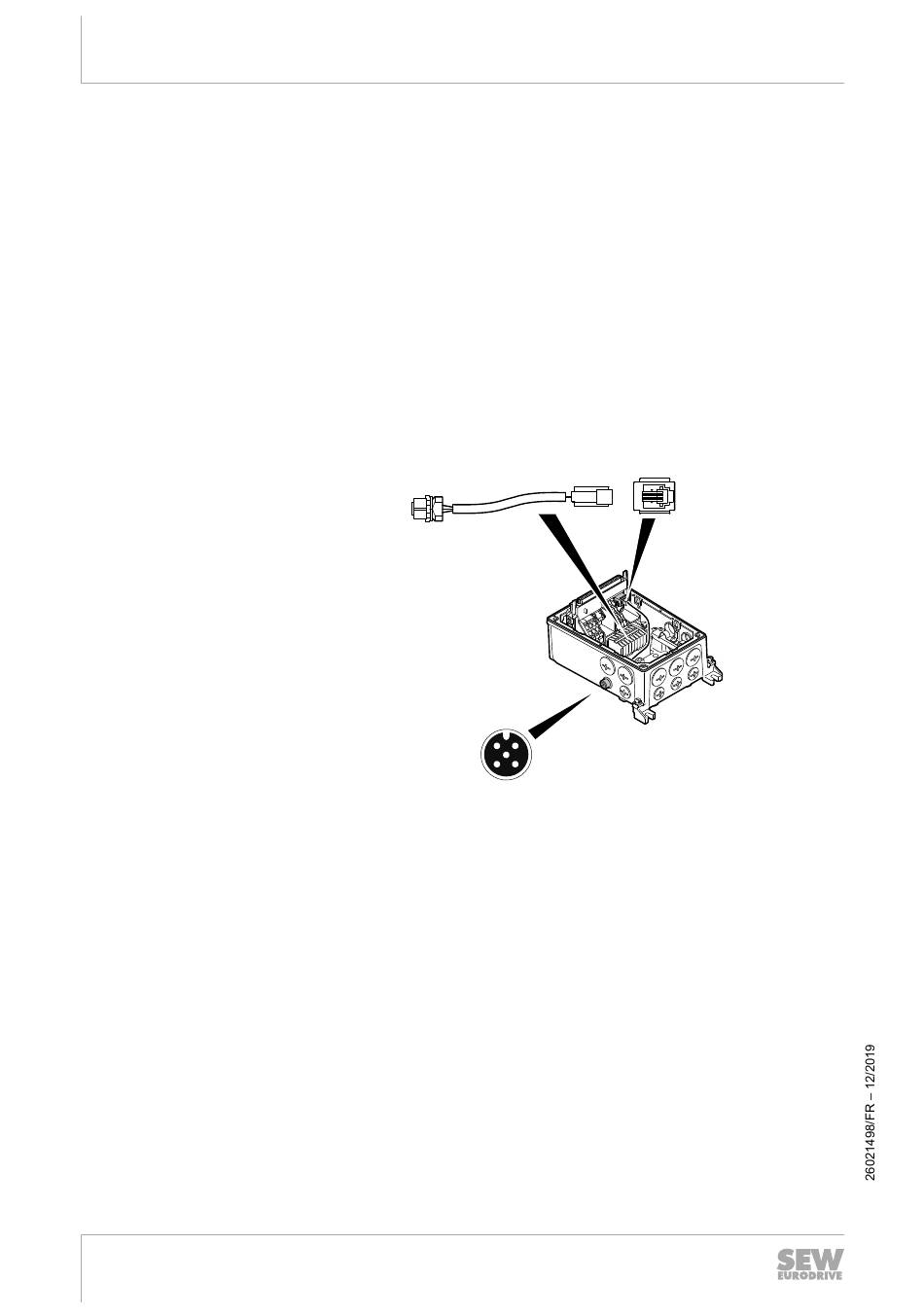

L'illustration suivante montre un exemple de cheminement de câble.
X4141
7. Placer le couvercle électronique sur le boîtier de raccordement. Fixer le couvercle
électronique à l'aide de quatre vis (couple de serrage : 6 Nm).
®
flexible
X4141
X31
25832156299
