5.11.13 X2242 : raccordement AC 400 V (OUT)
Le tableau suivant contient les informations pour ce raccordement.
Fonction
Raccordement AC 400 V (OUT)
Mode de raccordement
Connecteur femelle MQ15-X-Power avec écrou chapeau, société MURR Elektronik,
(charge électrique : 16 A max.)

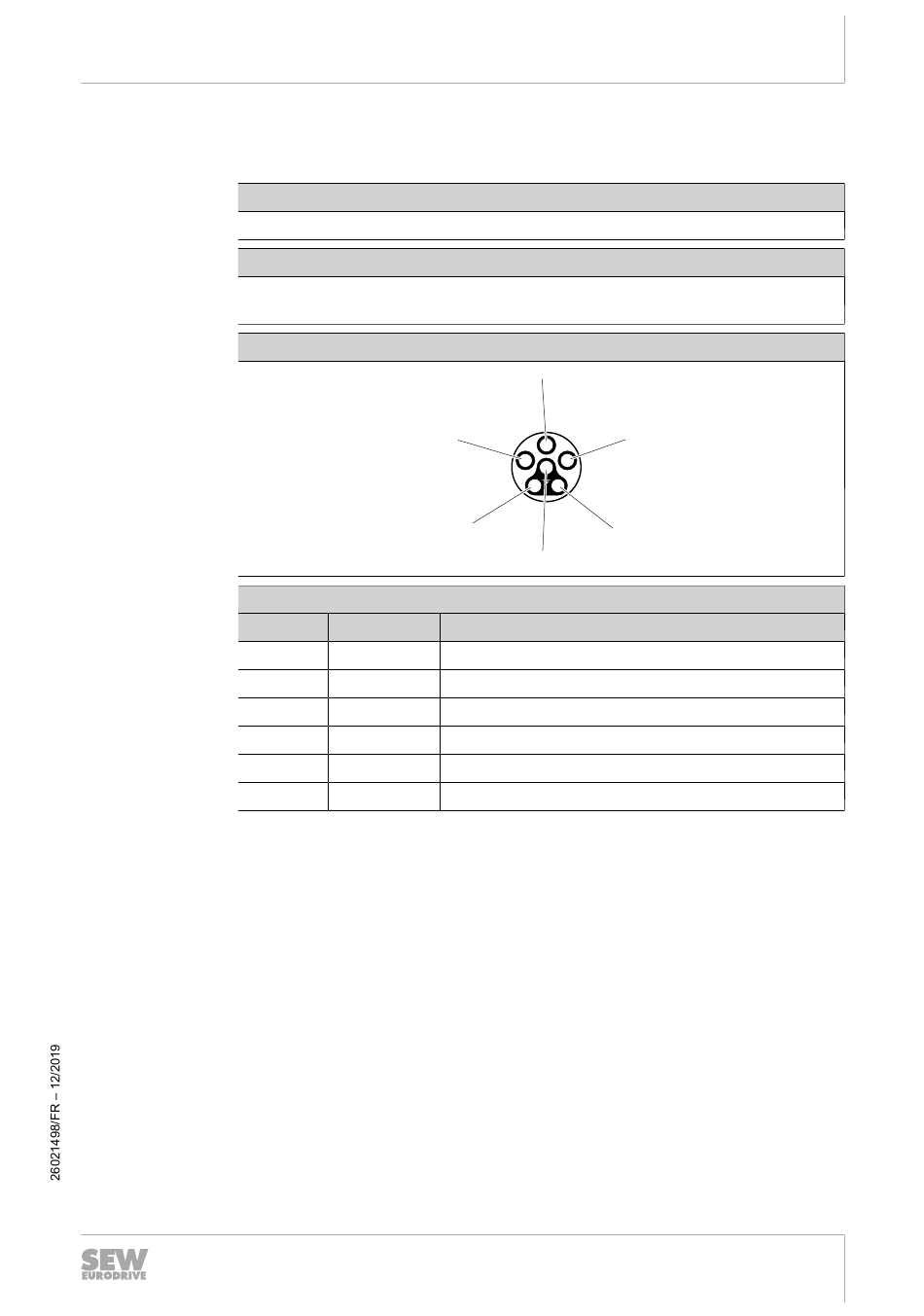

Schéma de raccordement
Affectation
Contact
1
2
3
PE
A
B
Affectation des broches des connecteurs optionnels
3
A
Signal Description
L1 Raccordement réseau, phase L1 (OUT)
L2 Raccordement réseau, phase L2 (OUT)
L3 Raccordement réseau, phase L3 (OUT)
PE Raccordement conducteur de mise à la terre
res. réservé
res. réservé
Installation électrique
2
1
B
PE
