Connecteurs M23
Perte de l'indice de protection garanti.
Risque de dommages matériels.
•
•

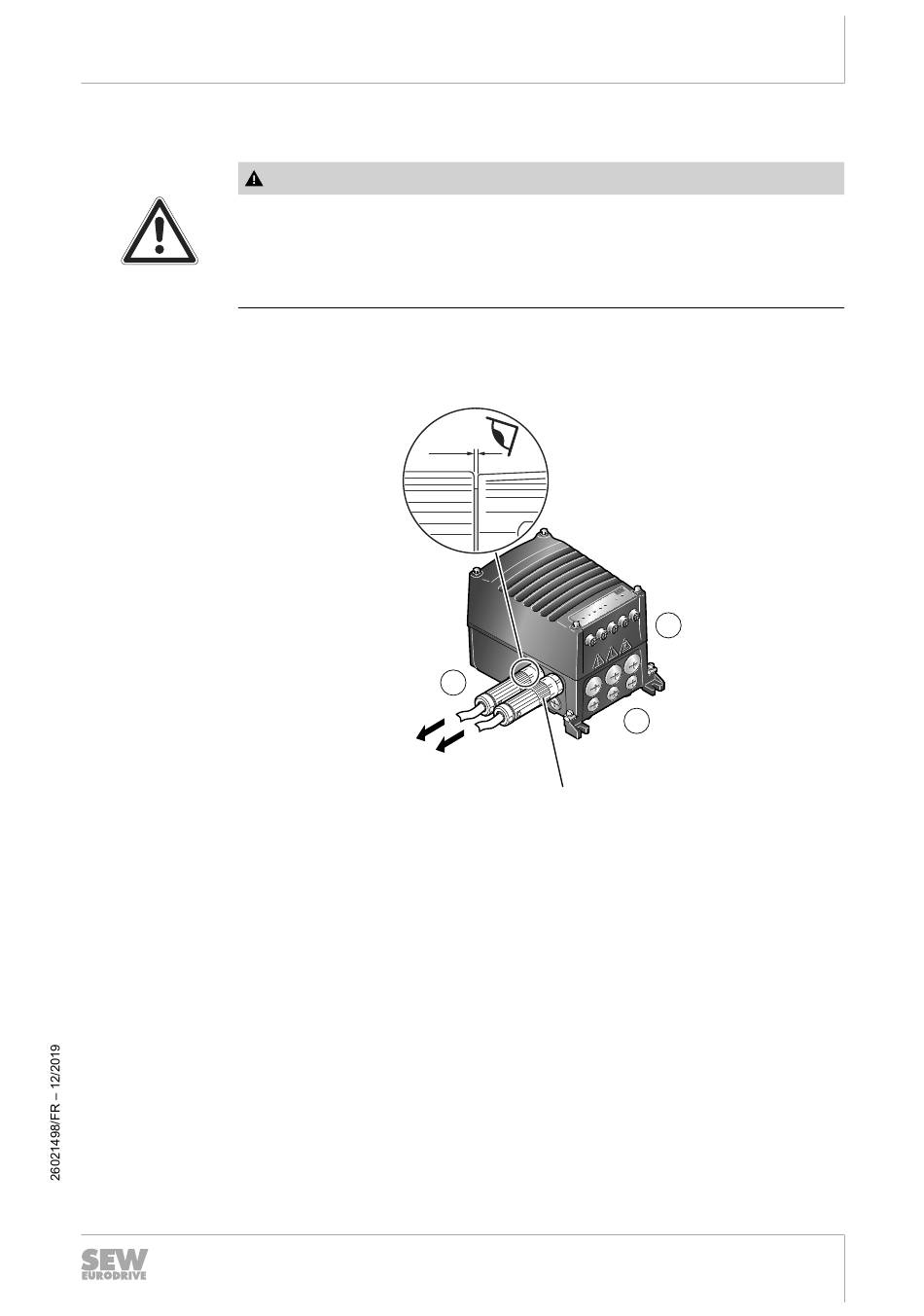

Les connecteurs M23 sont disponibles en exécution de connecteur "droit".
Exécution MMF1.
[1]
[2]
[3]
PRUDENCE
Serrer l'écrou chapeau des connecteurs M23 avec un couple de 3 Nm.
L'interstice entre le connecteur et la douille est d'environ 2 mm.
2 mm
Exécution "droit"
Couple de serrage de l'écrou chapeau : 3 Nm
L'outillage adéquat est disponible auprès de la société TE Connectivity -
Intercontec products avec les références suivantes.
• Clé dynamométrique 3 Nm, 1/4" carré mâle : C1.020.00
• Clé à ergot 1/4", carré femelle adapté aux séries 923 / 723 avec exécution
SpeedTec : C6.216.00
Interstice entre le connecteur et la douille : environ 2 mm
[3]
X
[1]
3 Nm
[2]
Notice d'exploitation – MOVIMOT
Installation électrique
Connectique
