Installation électrique
5
Affectation des broches des connecteurs optionnels
5.11.12 X1206 : raccordement AC 400 V (IN)
140
Notice d'exploitation – MOVIMOT
Le tableau suivant contient les informations pour ce raccordement.
Fonction
Raccordement AC 400 V (IN)
Mode de raccordement
Connecteur mâle MQ15-X-Power sans écrou chapeau, société MURR Elektronik,
(charge électrique : 16 A max.)

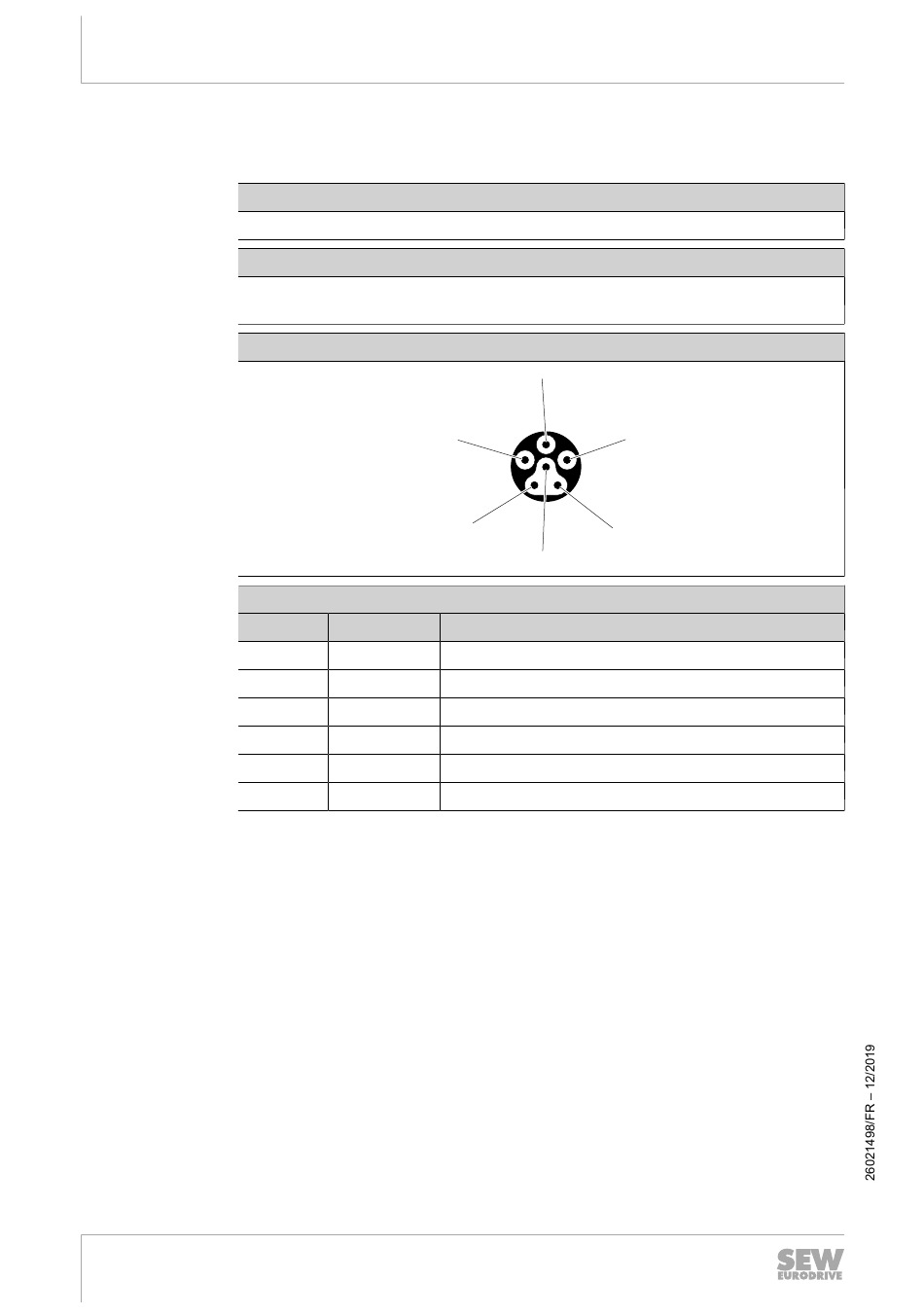

Schéma de raccordement
Affectation
Contact Signal
1 L1
2 L2
3 L3
PE PE
A res.
B res.
®
flexible
2
1
B
A
PE
Description
Raccordement réseau, phase L1 (IN)
Raccordement réseau, phase L2 (IN)
Raccordement réseau, phase L3 (IN)
Raccordement conducteur de mise à la terre
réservé
réservé
3
