5.11.8
X2104 : sortie variateur pour raccordement de moteurs avec interface digitale
®
(MOVILINK
DDI)
Le tableau suivant contient les informations pour ce raccordement.
Fonction
Sortie variateur pour raccordement de moteurs avec interface digitale
(MOVILINK
Mode de raccordement
M23, femelle, écrou chapeau avec filetage intérieur, société TE Connectivity -
Intercontec products, série 723, broche SEW, variante SpeedTec, disque de co-
dage : sans, avec protection contre le toucher

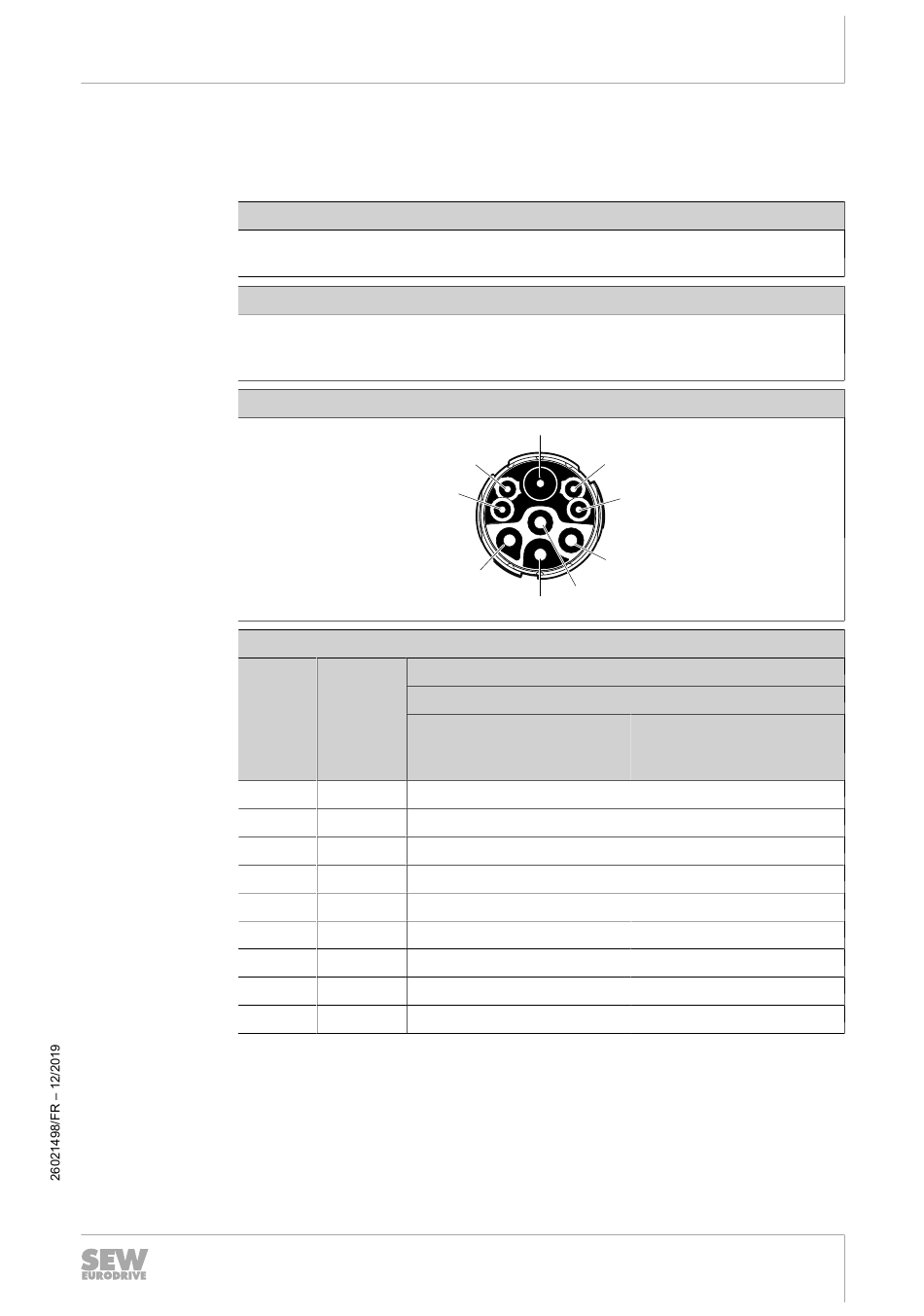

Schéma de raccordement
Affectation
Contact
U
V
W
PE
1
A
B
C
D
Affectation des broches des connecteurs optionnels
®
DDI)
A
B
U
Signal
Description
Raccordement en fonction de la commande de frein
Exécution standard
pour freins à deux et trois
conducteurs AC 110 – 500 V
U
V
W
PE
Raccordement conducteur de mise à la terre
DDI
Frein A
réservé
Frein B
Raccordement frein 15
Frein C
Raccordement frein 13
Frein D
Raccordement frein 14
Installation électrique
DDI
D
C
V
W
PE
Exécution avec redresseur
de frein 24 V (/BGx) pour
freins à deux conducteurs
Raccordement moteur, phase U
Raccordement moteur, phase V
Raccordement moteur, phase W
®
MOVILINK
DDI
Raccordement frein-
réservé
réservé
Raccordement frein+
Notice d'exploitation – MOVIMOT
5
117
®
