Installation électrique
5
Raccordement au PC
Raccordement sur X32 du module frontal du MMF3.
154
Notice d'exploitation – MOVIMOT

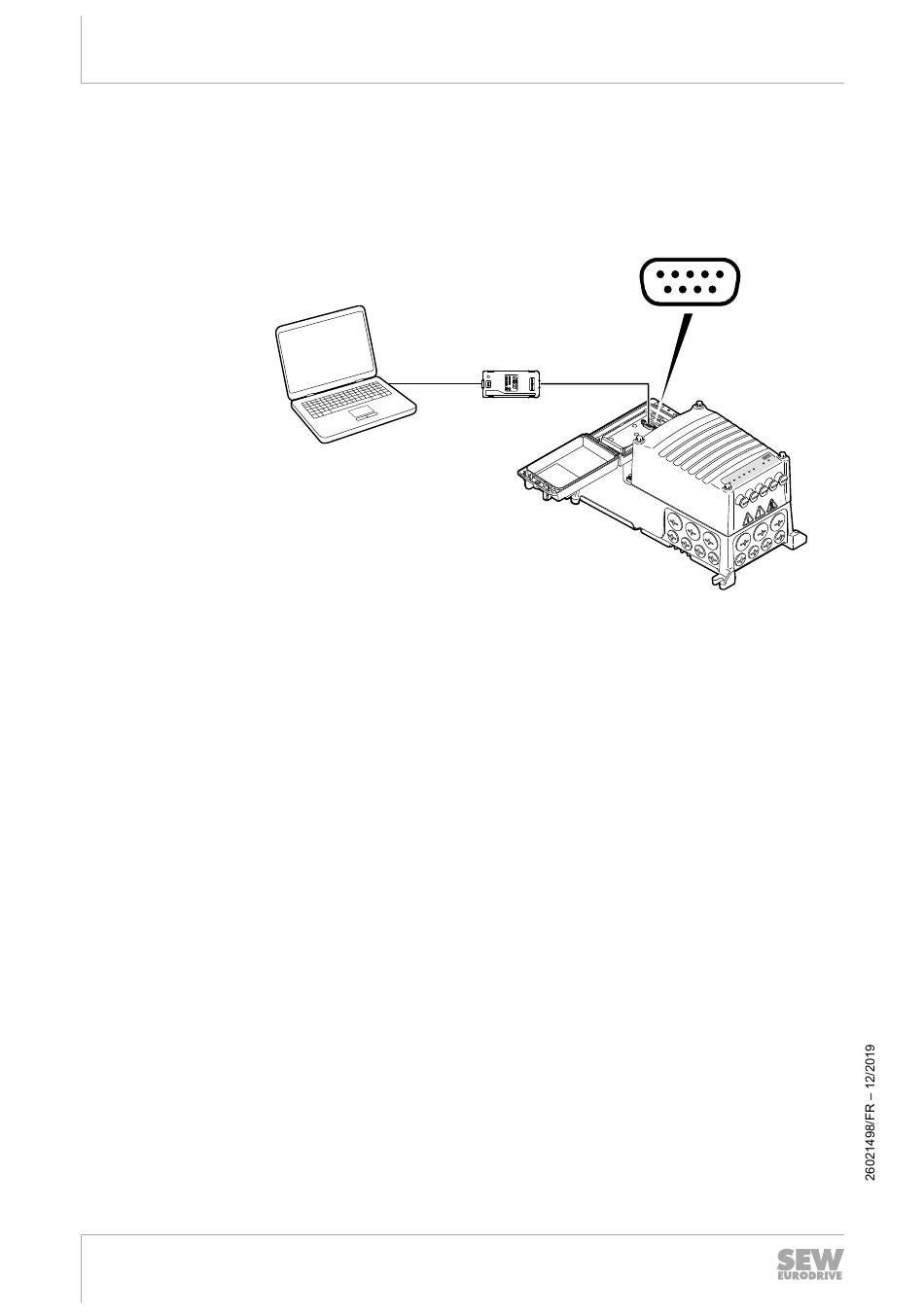

L'illustration suivante montre le raccordement du PC sur l'interface d'ingénierie option-
nelle X32 du module frontal du MOVIMOT
USB
[1]
Câble de liaison USB-2.0
(de type courant, compris dans la fourniture du convertisseur de
signaux USM21A)
[2]
Convertisseur de signaux USM21A
[3]
Câble de liaison RJ10/Sub-D9
(livrables par SEW-EURODRIVE, référence : 18123864)
®
flexible
®
flexible MMF3...2.. ou MMF3...3.. .
X32
MMF3...2.. / MMF3...3..
[2]
[1]
[3]
18014424399152139
