5.12

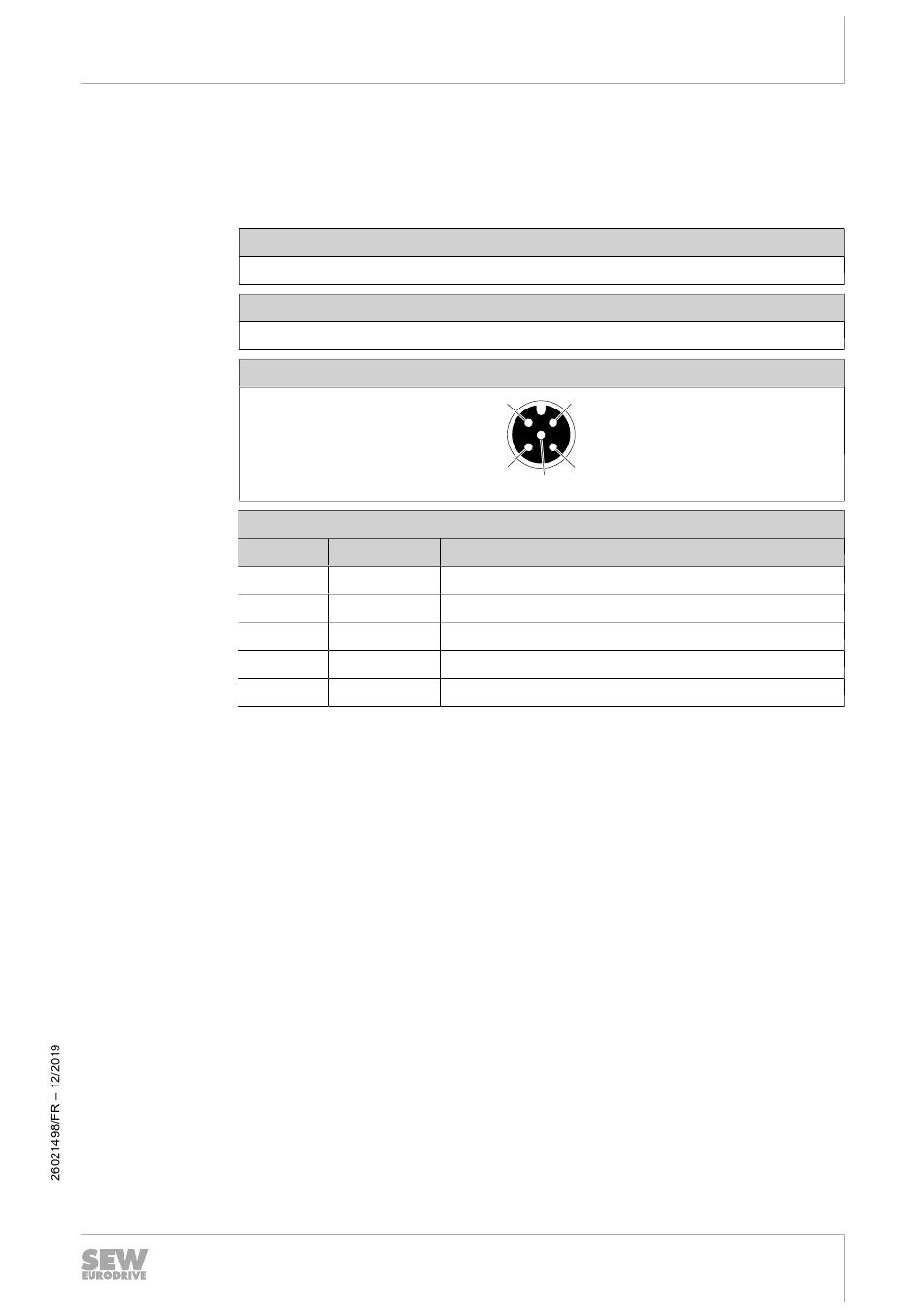

Affectation des connecteurs du couvercle électronique
5.12.1
X5133_1 : entrées digitales
Le tableau suivant contient les informations pour ce raccordement.
Fonction
Entrées digitales
Mode de raccordement
M12, 5 pôles, femelle, détrompage A, couleur : noir
Schéma de raccordement
Affectation
Contact
1
2
3
4
5
Affectation des connecteurs du couvercle électronique
1
4
Signal
Description
+24V
Alimentation DC 24 V des capteurs
DI02
Entrée capteur DI02
0V24
Potentiel de référence 0V24 pour capteurs
DI01
Entrée capteur DI01
FE
Mise à la terre fonctionnelle
Installation électrique
2
3
5
Notice d'exploitation – MOVIMOT
5
145
®
