12.4.3
Variante de raccordement 1 : bornier X9 dans le boîtier de raccordement
Les informations détaillées concernant la borne X9 figurent au chapitre "Installation
électrique" > "Affectation des bornes".
12.4.4
Variante de raccordement 2 : connecteurs M12 X5504 / X5505 sur boîtier de raccordement
Les informations détaillées pour le raccordement de X5504 / X5505 sont disponibles
au chapitre "Installation électrique" > "Affectation des broches des connecteurs option-
nels".
Connecteur de pontage STO
La coupure sûre de l'appareil est impossible en cas d'utilisation du connecteur de
pontage STO.
Blessures graves ou mortelles.
•
Mise hors service du dispositif de coupure sûre des autres appareils par propagation
de potentiel en cas d'utilisation du connecteur de pontage STO.
Blessures graves ou mortelles.
•
Une étiquette rouge imprimée est fixée sur le connecteur de pontage STO.
Le connecteur de pontage STO peut être raccordé sur le connecteur STO X5504 de
l'appareil. Le connecteur de pontage STO désactive les fonctions de sécurité de l'ap-
pareil.

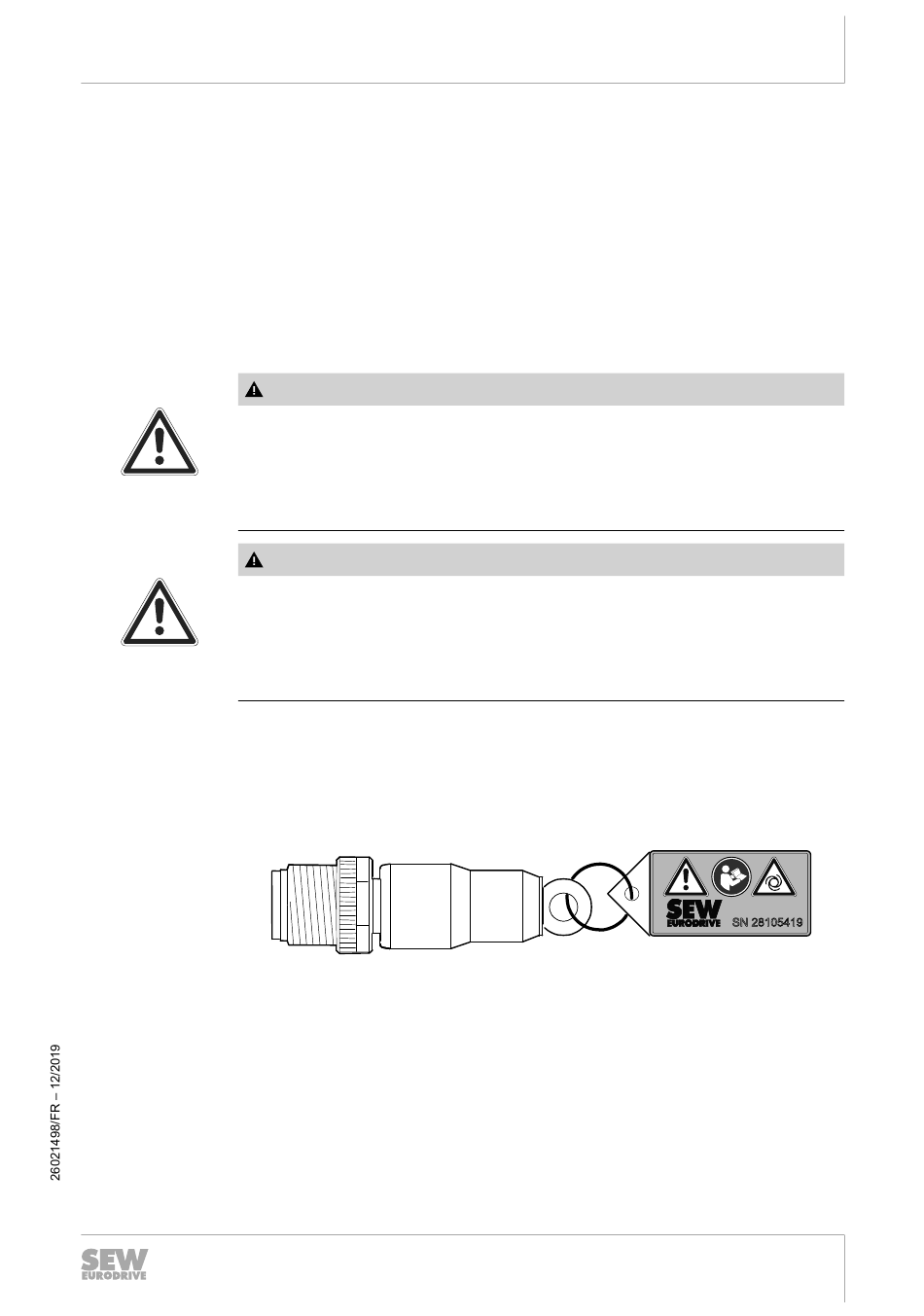

L'illustration suivante montre le connecteur de pontage STO avec étiquette rouge im-
primée attachée, référence 28105419.
AVERTISSEMENT
L'utilisation du connecteur de pontage STO n'est autorisée que si l'appareil ne
doit pas assurer de fonction de sécurité.
AVERTISSEMENT
L'utilisation du connecteur de pontage STO n'est autorisée que si toutes les liai-
sons STO entrantes et sortantes de l'appareil ont été retirées.
Sécurité fonctionnelle
Variantes de raccordement
