3.3 Position des entrées de câble
3.3.1 Exécution MMF1.
Les entrées de câble suivantes sont possibles pour les appareils.
•

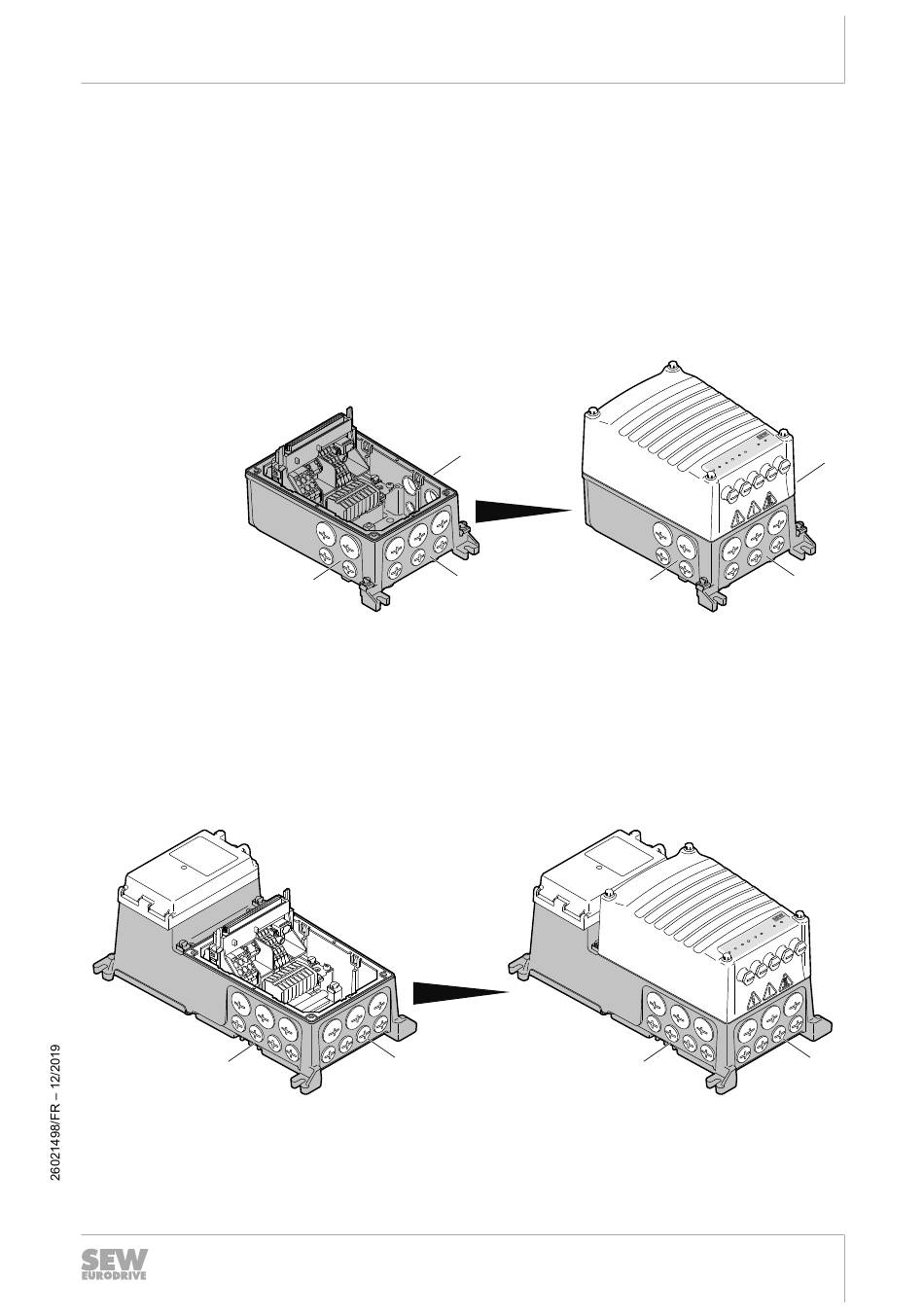

L'illustration suivante montre les entrées de câble possibles.
3.3.2 Exécution MMF3.
Les entrées de câble suivantes sont possibles pour les appareils.
•
L'illustration suivante montre les entrées de câble possibles.
X
Position X + 2 + 3
– X : 2 x M25 x 1.5 + 2 x M16 x 1.5
– 2 : 2 x M25 x 1.5 + 2 x M16 x 1.5
– 3 : 3 x M25 x 1.5 + 3 x M16 x 1.5
X
Position X + 3
– X : 3 x M25 x 1.5 + 4 x M16 x 1.5
– 3 : 3 x M25 x 1.5 + 4 x M16 x 1.5
3
Composition de l'appareil
Position des entrées de câble
2
3
X
X
Notice d'exploitation – MOVIMOT
3
2
3
