5.11.11 X2327 : raccordement PA pour AC 400 V et tension de sauvegarde DC 24 V (OUT)
Le tableau suivant contient les informations pour ce raccordement.
Fonction
Raccordement PA (P = AC 400 V et A = Tension de sauvegarde DC 24 V (OUT))
Mode de raccordement
M23, femelle, filetage intérieur avec écrou chapeau, broche SEW, série 723, variante
SpeedTec, société TE Connectivity - Intercontec products, disque de codage : noir/
vert, avec protection contre le toucher

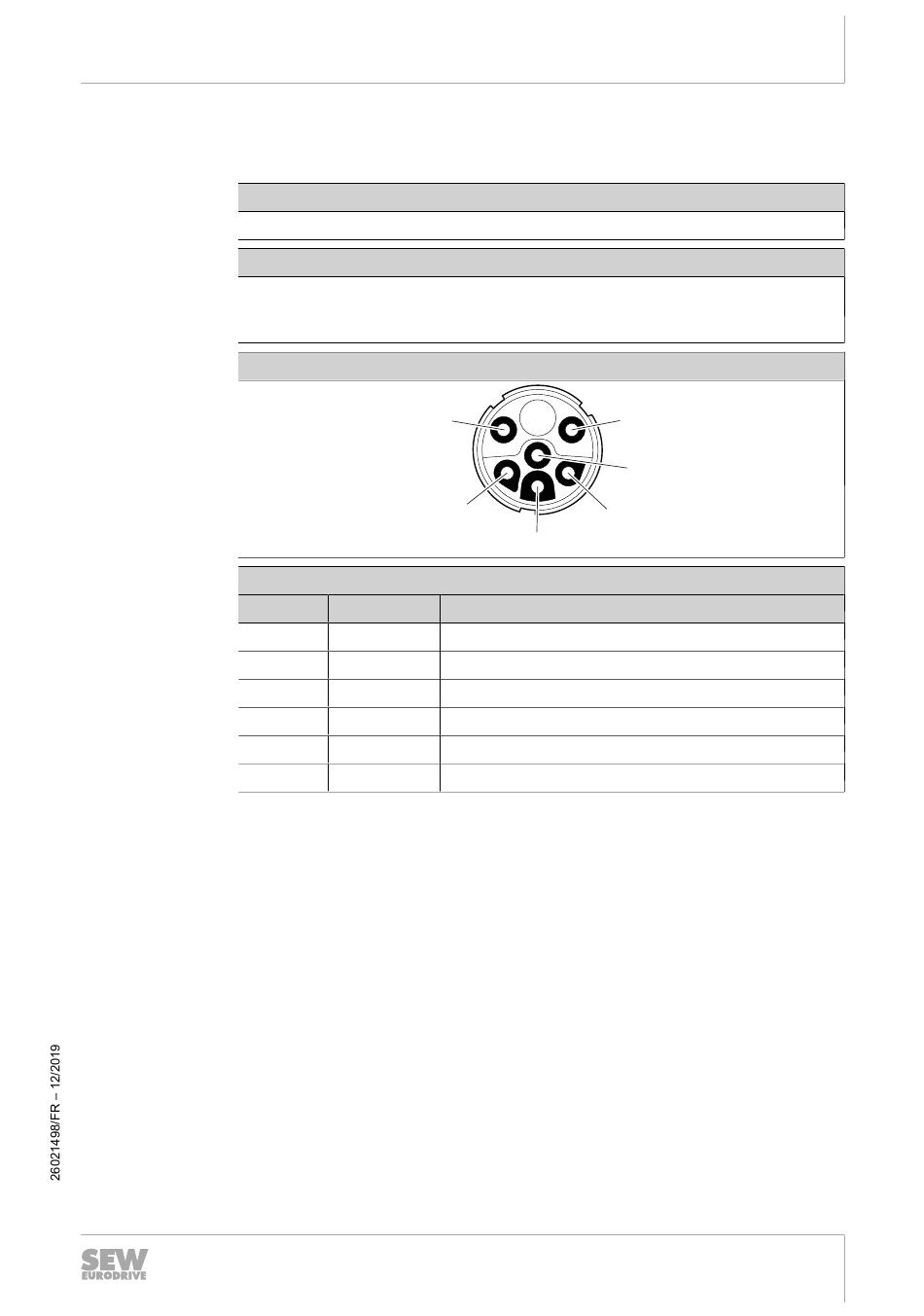

Schéma de raccordement
Affectation
Contact
U
V
W
PE
A
B
Affectation des broches des connecteurs optionnels
A
U
Signal Description
L1 Raccordement réseau, phase L1 (OUT)
L2 Raccordement réseau, phase L2 (OUT)
L3 Raccordement réseau, phase L3 (OUT)
PE Raccordement conducteur de mise à la terre
+24V Sortie DC 24 V pour mode auxiliaire (OUT)
0V24 Potentiel de référence 0V24 pour mode auxiliaire (OUT)
Installation électrique
B
W
V
PE
