Raccordement sur X4141 (M12 sur le boîtier de raccordement)
L'interface d'ingénierie X31 dans le boîtier de raccordement est affectée au câblage
interne du connecteur X4141.
ATTENTION
Enfichage non admissible du connecteur de pontage STO dans l'interface d'ingénie-
rie.
Endommagement de l'appareil.
•

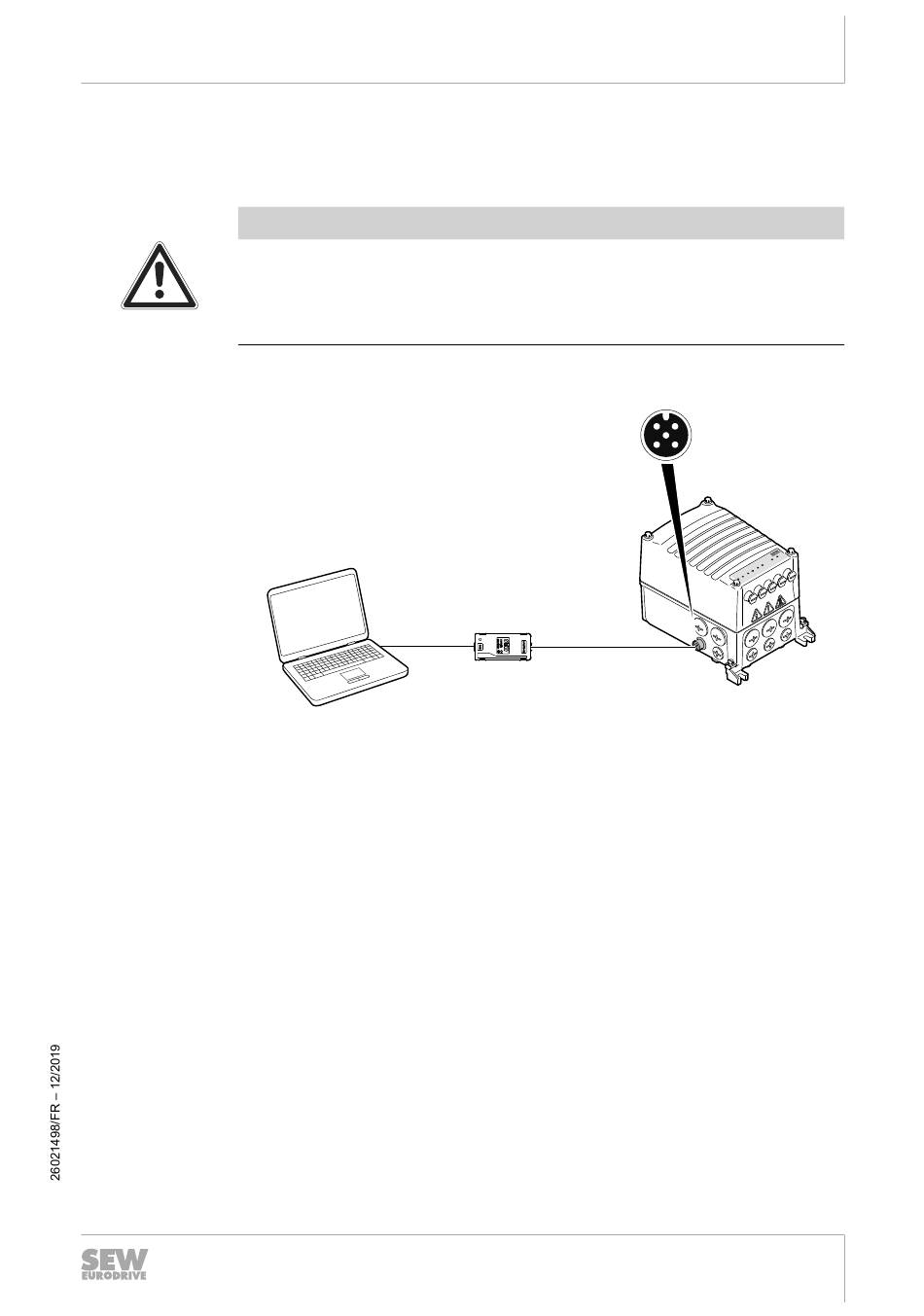

L'illustration suivante montre le raccordement du PC sur l'appareil.
[1]
[2]
[3]
Ne jamais enficher le connecteur de pontage STO dans l'interface d'ingénierie.
USB
[1]
Câble de liaison USB-2.0
(de type courant, compris dans la fourniture du convertisseur USM21A)
Convertisseur de signaux USM21A
Câble de liaison RJ10/M12
(livrables par SEW-EURODRIVE, référence : 28111680)
Installation électrique
X4141
[2]
[3]
Notice d'exploitation – MOVIMOT
5
Raccordement au PC
25824409483
151
®
flexible
