Raccordement sur X31 (RJ10 dans le boîtier de raccordement)
ATTENTION
Le raccordement X31 met à disposition une tension d'alimentation 24 V pour
l'exploitation des options raccordées.
Endommagement des options raccordées avec une faible tension nominale.
•
•

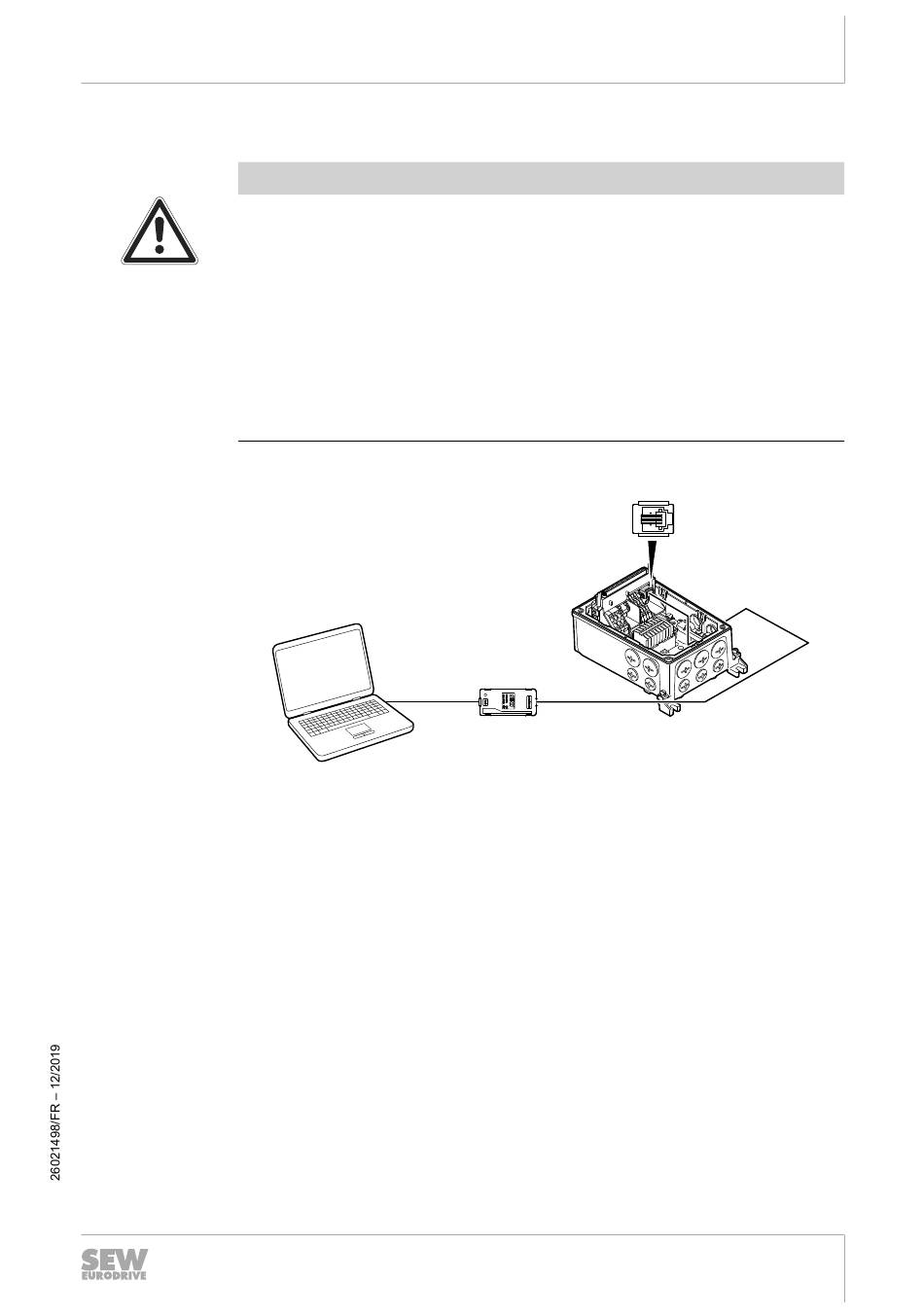

L'illustration suivante montre le raccordement du PC sur l'appareil.
[1]
[2]
[3]
Ne raccorder que des options avec une tension nominale de 24 V sur X31, p. ex.
– Convertisseur de signaux USM21A
– Consoles de paramétrage CBG..
Les options suivantes, avec une tension nominale de 5 V, ne doivent pas être
branchées sur le raccordement X31.
– Convertisseurs de signaux USB11A, UWS11A, UWS21A
– Consoles de paramétrage DBG.., GBG21A
USB
[1]
Câble de liaison USB-2.0
(de type courant, compris dans la fourniture du convertisseur de
signaux USM21A)
Convertisseur de signaux USM21A
Câble de liaison RJ10/RJ10 (compris dans la fourniture du convertisseur de
signaux USM21A)
Installation électrique
X31
[2]
[3]
Notice d'exploitation – MOVIMOT
5
Raccordement au PC
25824402315
153
®
flexible
