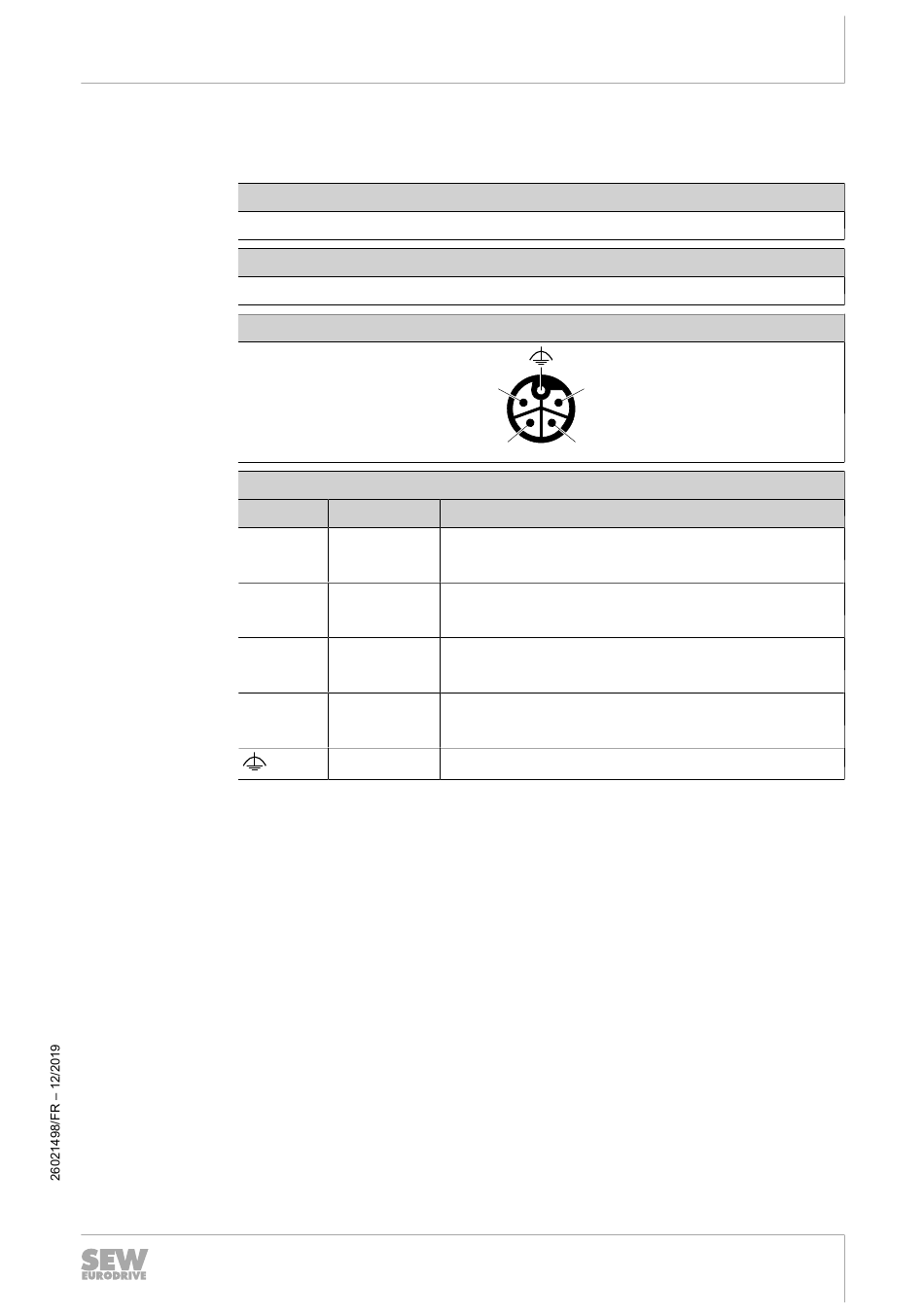

5.11.5 X1523 : tension de sauvegarde DC 24 V, entrée
Le tableau suivant contient les informations pour ce raccordement.
Fonction
Entrée tension de sauvegarde DC 24 V
Mode de raccordement
M12, 5 pôles, mâle, détrompage L, couleur : gris clair
Schéma de raccordement
Affectation
Contact
1
2
3
4
Affectation des broches des connecteurs optionnels
1
2
Signal Description
+24V/L1 Entrée DC 24 V / L1
(pour mode auxiliaire)
0V24/N2 Potentiel de référence 0V24 / N2
(pour redresseur de frein DC 24 V /BES)
0V24/N1 Potentiel de référence 0V24 / N1
(pour mode auxiliaire)
+24V/L2 Raccordement DC 24 V / L2
(pour redresseur de frein DC 24 V /BES)
FE Mise à la terre fonctionnelle
