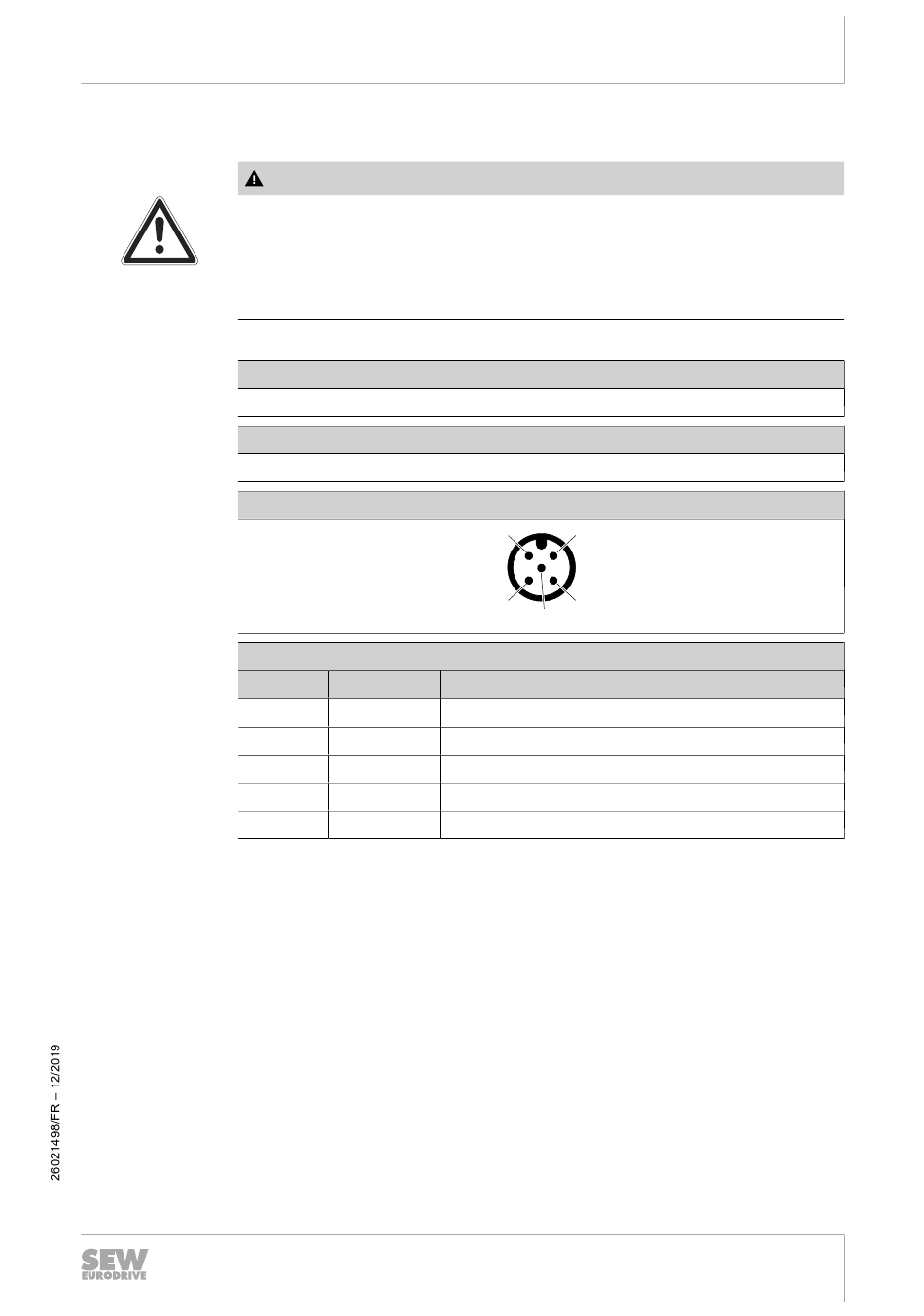

5.11.3
X5505 : STO (3 conducteurs)
Mise hors service du dispositif de coupure sûre des autres appareils par propagation
de potentiel en cas d'utilisation du connecteur de pontage STO.
Blessures graves ou mortelles.
•
Le tableau suivant contient les informations pour ce raccordement.
Fonction
Raccordement pour coupure sûre (STO, 3 fils)
Mode de raccordement
M12, 5 pôles, mâle, détrompage A, couleur : jaune
Schéma de raccordement
Affectation
Contact
1
2
3
4
5
AVERTISSEMENT
L'utilisation du connecteur de pontage STO n'est autorisée que si toutes les liai-
sons STO entrantes et sortantes de l'appareil ont été retirées.
Signal
res.
F_STO_P2
res.
F_STO_P1
F_STO_M
Affectation des broches des connecteurs optionnels
2
1
3
4
5
Description
réservé
Raccordement F_STO_P2
réservé
Raccordement F_STO_P1
Raccordement F_STO_M
Notice d'exploitation – MOVIMOT
Installation électrique
®
flexible
5
103
