2-22 ENTRETIEN PÉRIODIQUE
Procédures d'entretien périodique

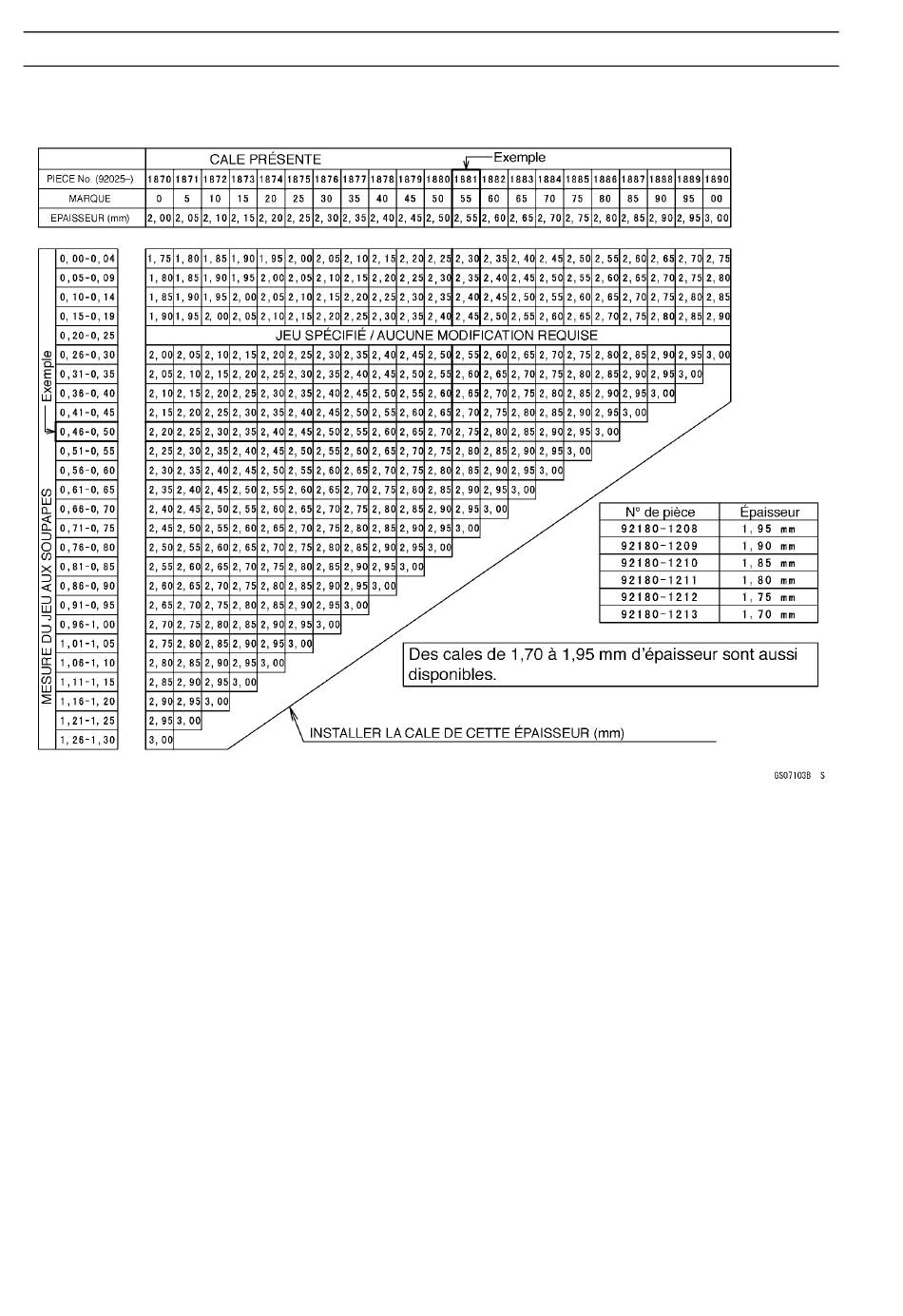

TABLEAU DE RÉGLAGE DE JEU AUX SOUPAPES – SOUPAPE D'ÉCHAPPEMENT
1. Mesurez la valeur du jeu (moteur à froid).
2. Vérifiez la taille de la cale installée.
3. Faites correspondre la valeur du jeu de la colonne verticale avec la taille de la cale présente dans
la colonne horizontale.
4. Installez la cale spécifiée à l'intersection des lignes. Cette cale fournira le jeu correct.
Exemple :
5. Mesurez à nouveau le jeu aux soupapes et opérez un nouveau réglage, si nécessaire.
○
S'il n'y a pas de jeu, choisissez une cale plus petite de
plusieurs tailles puis mesurez le jeu.
La cale actuelle est de 2,55 mm
Le jeu mesuré est de 0,50 mm
Remplacez la cale de 2,55 mm par une cale de 2,75 mm.
NOTE
