14-10 DIRECTION
Colonne de direction
•

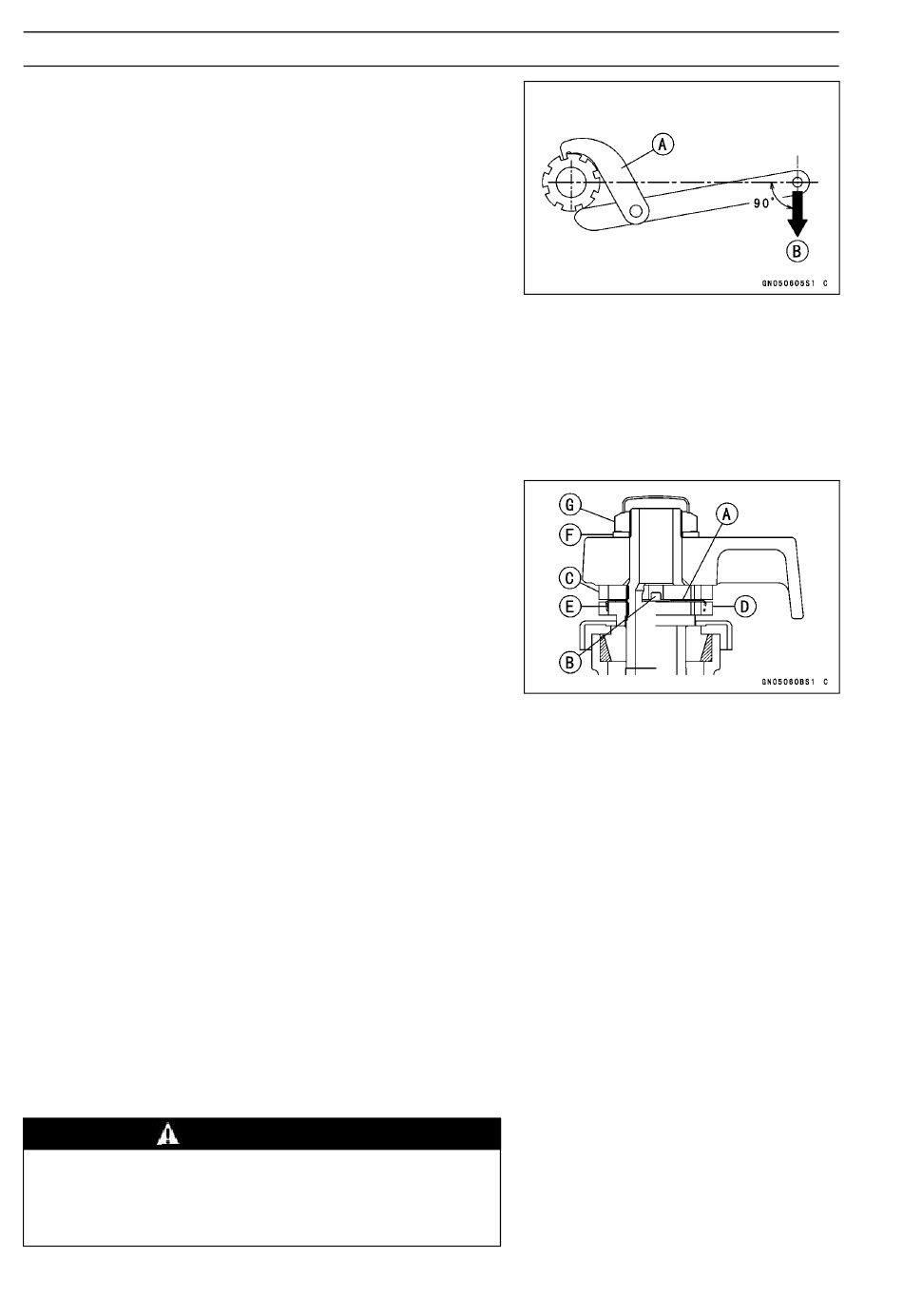

Mettez les roulements en place de la manière suivante :
○
Serrez l'écrou de colonne au couple de 55 N·m (5,6
m·kgf) (pour serrer l'écrou de colonne de direction au
couple spécifié, accrochez la clé sur l'écrou de colonne
et tirez la clé au trou à une force de 305 N (31,1 kgf)
dans le sens indiqué).
Outil spécial -
Clé pour écrou de colonne de direction [A] :
57001-1100
Force [B]
○
Desserrez l'écrou de colonne.
○
Resserrez les écrous de colonne au couple spécifié.
Couple de serrage -
Écrou de colonne de direction : 4,9 N·m (0,50
m·kgf)
○
Pour le couple de 4,9 N·m (0,50 m·kgf), tirez la clé au
niveau du trou à une force de 27 N (2,8 kgf).
•
Remplacez la rondelle à griffe [A] par une neuve.
•
Montez la rondelle à griffe de sorte que son côté plié [B]
soit orienté vers le haut, et engagez les griffes pliées dans
les gorges du contre-écrou de colonne [C].
•
Serrez manuellement le contre-écrou de colonne jusqu'à
ce qu'il entre en contact avec la griffe de rondelle.
•
Serrez le contre-écrou de colonne dans le sens des ai-
guilles d'une montre jusqu'à ce que les griffes soient en
alignement avec les gorges (de la 2ème à la 4ème) de
l'écrou de colonne [D], et pliez les 2 griffes vers le bas
[E].
•
Posez les fourches avant (voir Montage de fourche avant
au chapitre Suspension).
•
Montez le té supérieur.
•
Reposez la rondelle [F], et serrez l'écrou de té de colonne
[G] au couple spécifié.
○
Serrez d'abord les boulons de serrage supérieurs de
la fourche, puis l'écrou de té supérieur de direction et
enfin les boulons de serrage inférieurs de la fourche.
Couple de serrage -
Boulons de serrage de la fourche avant supé-
rieur : 20 N·m (2,0 m·kgf)
Écrou de té de colonne de direction : 49 N·m (5,0
m·kgf)
Boulons de collier de fourche inférieur avant : 34
N·m (3,5 m·kgf)
AVERTISSEMENT
Ne gênez pas le mouvement du guidon en achemi-
nant les câbles, faisceaux de fils et flexibles de ma-
nière incorrecte (voir la section Acheminement des
câbles, fils et flexibles du chapitre Appendice).
•
Reposez les pièces déposées.
NOTE
