3. Installation
Affectation des connecteurs du Scanner
SLC
Scanner SLC de Allen−Bradley
Bus +24 V
Données + (blanc)
Blindage
Données −
Bus GND
SF60 de Festo avec Scanner SLC intégré
Broche 3 Bus GND
Broche 5 Données −
Broche 1 Blindage
Broche 4 Données +
Broche 2 Bus +24 V
Fig. 3/3 : Affectation des broches du scanner
3−8
Consignes de raccordement pour le scanner
Note
Vérifier impérativement l'affectation des broches du
scanner sur la documentation correspondante.

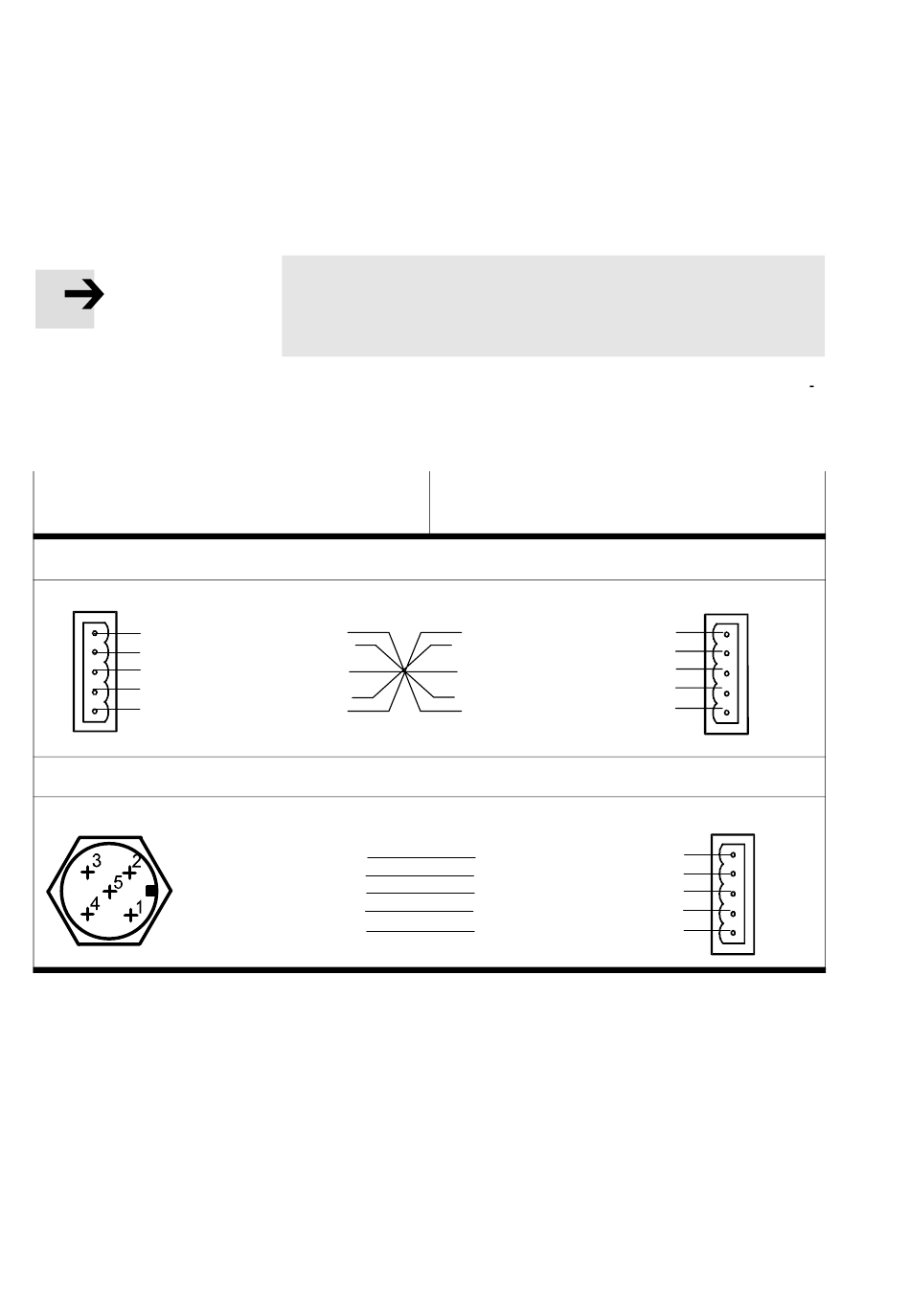

La figure suivante présente le schéma de connexion du scan
ner SLC et des terminaux de distributeurs SF60 (avec scanner
SLC intégré) :
(rouge)
(dénudé)
(bleu)
(noir)
SPC200 avec carte de bus de terrain sur
DeviceNet
Bus GND (noir)
Données − (bleu)
Blindage (dénudé)
Données + (blanc)
Bus +24 V (rouge)
Bus GND (noir)
Données − (bleu)
Blindage (dénudé)
Données + (blanc)
Bus +24 V (rouge)
