1. Présentation de système
Festo P.BE−SPC200−COM−CANDN−FR fr 0511a
Affectation des E/S (mappage)
Le mappage des E/S permet une lecture et une écriture
directe des entrées et sorties locales du SPC200 sur le bus de
terrain.
SPC200−
COM−DN2
I10...13
Q10...13
1
Représentation des entrées du bus de terrain I 10...13
sur les sorties locales Q 1...5
2
Représentation des entrées locales I 1...5 sur les sorties
du bus de terrain Q 10...13
3
Représentation des sorties locales Q1...5 sur les sorties
de bus de terrain Q10...13 (pour contrôler les sorties
locales)

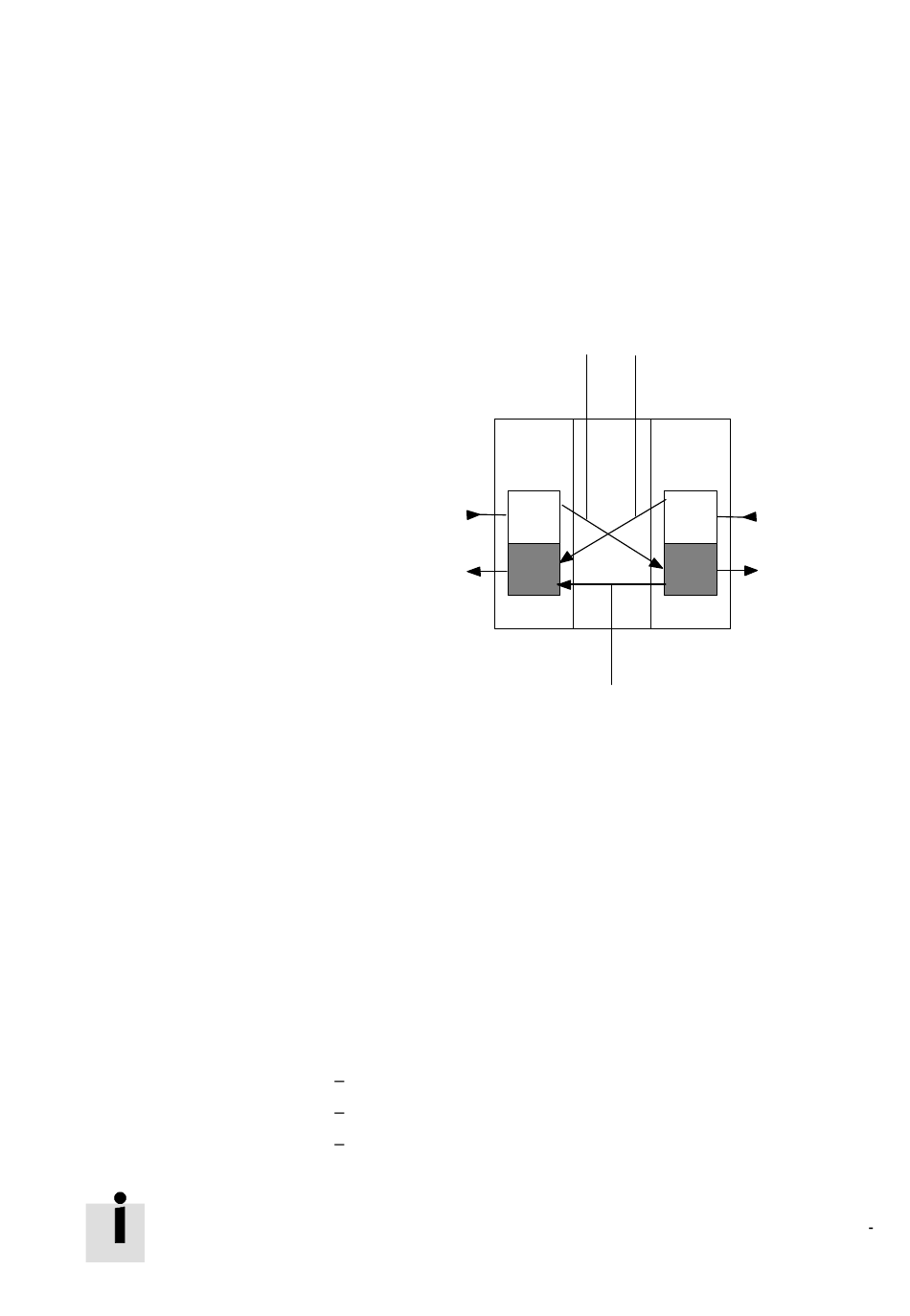

Fig. 1/5 : Affectation des E/S (mappage)
Il est possible d'affecter au choix un des espaces suivants à la
zone d'E/S d'un bus de terrain :
un espace d'entrée ou de sortie local ou
un espace de bit mémoire F0...63 ou
un espace d'indicateur d'état des axes F64...127.
A partir de la version 4.41, WinPISA offre une assistance pour
l'affectation des E/S (mappage des entrées−sorties). Voir éga
lement l'aide de WinPISA.
1 2
SPC200−
DIO
IN IN
OUT OUT
3
I1...5
Q1...5
1−9
