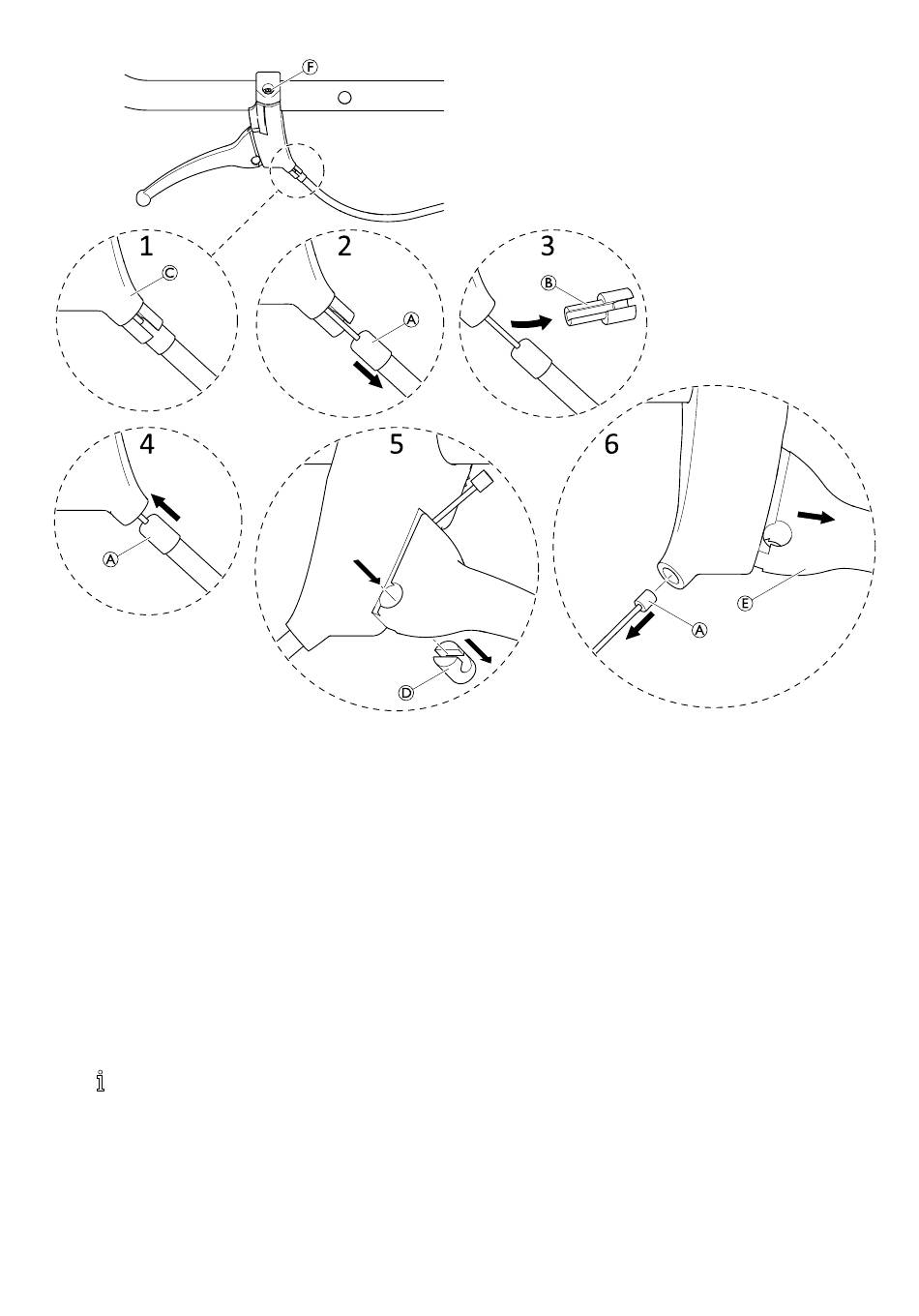

1. Si la poignée d'activation avec câble Bowden doit être
remplacée : dévissez l'ancienne poignée d'activation de
la barre de poussée et vissez une poignée d'activation
neuve.
2. Si le câble Bowden A ou la poignée d'activation C doit
être remplacé : Tirez légèrement le câble Bowden hors
de la poignée d'activation.
3. Retirez le manchon B.
4. Poussez le câble Bowden à l'intérieur et ouvrez
le verrouillage du frein (verrouillage du frein non
représenté).
5. Poussez le manchon D vers l'extérieur.
6. Sortez complètement le câble Bowden et retirez le levier
de frein E.
7. Si la poignée d'activation doit être remplacée : desserrez
les vis F et retirez la poignée d'activation. Assemblez la
poignée d'activation neuve. Retirez le levier de frein E.
8. Pour le remontage, insérez le câble Bowden dans la
poignée d'activation et le levier de frein.
S'il faut installer un câble Bowden neuf, vérifiez
que le câble n'est pas tendu, voir page 17,
étapes 1 et 2.
9. Remontez le manchon D. Veillez à ce que l'orientation
soit correcte.
10. Réinstallez le levier de frein E.
11. Remontez le manchon B en tirant légèrement sur le
câble.
1640651-A
Instructions
77
