Aquatec® Ocean/Ocean Ergo family

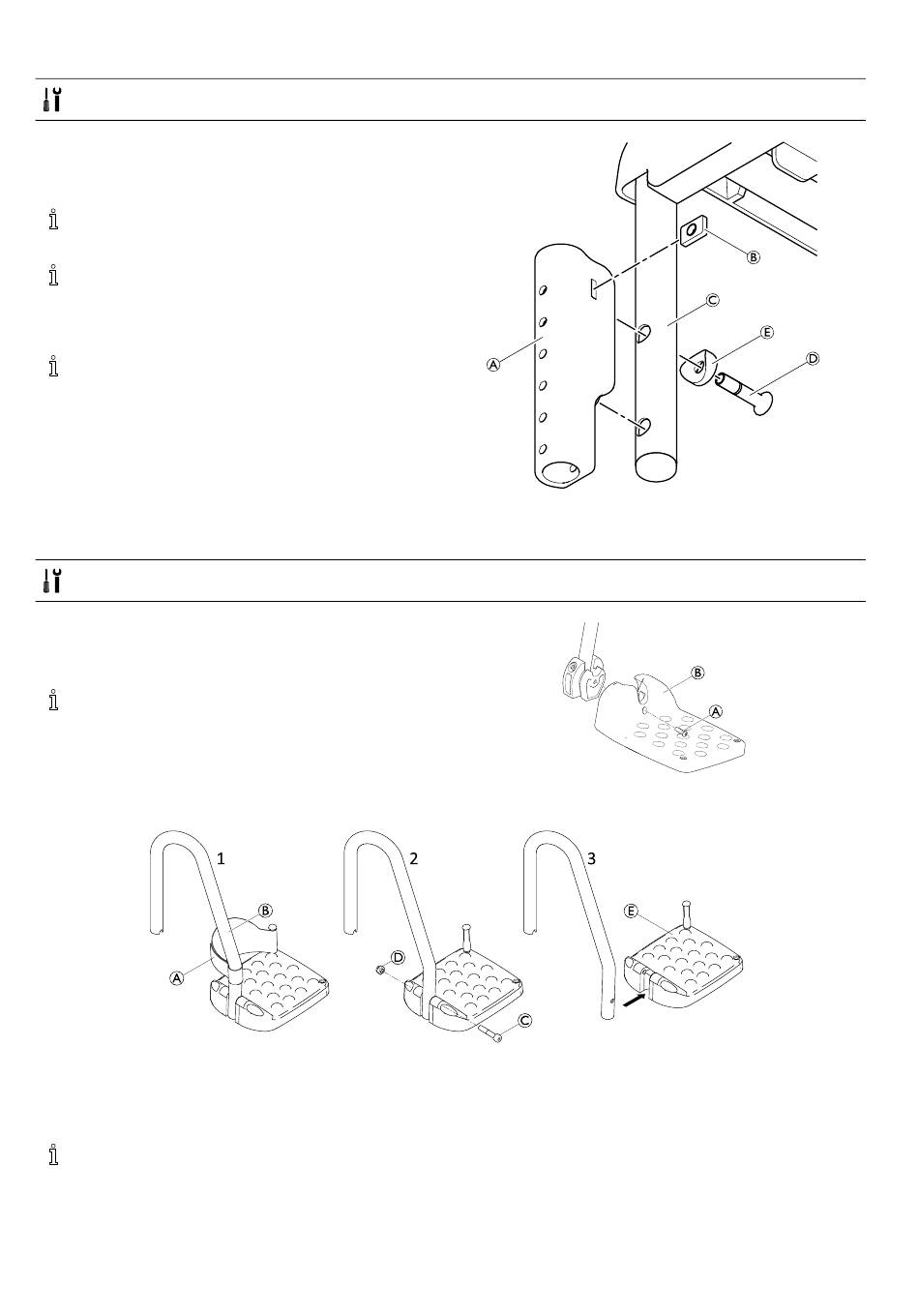

5.3 Austauschen der Fußauflagenhalterung (Ocean VIP/Ocean Dual VIP/Ocean E-VIP)
Inbusschlüssel (4 mm)
1. Lösen Sie den Bolzen D und den Abstandhalter E.
2. Entfernen Sie die Fußauflagenhalterung A vom
Rahmenrohr C.
Führen Sie zum Anbringen der Fußauflagenhalterung
die Schritte 2 bis 1 in umgekehrter Reihenfolge aus.
Achten Sie beim Wiederanbringen darauf, dass
sich beide Führungsnippel auf der Rückseite
der Fußauflagenhalterung mit den Löchern am
Rahmenrohr decken.
Achten Sie darauf, dass die Gewindeplatte B in den
Schlitz der Fußauflagenhalterung eingesetzt wird.
D = 7 Nm
5.4 Austauschen der Fußplatten
Inbusschlüssel (4 mm)
1. Entfernen Sie das Fersenband vom Fußauflagenrohr.
2. Entfernen Sie den Bolzen A.
3. Entfernen Sie die Fußplatte B.
Führen Sie zum Anbringen der Fußplatte Schritte 3
bis 1 in umgekehrter Reihenfolge aus.
A = 2 bis 3 Nm
Ocean E-VIP:
1. Entfernen Sie das Fersenband A vom Fußauflagenrohr
B.
2. Entfernen Sie den Bolzen C und die Mutter D.
3. Entfernen Sie die Fußplatte E.
Führen Sie zum Anbringen der Fußplatte Schritte 3
bis 1 in umgekehrter Reihenfolge aus.
C = 4 bis 5 Nm
42
■■□
■□□
1640651-A
