Aquatec® Ocean/Ocean Ergo family

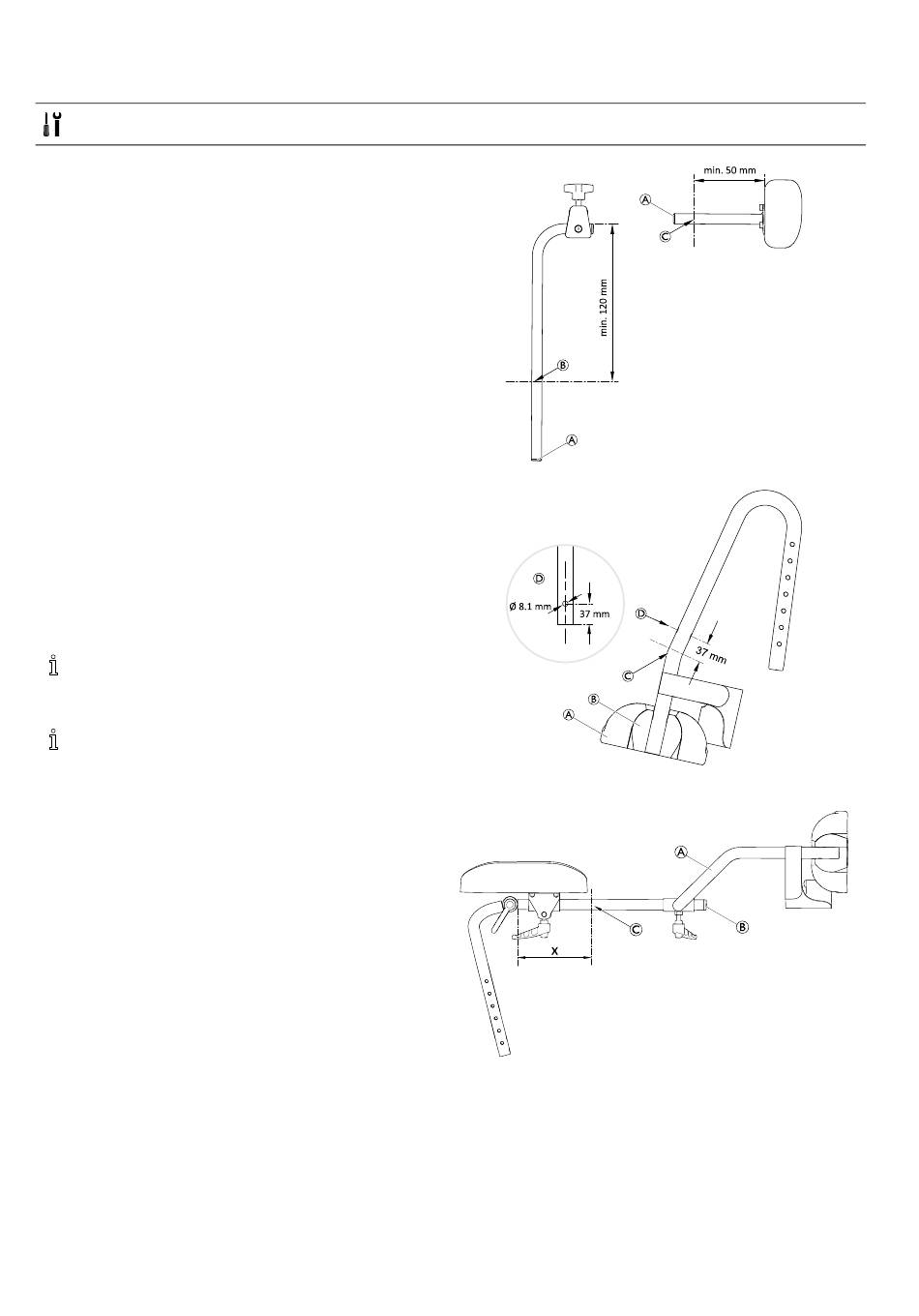

5.12 Découpe de l'appui-tête / du repose-pied / du support d'amputation à la
longueur nécessaire
Clé Allen (M6 / SW4), scie, règle, perceuse et mèche Ø 8,1)
Appui-tête
1. Retirez la ou les prises A.
2. Coupez le tube de réglage de la hauteur B à la longueur
nécessaire (longueur min. restante 120 mm).
3. Coupez le tube de réglage de la profondeur C à la
longueur nécessaire (longueur min. restante 50 mm).
4. Ébarbez tous les bords tranchants.
5. Réinsérez la ou les prises.
Repose-pied
1. Retirez la palette repose-pieds A et le joint pivotant B.
2. Coupez le tube à la longueur nécessaire juste au-dessus
de la courbe C.
3. Percez un trou de 8,1 mm de diamètre D, à 37 mm
du bord inférieur du tube.
4. Ébarbez tous les bords tranchants.
5. Remontez le joint pivotant et la palette repose-pieds.
Pour le démontage/l'installation des palettes
repose-pieds, voir le chapitre 5.4 Remplacement des
palettes repose-pieds, page 71.
Pour le démontage/l'installation du joint pivotant,
voir le chapitre 5.4.2 Démontage/installation du joint
pivotant, page 72.
Support d'amputation
1. Retirez l'ensemble du repose-pied A.
2. Retirez la prise B.
3. Coupez le tube C à la longueur nécessaire (longueur
min. restante x mm).
Si un repose-pied est utilisé x = 140 mm
Si le repose-pied n'est pas utilisé x = 80 mm
4. Ébarbez tous les bords tranchants.
5. Réinsérez la prise.
6. Remontez l'ensemble du repose-pied (si nécessaire).
