Remplacement Du Câble Bowden Pour L'inclinaison Du Siège (Ocean Vip Ergo / Ocean Dual Vip Ergo) - Invacare Aquatec Ocean Manuel De Maintenance

Aquatec® Ocean/Ocean Ergo family

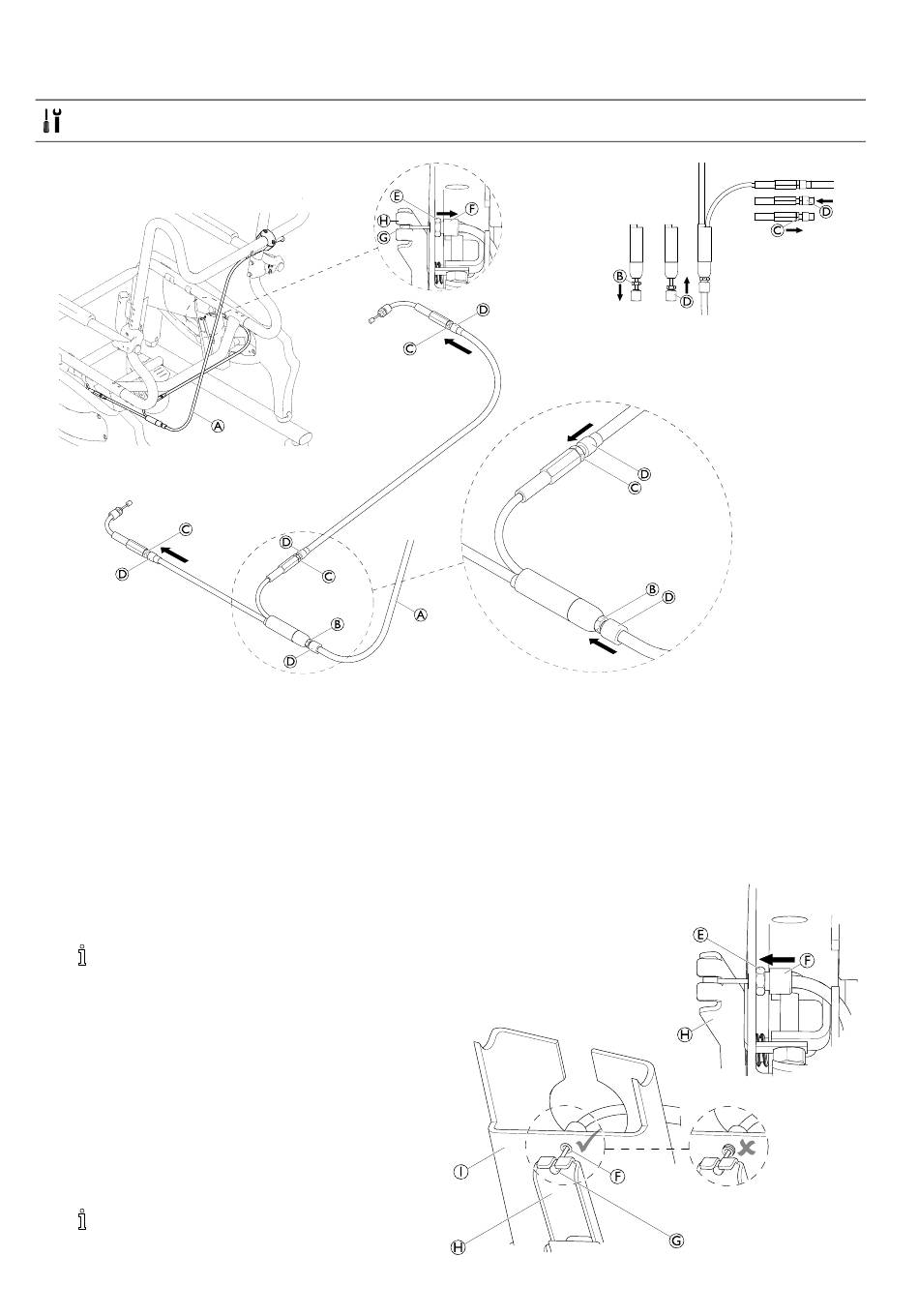

5.11 Remplacement du câble Bowden pour l'inclinaison du siège (Ocean VIP Ergo
/ Ocean Dual VIP Ergo)
Clé Allen (4)
1. Retirez la plaque d'assise pour faciliter l'opération ;
reportez-vous au manuel d'utilisation.
2. Retirez le carénage de frein ; reportez-vous au manuel
d'utilisation.
3. Retirez les serre-câbles.
4. Libérez le câble Bowden A de toute tension. Pour cela,
dévissez complètement tous les écrous C situés sur les
tendeurs de câble et l'écrou B situé sur le distributeur.
Vissez les manchons filetés D complètement dans les
tendeurs de câble et le distributeur.
5. Dévissez les écrous E aux extrémités du câble.
6. Dévissez le manchon fileté F aux extrémités du câble
et suspendez les extrémités du câble G à l'extérieur
du levier de frein H.
Si le câble Bowden doit être remplacé sans la
poignée d'activation, le câble Bowden doit être
démonté de la poignée d'activation ; voir chapitre
5.9 Remplacement du ressort pneumatique —
Mécanisme de déblocage — Câble Bowden pour
l'inclinaison du dossier (Ocean Dual VIP / Ocean
Dual VIP Ergo), page 76.
Si le câble Bowden doit être remplacé avec la
poignée d'activation, la poignée d'activation doit
être remplacée ; voir le manuel d'utilisation.
7. Installez le câble Bowden neuf (la partie la plus courte
du côté gauche) et accrochez les extrémités G dans le
levier de frein H. Vissez le manchon fileté F jusqu'à ce
qu'il soit de niveau avec le boîtier de frein I.
Le manchon fileté ne doit pas chevaucher.
8. Verrouillez l'écrou E.
84
■■■
1640651-A
