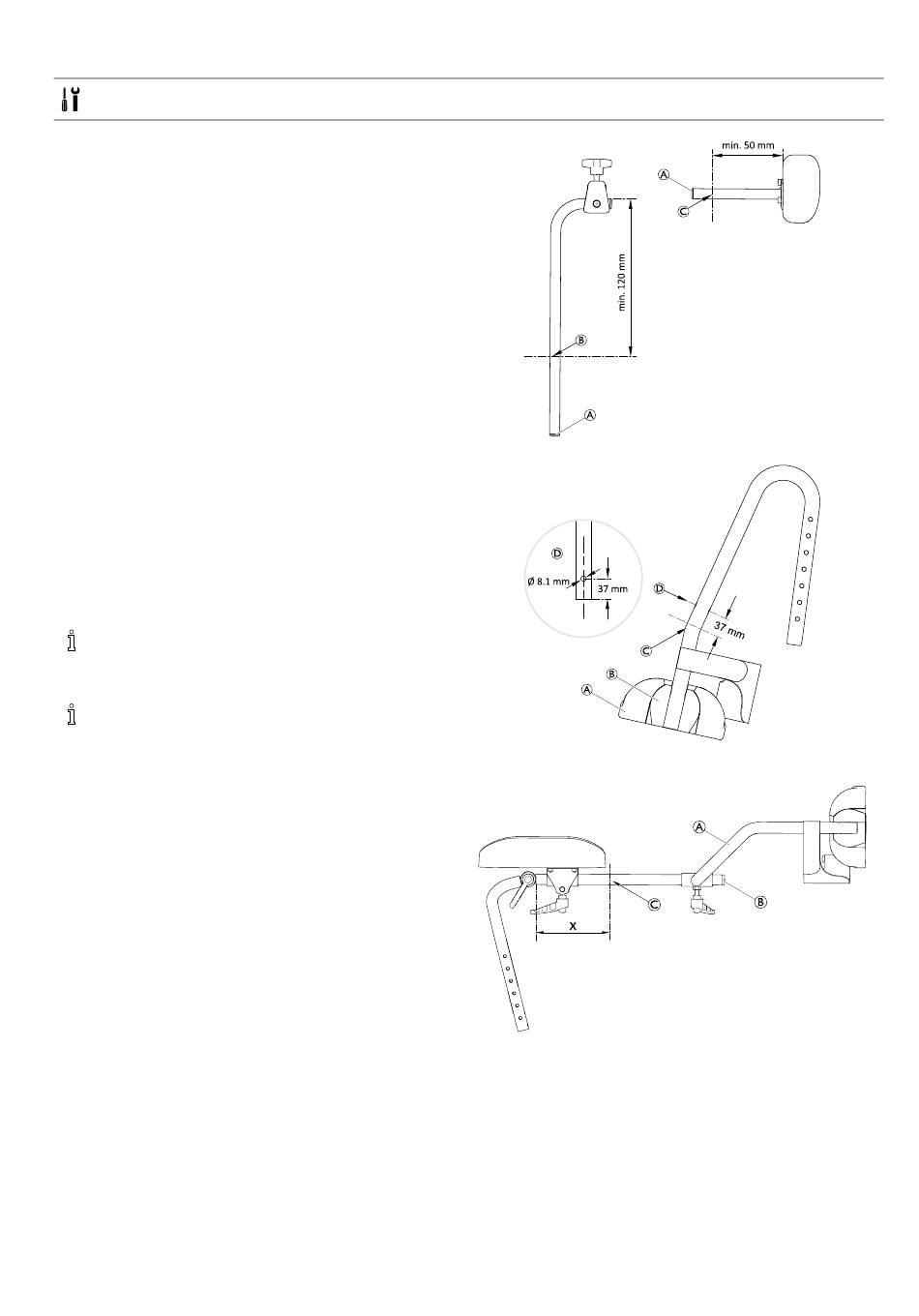

5.12 Kürzen von Kopfstütze, Fußauflage und Amputationsstütze nach Bedarf
Inbusschlüssel (M6/SW4), Säge, Lineal, Bohrmaschine mit 8,1-mm-Bohrer)
Kopfstütze
1. Entfernen Sie die Stopfen A.
2. Kürzen Sie das Höhenverstellungsrohr B nach Bedarf
(min. verbleibende Länge von 120 mm).
3. Kürzen Sie das Tiefeneinstellungsrohr C nach Bedarf
(min. verbleibende Länge von 50 mm).
4. Entgraten Sie alle scharfen Kanten.
5. Bringen Sie die Stopfen wieder an.
Fußauflage
1. Entfernen Sie die Fußplatte A und das Drehgelenk B.
2. Kürzen Sie das Rohr gleich über der Krümmung C nach
Bedarf.
3. Bohren Sie ein Loch mit einem Durchmesser von 8,1 mm
D 37 mm über dem unteren Ende des Rohrs.
4. Entgraten Sie alle scharfen Kanten.
5. Bringen Sie das Drehgelenk und die Fußplatte wieder an.
Anweisungen zum Entfernen/Anbringen der
Fußplatten finden Sie in Kapitel 5.4 Austauschen der
Fußplatten, Seite 42.
Anweisungen zum Entfernen/Anbringen des
Drehgelenks finden Sie in Kapitel 5.4.2 Abnehmen
und Anbringen des Drehgelenks, Seite 43.
Amputationsstütze
1. Entfernen Sie die Fußauflagenbaugruppe A.
2. Entfernen Sie den Stopfen B.
3. Kürzen Sie das Rohr C nach Bedarf (min. verbleibende
Länge von x mm).
Wenn eine Fußauflage verwendet wird: x = 140 mm
Wenn keine Fußauflage verwendet wird: x = 80 mm
4. Entgraten Sie alle scharfen Kanten.
5. Bringen Sie den Stopfen wieder an.
6. Bringen Sie die Fußauflagenbaugruppe (bei Bedarf)
wieder an.
