Aquatec® Ocean/Ocean Ergo family

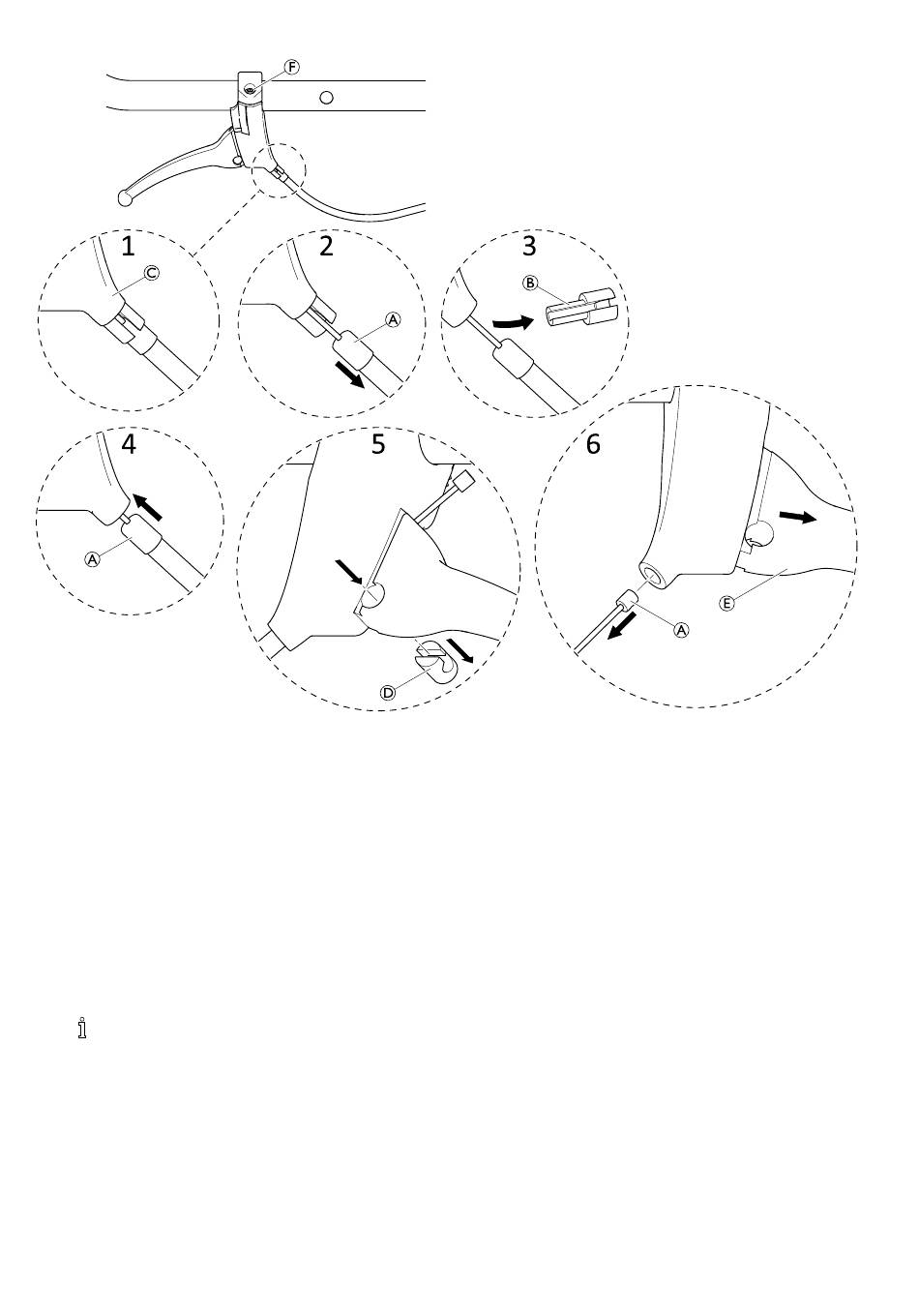

1. Jos aktivointikahva ja bowdenkaapeli on vaihdettava:
Ruuvaa vanha aktivointikahva irti työntötangosta ja
ruuvaa uusi kahva kiinni.
2. Jos bowdenkaapeli A tai aktivointikahva C on
vaihdettava: Vedä bowdenkaapelia hiukan ulos
aktivointikahvasta.
3. Irrota holkki B.
4. Työnnä bowdenkaapelia sisään ja avaa jarrun lukitus
(jarrun lukitus ei näy kuvassa).
5. Työnnä holkki D ulos.
6. Vedä bowdenkaapeli kokonaan ulos ja irrota jarruvipu E.
7. Jos aktivointikahva on vaihdettava: Avaa ruuvit F ja
irrota aktivointikahva. Kokoa uusi aktivointikahva. Irrota
jarruvipu E.
8. Kiinnitä bowdenkaapeli uudelleen kokoamista varten
aktivointikahvaan ja jarruvipuun.
Jos on asennettava uusi bowdenkaapeli, varmista,
ettei kaapeli ole kireällä, katso sivu 17, vaiheet 1
ja 2.
9. Kokoa holkki D uudelleen. Kiinnitä huomiota oikeaan
suuntaukseen.
10. Asenna jarruvipu E uudelleen.
11. Kokoa holkki B uudelleen vetämällä kevyesti kaapelista.
