Justering af systemet
Unbrakonøgle (4 mm)

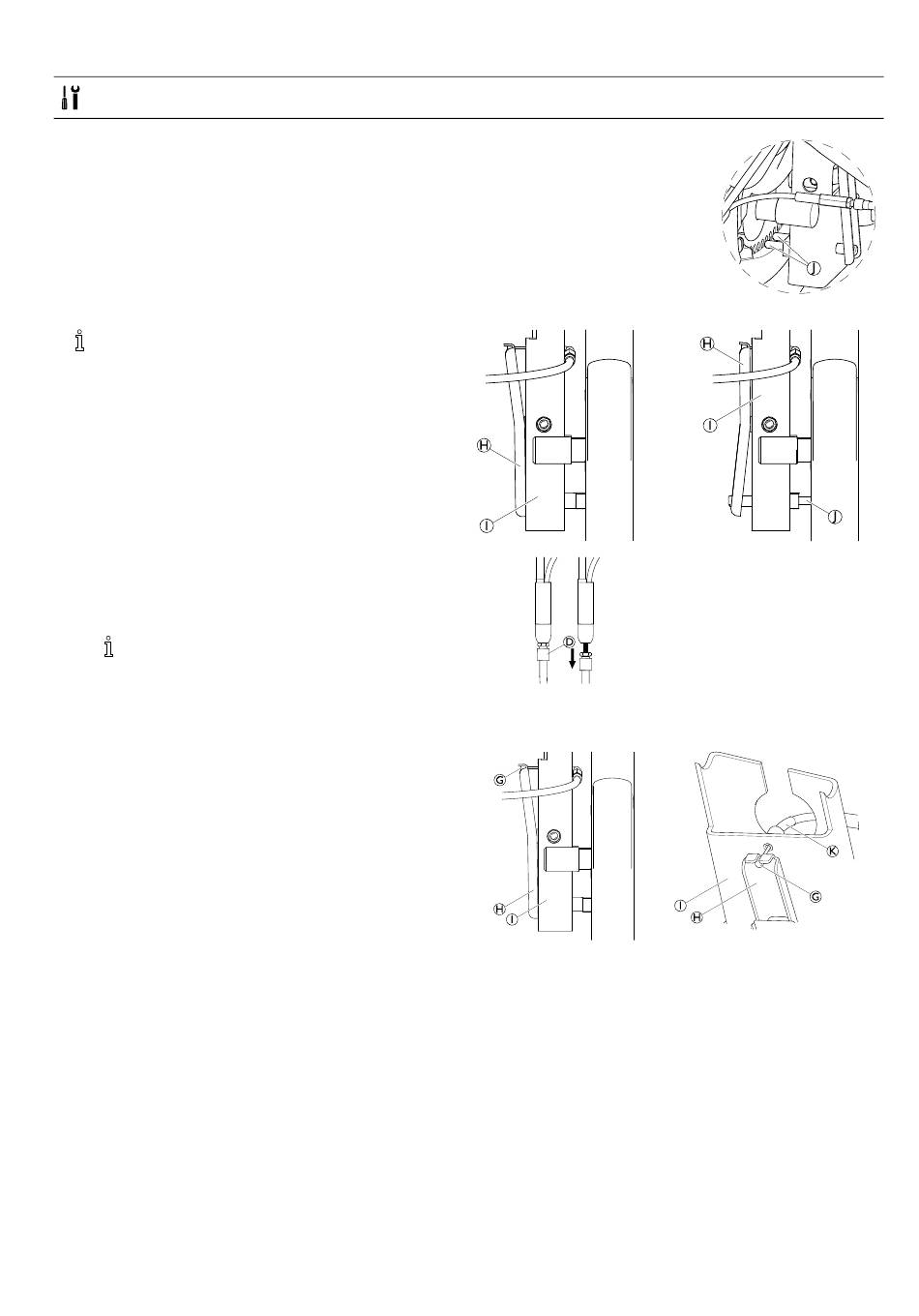

VIGTIGT!
– Bremseklodserne J skal trækkes helt ud af hullerne
på sidedelen, når bremsehåndtaget er aktiveret,
og bremseklodserne skal være i indgreb, når
bremsehåndtaget løsnes.
– Når bremsehåndtaget er aktiveret, skal bremseklodserne
trækkes samtidigt ud på begge sider, og der skal være et
synligt mellemrum mellem sidedele og bremsestifter.
– Bremsehåndtagene H skal flugte med bremsehuset I,
når bremsehåndtaget udløses/aktiveres.
Fjern dækplader for bedre overblik og lettere
adgang.
1. På fordeleren løsnes gevindmuffen D mest muligt.
Dette vil reducere afstanden mellem kabelenden
G og bremsehåndtaget H. Derved reduceres
bremsehåndtagets aktiveringsafstand også.
Under justeringen skal du sørge for, at de sorte
plastikmuffer K sidder rigtigt.
2. Sørg for, at nedre del af bremsehåndtaget H ligger
plant med bremsehuset I.
3. Træk i kabelenden G for at kontrollere frigangen.
Justeringen er god, når det ikke er muligt at trække
kabelenden ud.
4. Hvis der er forskellig afstand på højre og venstre side,
skal dette justeres. Løsn derfor gevindmuffen på
slagkabeljusteringen på den berørte side.
5. Når alle justeringerne er gode, låses møtrikkerne B og
C (se først illustrationerne i dette kapitel).
6. Kontrollér kippefunktionen. I alle stillinger er det
nødvendigt, at bremseklodserne låser korrekt.
7. Saml kabelbinderne.
8. Påsæt alle dækplader.
