5.8 Remplacement des pièces latérales (Ocean VIP Ergo / Ocean Dual VIP Ergo)
Tournevis plat / Clé Allen (4 mm)
Pour faciliter l'opération, retirez le dossier du châssis
de l'assise ; voir le manuel d'utilisation.
1. Retirez la plaque d'assise ; voir le manuel d'utilisation.
2. Retournez le châssis de l'assise et les pièces latérales
sur une surface stable.

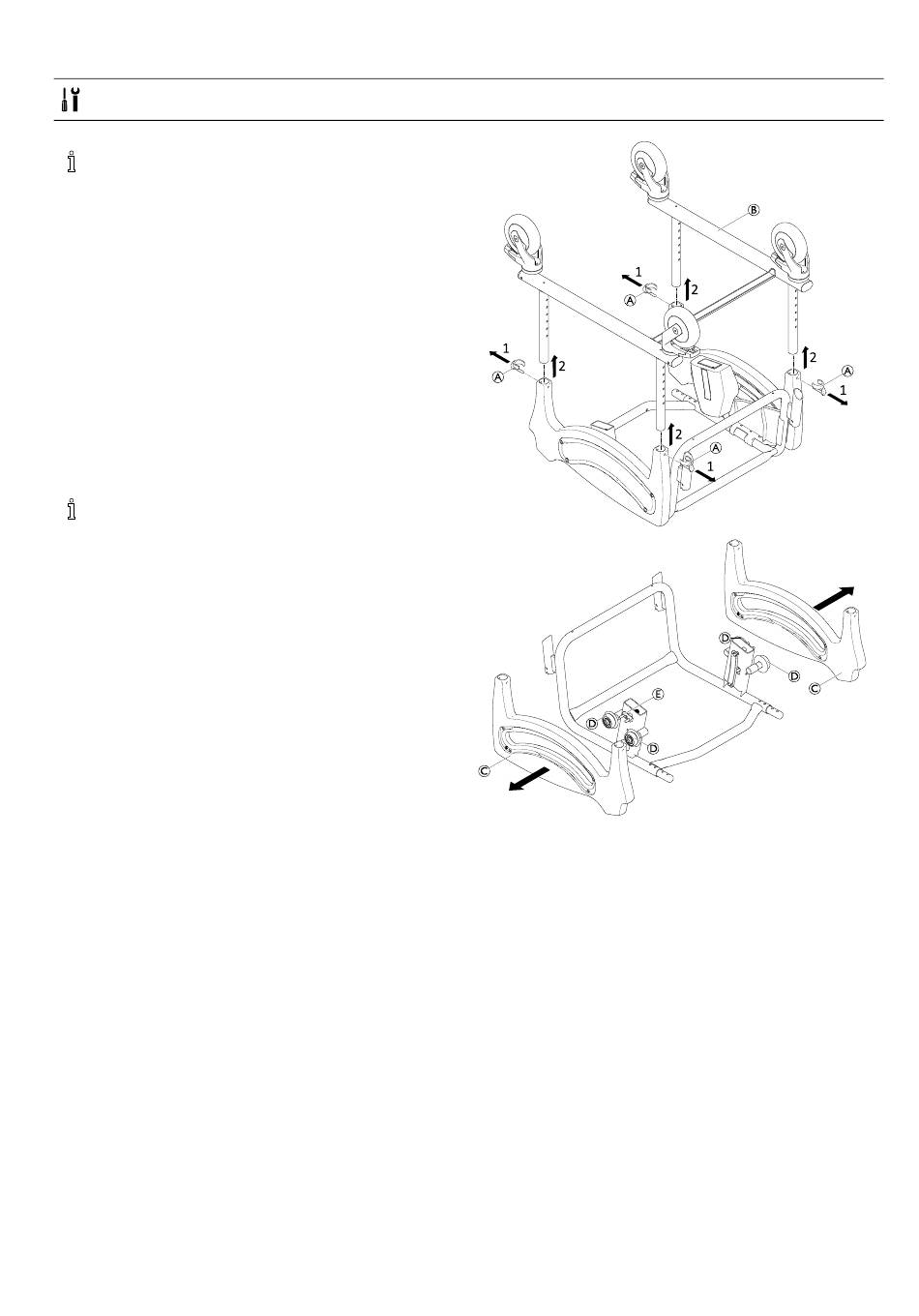

3. Retirez les clips A et tirez complètement le châssis
inférieur B hors des pièces latérales.
4. Retirez les carénages de frein situé sur l'armature du
siège ; reportez-vous au manuel d'utilisation.
5. Retirez les protections internes et externes des pièces
latérales et les fixations du siège des deux côtés ;
voir les chapitres 5.6 Remplacement des protections
intérieures/extérieures des pièces latérales (Ocean
VIP Ergo / Ocean Dual VIP Ergo), page 73 et 5.7
Remplacement de la fixation du siège (Ocean VIP Ergo /
Ocean Dual VIP Ergo), page 74.
6. Retirez les pièces latérales C en les tirant hors des
roulements D.
Pour installer les pièces latérales, inversez les étapes
6 – 1.
IMPORTANT !
– Vérifiez que les tiges de frein E sont insérées dans la
même position à gauche et à droite.
