Montage, connexion, mise en service, démontage
5.3 Connexion

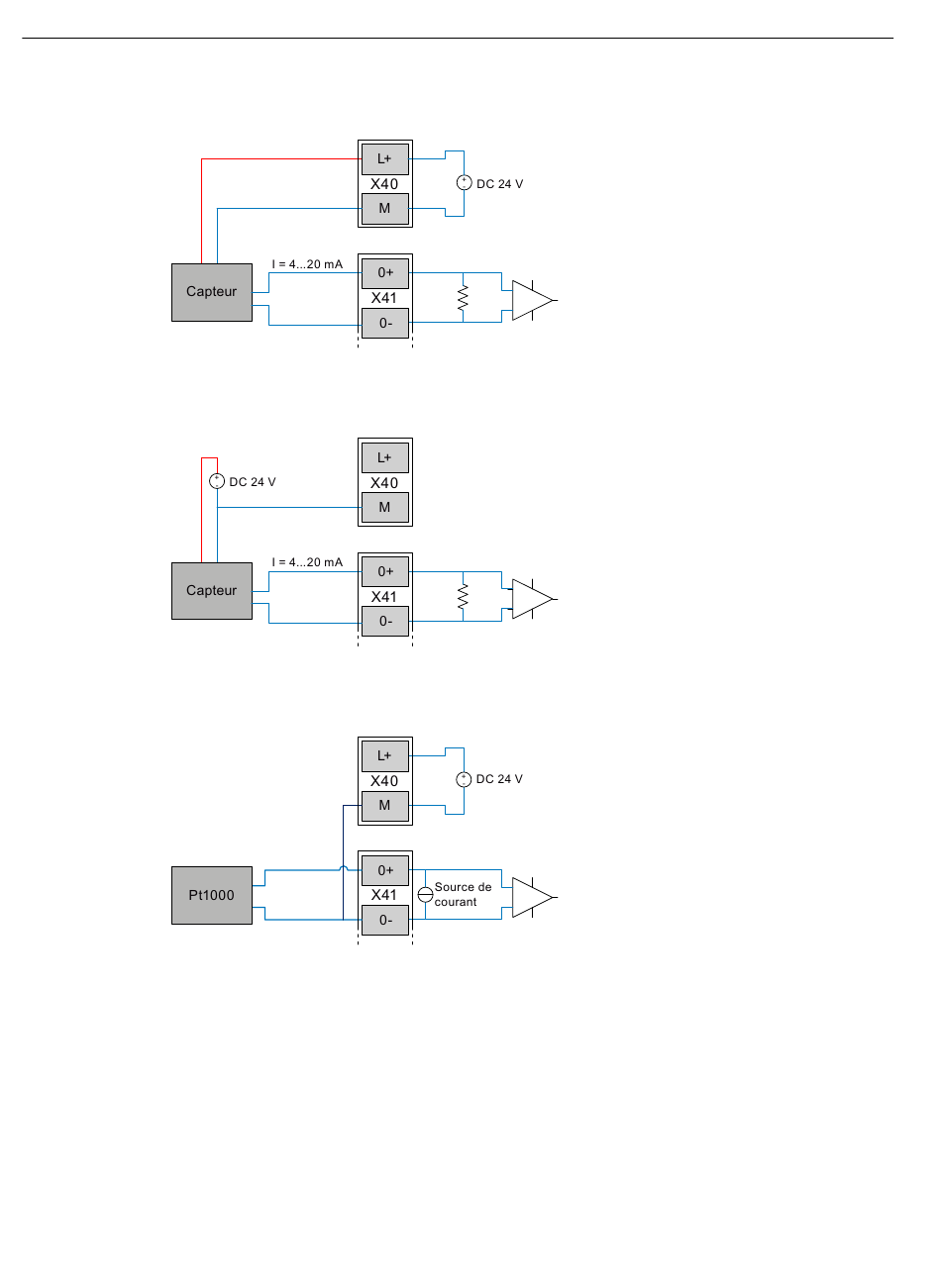

Connexion d'un transducteur de mesure à 4 fils
Figure 5-14
Connexion d'un transducteur de mesure à 4 fils avec alimentation externe
Figure 5-15
Connexion d'une sonde de température
Figure 5-16
Connexion de la sortie de commande 12/24 V X11 à des capteurs et contacts
Connectez l'alimentation des capteurs et/ou contacts au bornier X11.
• M Potentiel de référence
• L+ Tension DC 12/24 V
Cette connexion n'est pas conçue pour l'alimentation d'actionneurs puissants. Tenez compte
de la puissance maximale absorbée mentionnée au chapitre Caractéristiques techniques
(Page 357).
84
Connexion d'un transducteur de mesure à 4 fils
Connexion d'un transducteur de mesure à 4 fils avec alimentation externe
Connexion d'une sonde de température
SIMATIC RTU3010C/RTU3011C
Instructions de service, 03/2025, C79000-G8977-C480-09
