Paramètres
Paramètres de sortie
Sortie
8.11.4
Relais temporisé
Fonction
Ce bloc assure la fonction d'un relais temporisé. Exemple d'application : minuterie d'escalier
Tr
Q
T
a
T
T
!
T
!L

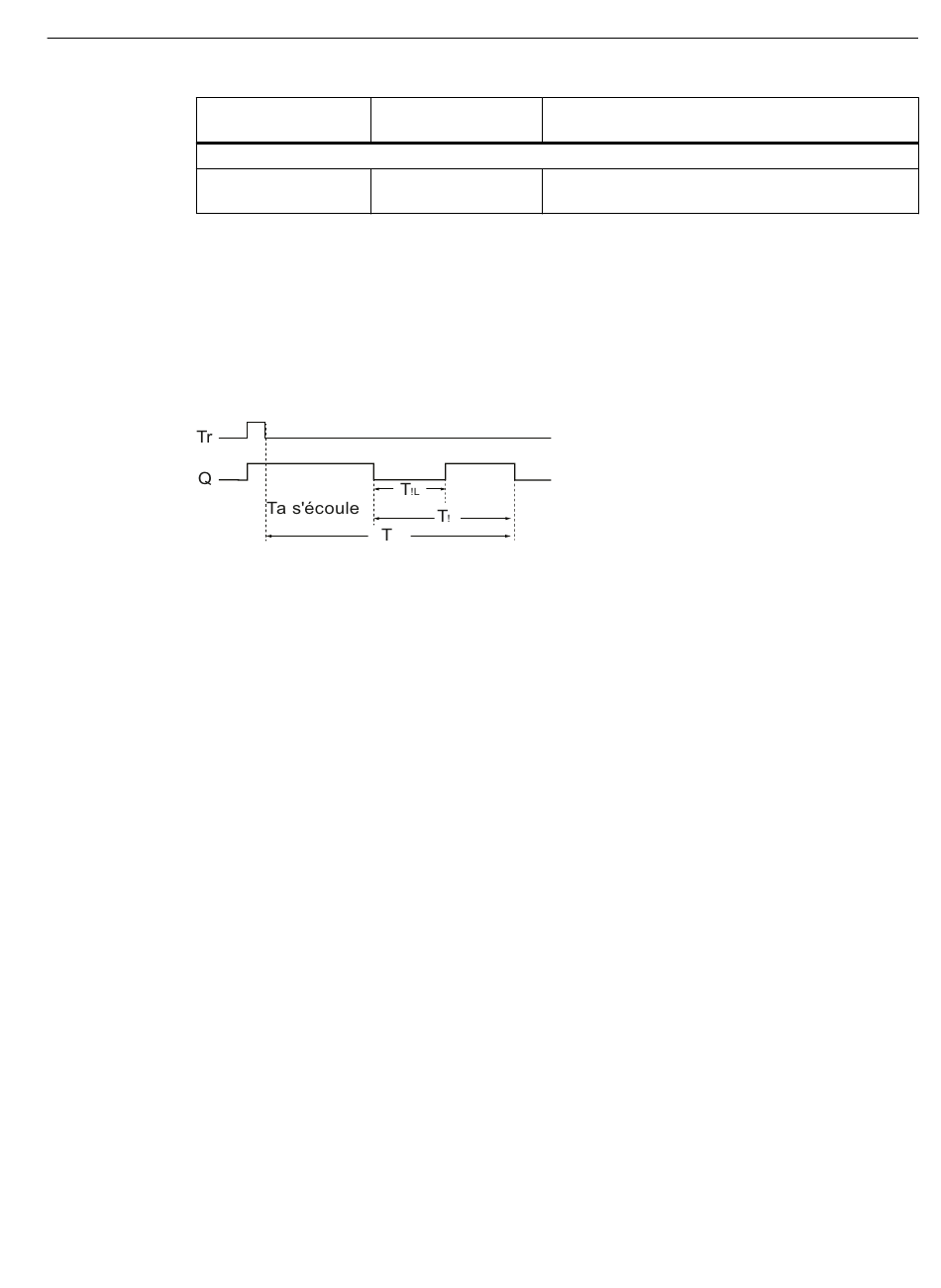

Figure 8-12
Le traitement du bloc est démarré sur un front au signal d'entrée "Déclencheur" (0 → 1) et la
sortie du bloc est mise à 1. Lors du passage de 1 → 0 du déclencheur (par relâchement d'un
bouton-poussoir, par exemple), la "temporisation à la désactivation" commence à s'écouler.
À l'expiration de la "temporisation à la désactivation", la sortie est remise à 0.
La sortie peut être remise à 0 avant l'expiration de la "temporisation à la désactivation" par le
biais du signal "Mise à 0".
Il est possible d'émettre un signal d'avertissement grâce au paramètre "Alerte" avant
l'expiration de la temporisation à la désactivation. La désactivation de la sortie est alors
annoncée par le basculement de 1 à 0 de la sortie pour la durée de "l'interruption".
L'instant d'avertissement est calculé par la formule "temporisation à la désactivation" moins
"alerte" (T - T
Au moment de l'alerte, la sortie optionnelle "Avertissement" est mise à 1. L'"Interruption" n'a
pas d'influence sur la sortie "Avertissement".
SIMATIC RTU3010C/RTU3011C
Instructions de service, 03/2025, C79000-G8977-C480-09
Type de variable / Pla‐
ge de valeurs
Sortie / Mémento TOR
Déclencheur
Sortie
Temps actuel
Temporisation à la désactivation
Alerte
Interruption
Schéma de commutation
).
!
8.11 Blocs commutateurs et relais
Description
Variable à laquelle la valeur calculée par le bloc est
transmise.
Blocs de programme
331
