Montage, connexion, mise en service, démontage
5.3 Connexion
Figure 5-5
Figure 5-6
Figure 5-7
5.3.3
Connexion de la RTU
Description des connecteurs et caractéristiques techniques
Vous trouverez la description des connecteurs et appareils raccordables au chapitre Interfaces et
connecteurs (Page 54).
Des informations sur la taille des bornes, les couples de serrage maximaux et les détails
techniques des connecteurs sont fournis au chapitre Caractéristiques techniques (Page 357).
80

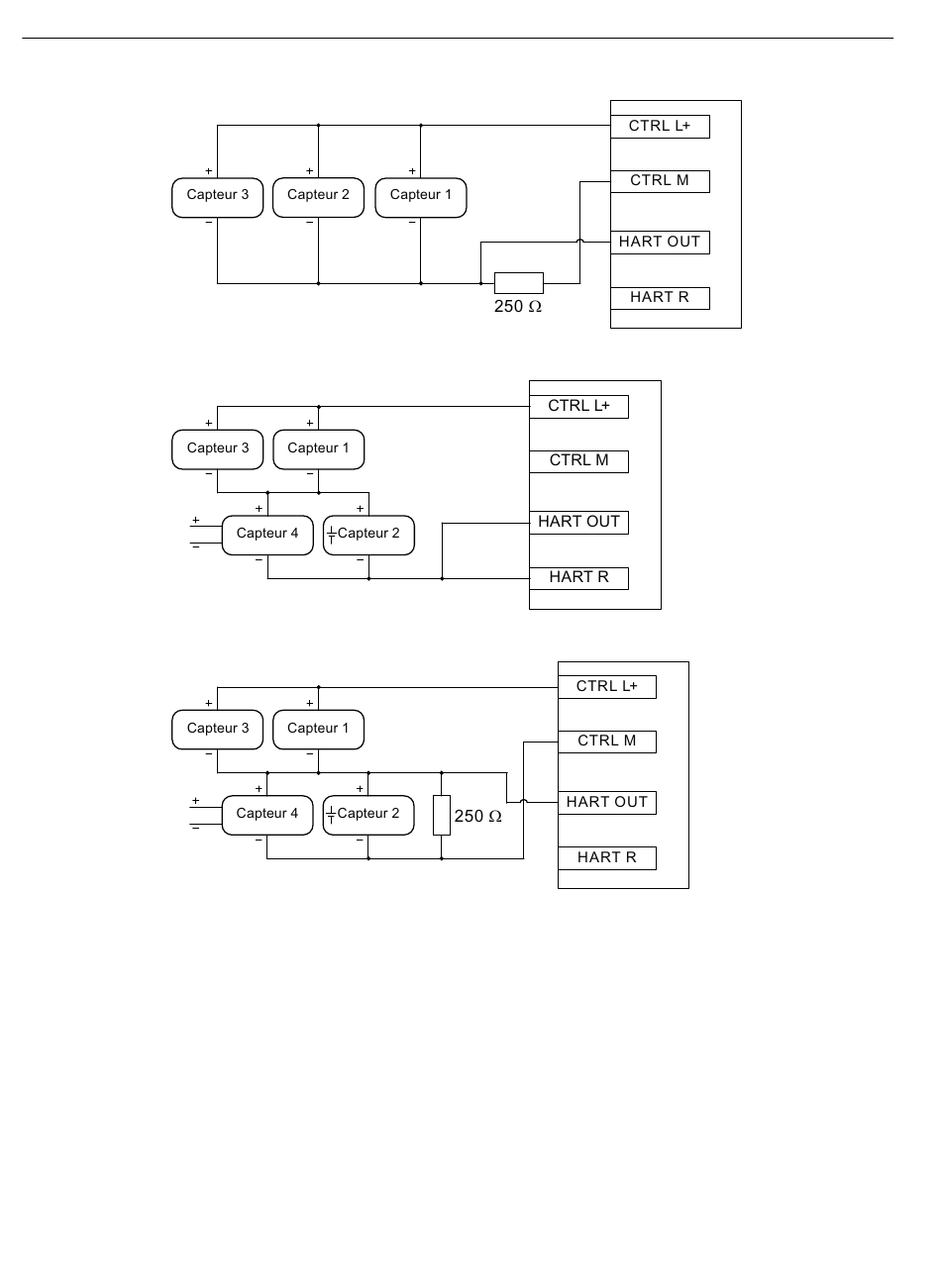

Connexion de capteurs passifs alimentés par carte d'extension, à résistance externe
Fonctionnement mixte de capteurs actifs et passifs à résistance interne
Fonctionnement mixte de capteurs actifs et passifs à résistance externe
SIMATIC RTU3010C/RTU3011C
Instructions de service, 03/2025, C79000-G8977-C480-09
