Blocs de programme
8.7 Blocs pour fonctions de temporisation
Paramètres
Paramètres
Paramètres d'entrée
En
Déclencheur
Mise à 0

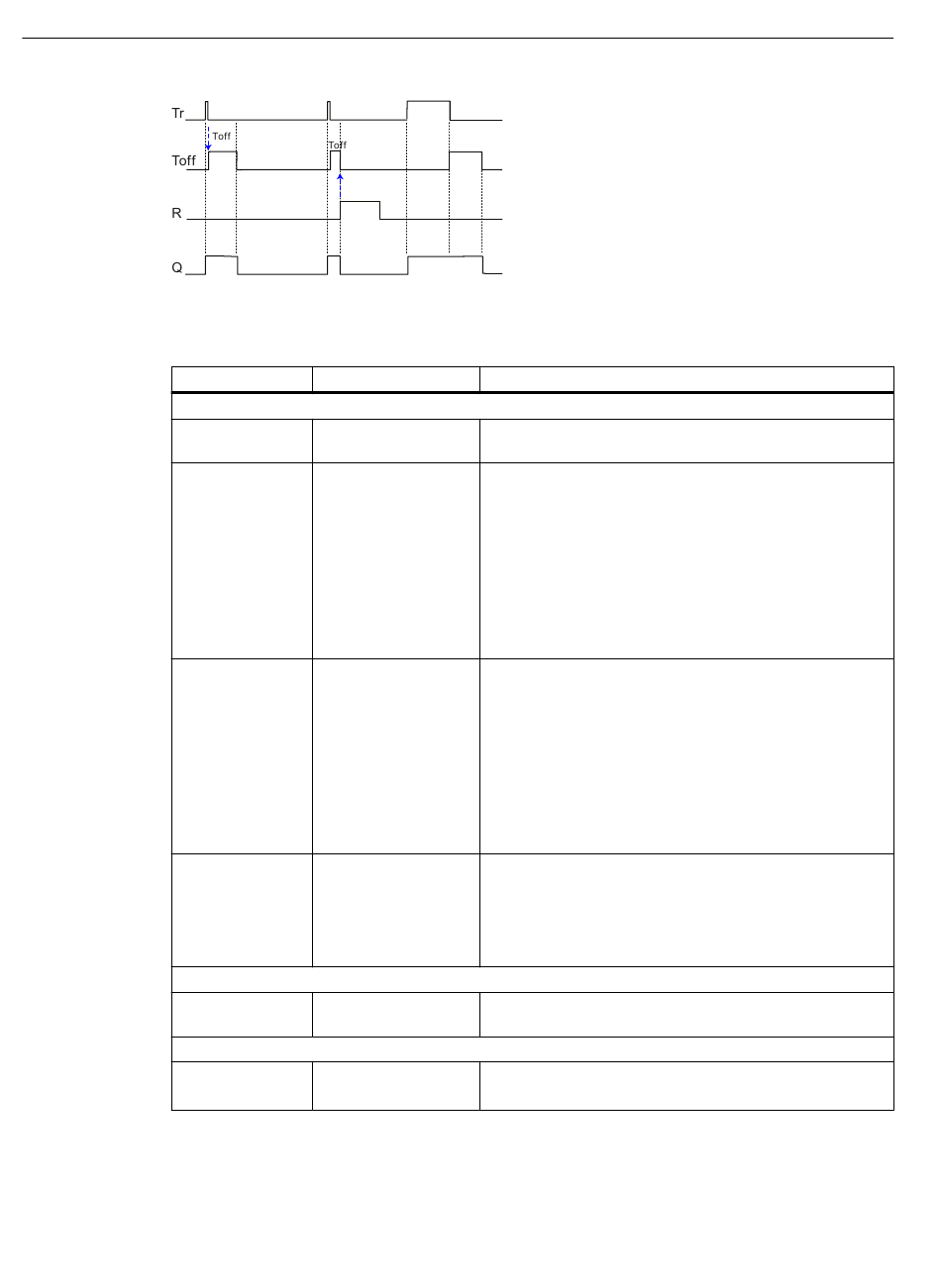

Temporisation à la
désactivation (ms)
Paramètres de fonction
Temporisation à la
désactivation (ms)
Paramètres de sortie
Sortie
274
Plage de valeurs
Description
Paramètres d'autorisation, voir chapitre Paramètres sou‐
vent utilisés (Page 261).
En cas de transition de 0 → 1, la sortie est mise à 1.
•
Vrai / Faux
En cas de transition de 1 → 0 de l'entrée "Déclencheur", le
•
Entrée / Sortie /
temps configurable de la temporisation à la désactivation
Mémento TOR
démarre. Durant la temporisation, la sortie reste à 1. Après
•
STATUS_COM
écoulement de la temporisation à la désactivation, la sortie
•
STATUS_ERROR
est de nouveau mise à 0.
Si l'option "Vrai" est sélectionnée, le déclencheur est tou‐
jours activé.
Si l'option "Faux" est sélectionnée, le bloc n'est jamais traité.
Lors de la transition 0 → 1, la temporisation à la désactiva‐
•
Vrai / Faux
tion est démarrée et la sortie est mise à 0. Tant que "Mise à
•
Entrée / Sortie /
0" est à 1, la valeur du "Déclencheur" est ignorée.
Mémento TOR
Lors de la transition 1 → 0, le bloc peut à nouveau être
•
STATUS_COM
traité.
•
STATUS_ERROR
Si l'option "Vrai" est sélectionnée, l'entrée est toujours ac‐
tivée tandis que le bloc est en fait désactivé.
•
STATUS_RUN
Si l'option "Faux" est sélectionnée, la Temporisation à la
désactivation n'est jamais remise à 0.
Temporisation dynamique en millisecondes
•
Entrée analogi‐
que / mémento
Si le signal est affecté, la valeur d'entrée est utilisée comme
temps de retard du bloc.
Avec le préréglage "Signal non affecté", le paramètre de
fonction configuré du bloc est utilisé.
100 .. 999999999
Temporisation en millisecondes
Variable dans laquelle est inscrite la valeur calculée par le
•
Sortie / Mémento
bloc.
TOR
SIMATIC RTU3010C/RTU3011C
Instructions de service, 03/2025, C79000-G8977-C480-09
