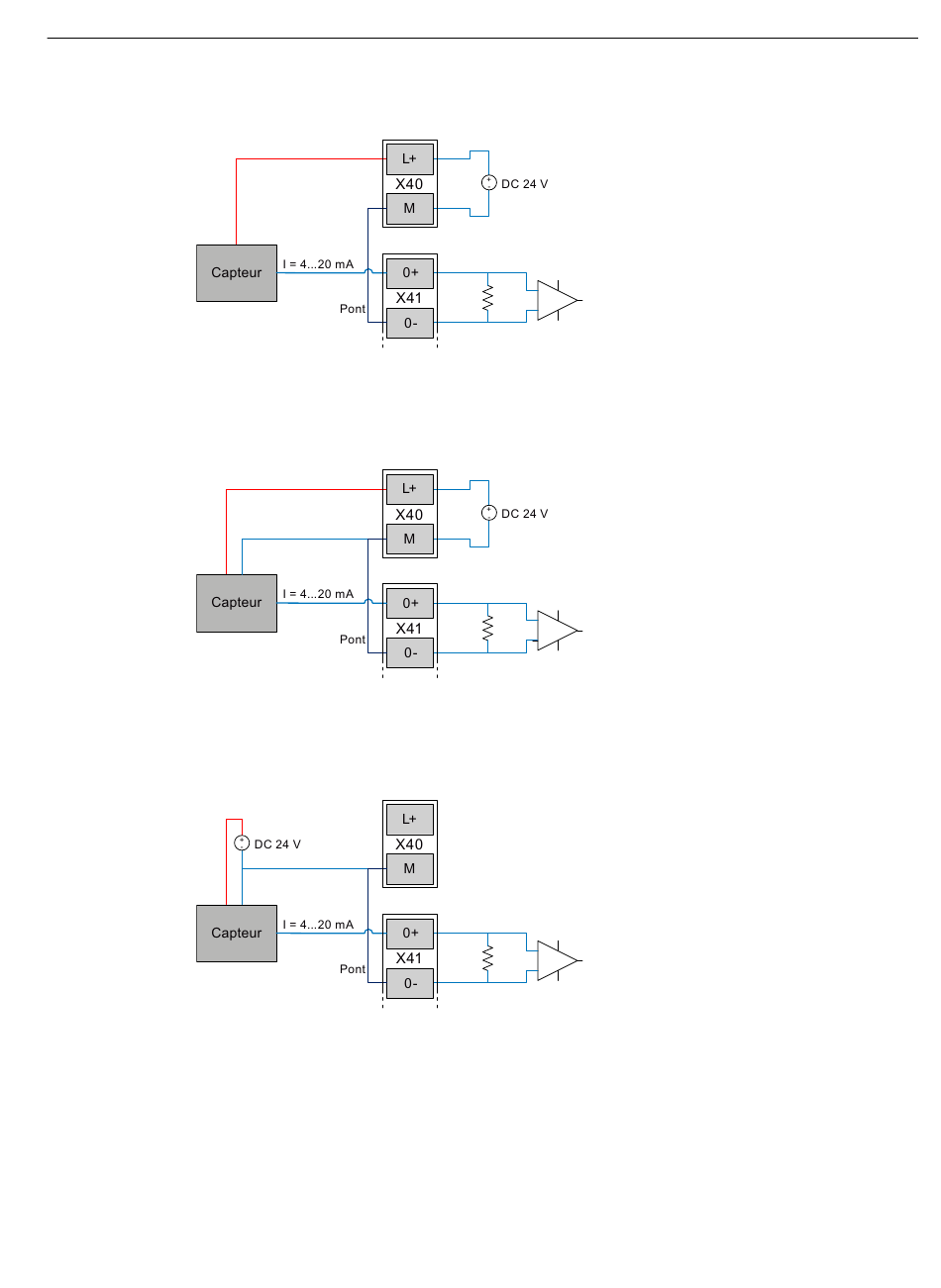

Connexion d'un transducteur de mesure à 2 fils
Figure 5-11
La borne "M" du bornier X40 et la borne "0-" du bornier X41 doivent être pontées.
Connexion d'un transducteur de mesure à 3 fils
Figure 5-12
La borne "M" du bornier X40 et la borne "0-" du bornier X41 doivent être pontées.
Connexion d'un transducteur de mesure à 3 fils avec alimentation externe
Figure 5-13
La borne "M" du bornier X40 et la borne "0-" du bornier X41 doivent être pontées.
SIMATIC RTU3010C/RTU3011C
Instructions de service, 03/2025, C79000-G8977-C480-09
Connexion d'un transducteur de mesure à 2 fils
Connexion d'un transducteur de mesure à 3 fils
Connexion d'un transducteur de mesure à 3 fils avec alimentation externe
Montage, connexion, mise en service, démontage
5.3 Connexion
