Accessoires
C.1 Bloc-batterie

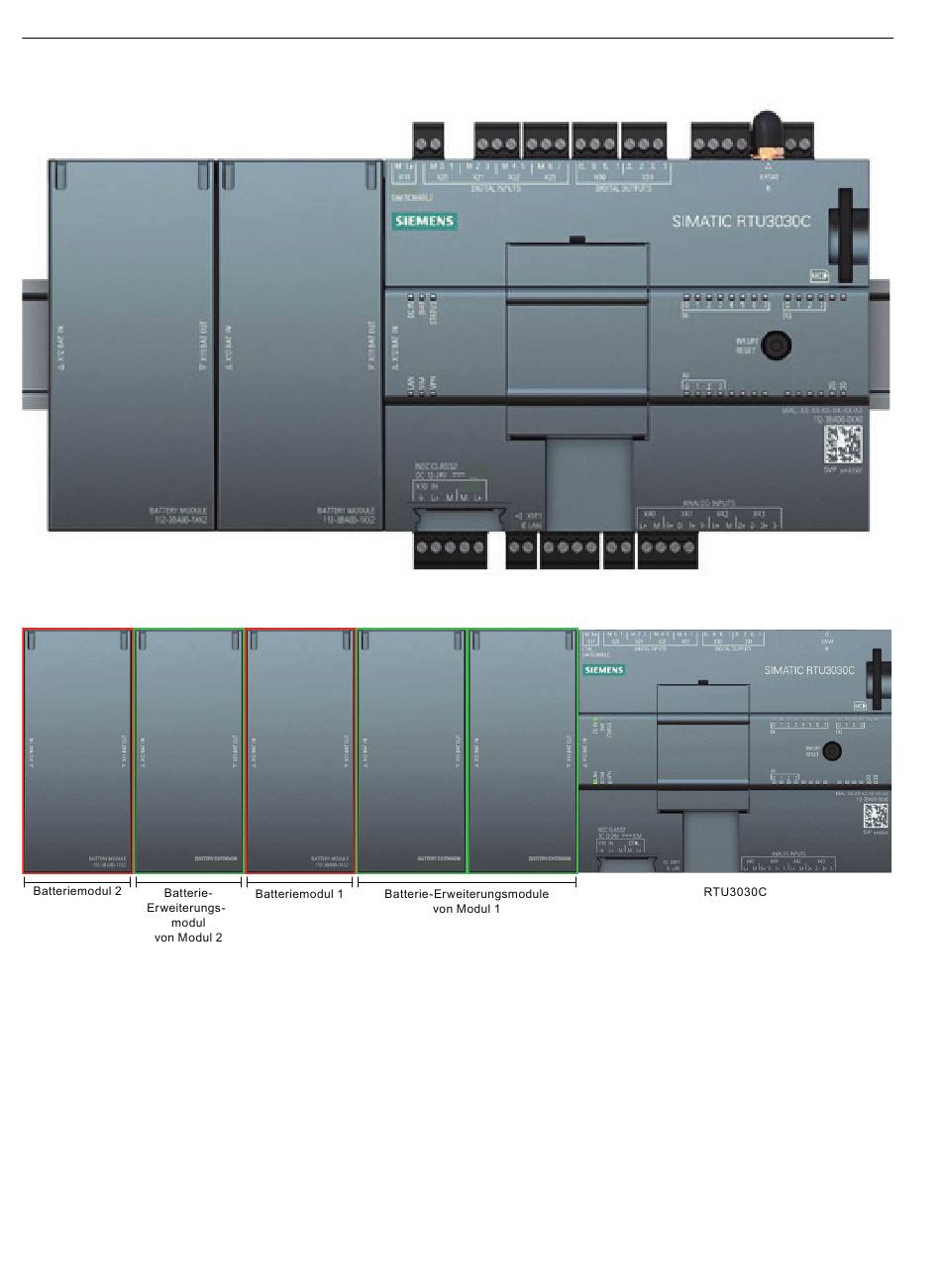

Figure C-1
RTU3030C avec deux blocs-batteries
112-3BA00/1XX6
Figure C-2
RTU3030C avec deux blocs-batteries (cadres rouges) et trois modules d'extension en tout (cadres verts)
Dans la deuxième figure, deux modules d'extension ont été ajoutés au bloc-batterie 1 et un
seul module d'extension au bloc-batterie 2.
Un bloc-batterie équipé complet est constitué des éléments suivants :
• Bloc-batterie avec porte-piles et connecteur de liaison (voir ci-dessous)
• Deux modules d'extension de bloc-batterie avec porte-piles et connecteur de liaison (voir ci-
dessous)
• Six piles (2 pour le bloc-batterie + 2 x 2 pour les modules d'extension)
Pour plus d'informations sur les piles, voir l'annexe Pile (Page 375).
372
CTRL
1,2A
CTRL
112-3BA00/1XX6
112-3BA00/1XX6
Instructions de service, 03/2025, C79000-G8977-C480-09
SIMATIC RTU3010C/RTU3011C
