8.7.3 Temporisation à l'activation/désactivation
Fonction
Lors de la transition 0 → 1 de l'entrée "Déclencheur", le temps configurable de la temporisation
à l'activation démarre. Après écoulement de la temporisation à l'activation, la sortie est mise à
1. Si le "Déclencheur" repasse à 0 avant l'écoulement de la temporisation à l'activation, la
temporisation est arrêtée et la sortie reste à 0.
Lors de la transition 1 → 0 de l'entrée "Déclencheur" le temps configurable de la
temporisation à la désactivation démarre. Après écoulement de la temporisation à la
désactivation, la sortie est mise à 0. Si le "Déclencheur" repasse à 1 avant l'écoulement
de la temporisation à la désactivation, la sortie est mise à 0. Dans un même temps la
temporisation à l'activation est redémarrée et la temporisation à la désactivation est arrêtée.
Lors de la transition 0 → 1 de l'entrée "Mise à 0", la Temporisation à l'activation/désactivation
est supprimée et la sortie reste à 0.
Tr
Ton
Toff
R
Q

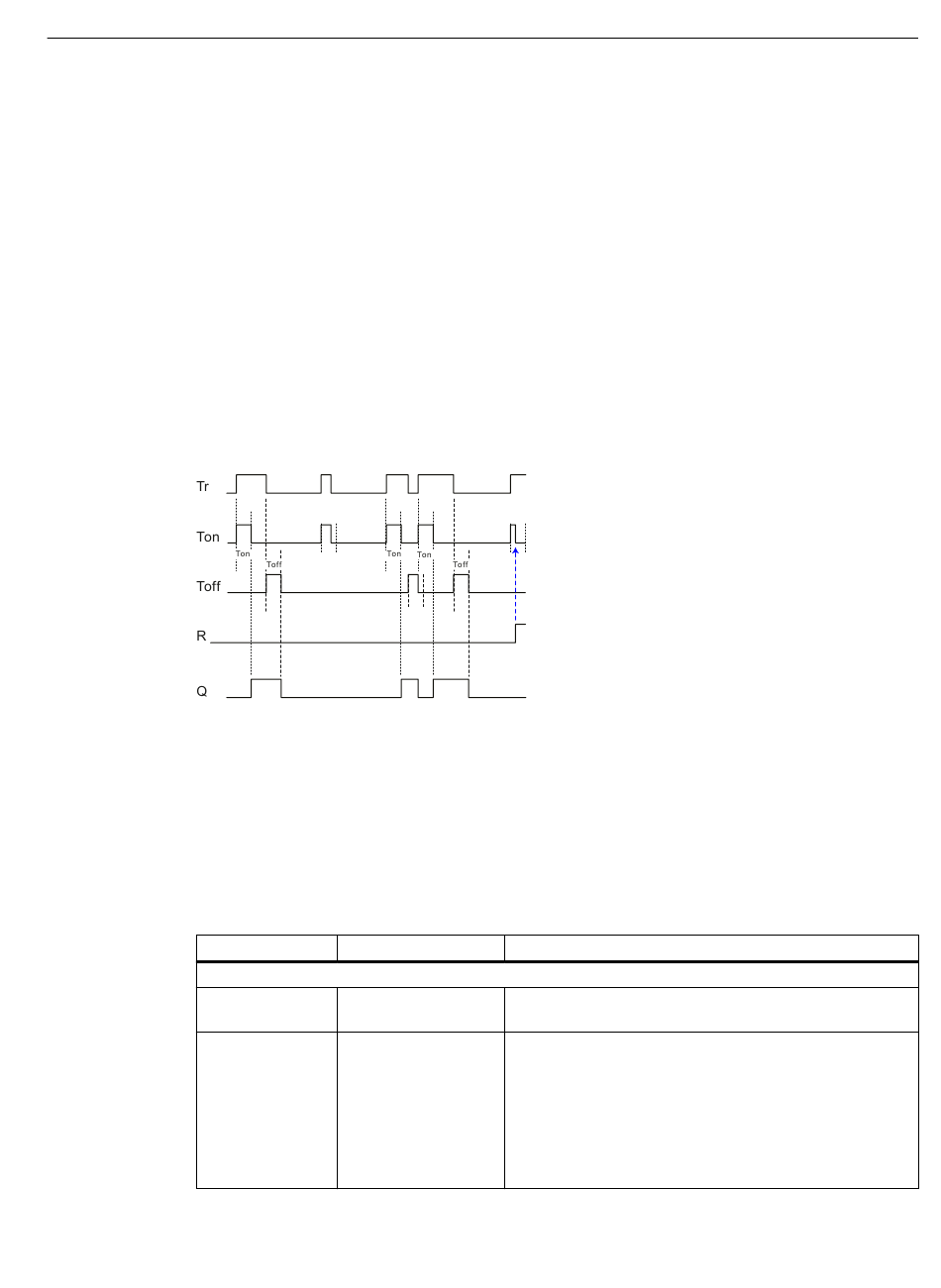

Figure 8-3
Paramètres
Paramètres
Paramètres d'entrée
En
Déclencheur
SIMATIC RTU3010C/RTU3011C
Instructions de service, 03/2025, C79000-G8977-C480-09
Déclencheur
Temporisation à l'activation
Temporisation à la désactivation
Mise à 0
Sortie
Chronogramme d'un bloc "Temporisation à l'activation/désactivation"
Plage de valeurs
• Vrai / Faux
• Entrée / Sortie /
Mémento TOR
• STATUS_COM
• STATUS_ERROR
• STATUS_RUN
8.7 Blocs pour fonctions de temporisation
Description
Paramètres d'autorisation, voir chapitre Paramètres sou‐
vent utilisés (Page 261).
Lors de la transition 0 → 1, la temporisation à l'activation
démarre.
Lors de la transition 1 → 0, la temporisation à la désactiva‐
tion démarre.
Si l'option "Vrai" est sélectionnée, le déclencheur est tou‐
jours activé.
Si l'option "Faux" est sélectionnée, le bloc n'est jamais traité.
Blocs de programme
