Tr
Ton
Q
Figure 8-2
Paramètres
Paramètres
Paramètres d'entrée
En
Déclencheur
Temporisation à
l'activation (ms)
Paramètres de fonction
Temporisation à
l'activation (ms)
Paramètres de sortie
Sortie
8.7.2
Temporisation à la désactivation
Fonction
En cas de transition de 0 → 1 de l'entrée "Déclencheur", la sortie est mise à 1.
En cas de transition de 1 → 0 de l'entrée "Déclencheur", le temps configurable de la
temporisation à la désactivation démarre. Durant la temporisation, la sortie reste à 1. Après
écoulement de la temporisation, la sortie est remise à 0.
SIMATIC RTU3010C/RTU3011C
Instructions de service, 03/2025, C79000-G8977-C480-09
Déclencheur
Temporisation à l'activation
Sortie

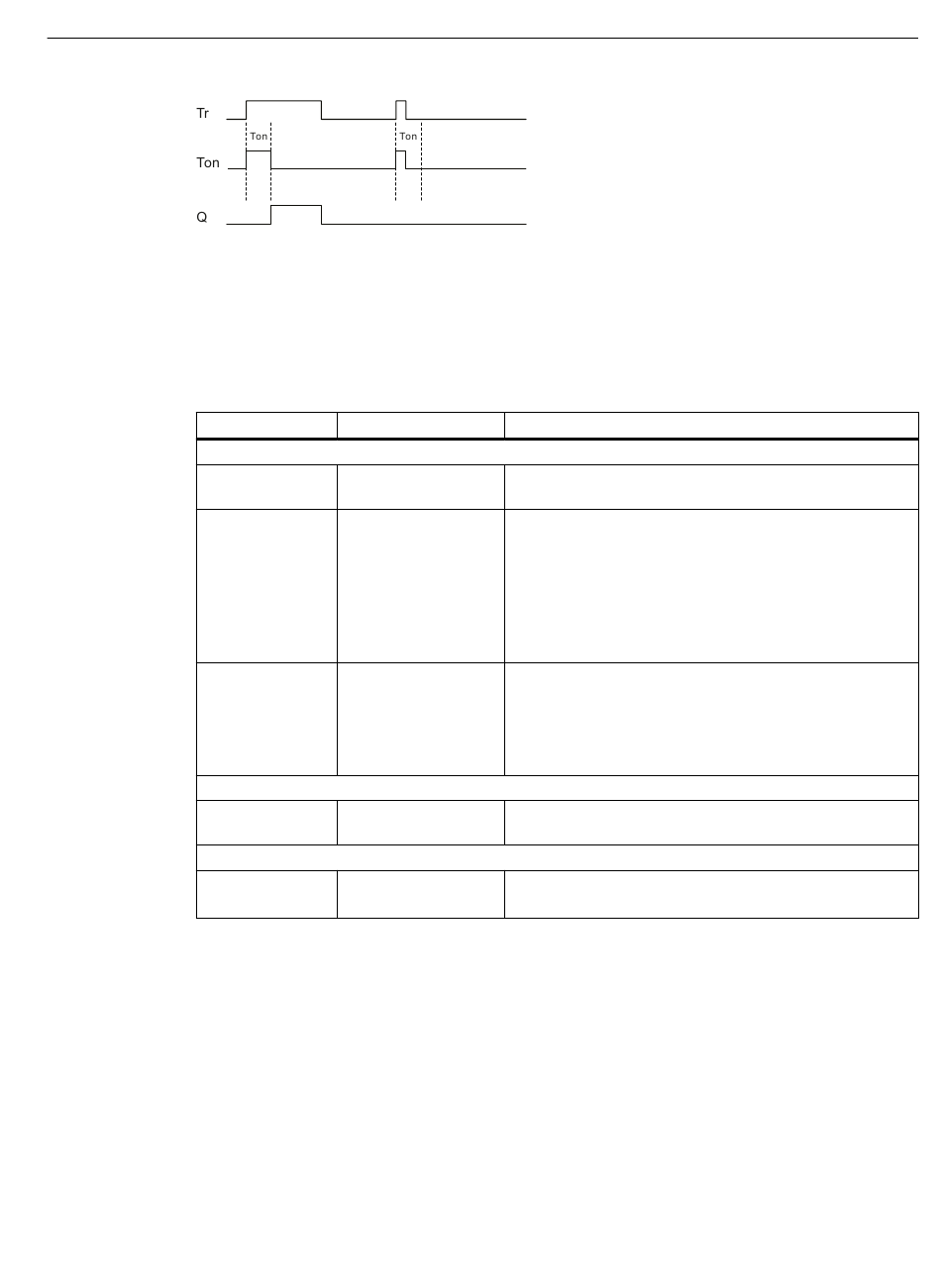

Chronogramme d'un bloc "Temporisation à l'activation"
Plage de valeurs
•
Vrai / Faux
•
Entrée / Sortie /
Mémento TOR
•
STATUS_COM
•
STATUS_ERROR
•
STATUS_RUN
•
Entrée analogi‐
que / mémento
100 .. 999999999
•
Sortie / Mémento
TOR
8.7 Blocs pour fonctions de temporisation
Description
Paramètres d'autorisation, voir chapitre Paramètres sou‐
vent utilisés (Page 261).
Lors de la transition 0 → 1, la temporisation à l'activation
démarre.
Lors de la transition 1 → 0, la sortie est remise à 0.
Si l'option "Vrai" est sélectionnée, le déclencheur est tou‐
jours activé.
Si l'option "Faux" est sélectionnée, le bloc n'est jamais traité.
Temporisation dynamique en millisecondes
Si le signal est affecté, la valeur d'entrée est utilisée comme
temps de retard du bloc.
Avec le préréglage "Signal non affecté", le paramètre de
fonction configuré du bloc est utilisé.
Temporisation en millisecondes
Variable dans laquelle est inscrite la valeur calculée par le
bloc.
Blocs de programme
273
