Montage, connexion, mise en service, démontage
5.3 Connexion
La carte d'extension HART/RS485 est équipée de résistances de sécurité internes
commutables. Les résistances de terminaison doivent en revanche être posées à l'extérieur
sur les deux extrémités du bus.
Les résistances de sécurité impliquent également une consommation de courant plus élevée,
raison pour laquelle ces résistances sont mises hors circuit hors du cycle d'actualisation. C'est
pourquoi, en Mode veille de la RTU, la communication avec les autres composants du bus
n'est possible qu'avec des restrictions.
Remarque
Connexion à de bornes
• Les connexions RS485 ne sont pas protégées contre la connexion de 24 V DC aux bornes "A"
et "B". La connexion risque de détruire la carte d'extension ou la RTU.
• Pour assurer le bon fonctionnement en présence d'abonnés de bus à alimentation externe,
raccordez les bornes de potentiel des abonnés au potentiel de référence de la RTU. La carte
d'extension possède à cette fin la borne "CTRL M".

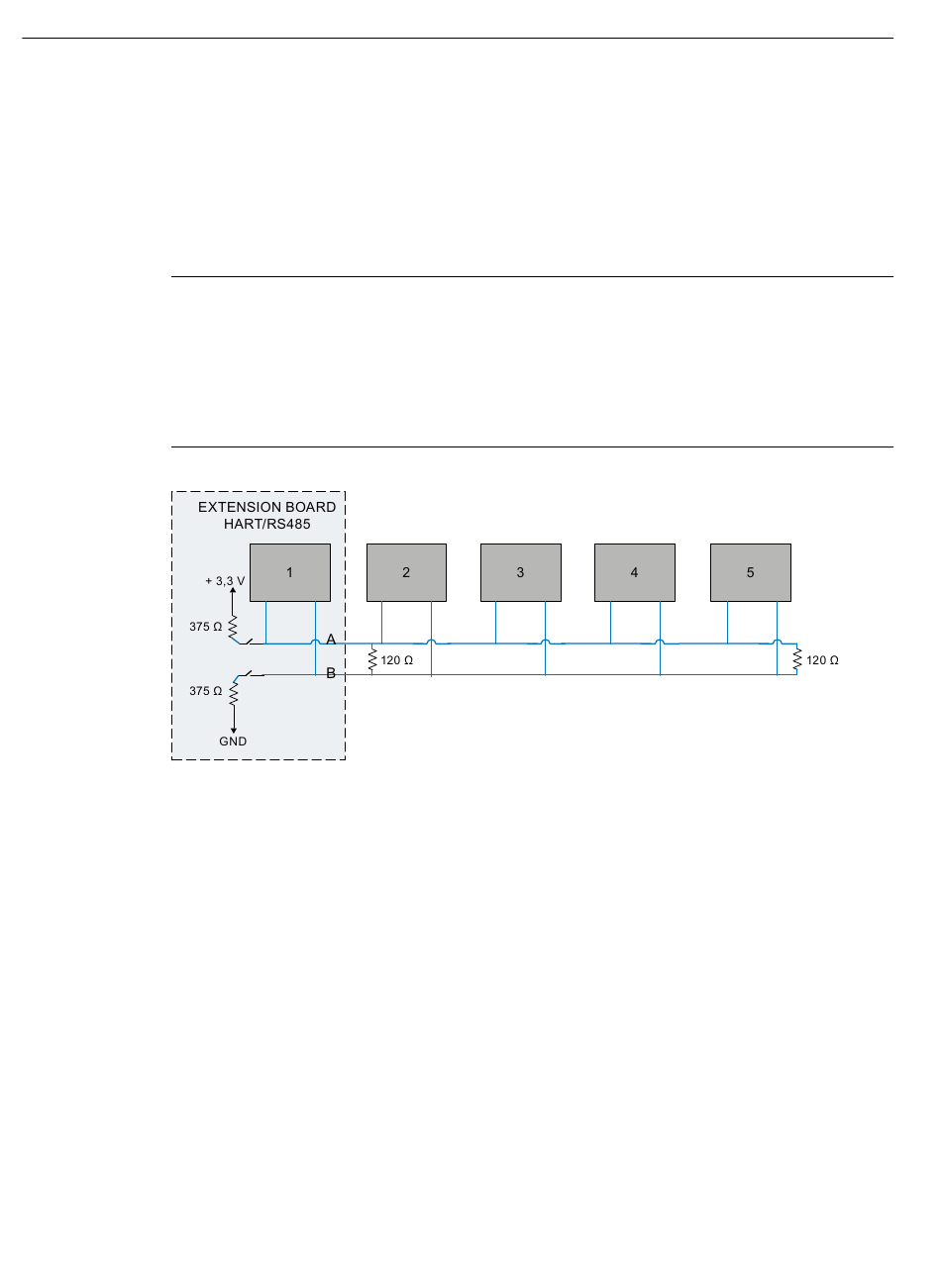

Figure 5-1
5.3.2.2
Appareils HART
Connexion d'appareils HART
La carte d'extension permet de connecter jusqu'à 16 capteurs (par ex. des capteurs analogiques
de débit ou de niveau) à la RTU via le protocole Hart-Multidrop. Il est possible à cet égard de
connecter plusieurs appareils HART en mode Hart-Multidrop. Conformez-vous à ce propos à ce
qui suit :
• Les adresses HART des appareils connectés doivent être uniques.
• Le courant doit être réglé à 4 mA.
La carte d'extension possède deux bornes "HART-OUT" et "HART-R" ainsi que les bornes
"L+" (12/24 V DC) et "M" pour la connexion d'appareils Hart-Multidrop. Les capteurs passifs
peuvent ainsi être alimentés via la borne 12/24 V DC du module. Il est également possible de
connecter des capteurs équipés de leur propre alimentation. Il faut pour ce faire établir un
potentiel de terre commun.
78
Connexion d'appareils Modbus à la carte d'extension
SIMATIC RTU3010C/RTU3011C
Instructions de service, 03/2025, C79000-G8977-C480-09
