Montage, connexion, mise en service, démontage
5.4 Mise en service
Remarque
Types de pile
Utilisez uniquement les piles décrites dans l'annexe du manuel. Un fonctionnement sur pile
correct n'est assuré que par ces types de pile.
Commencez par le premier bloc-batterie si vous utilisez deux blocs-batteries ou un bloc-
batterie avec des modules d'extension.
Reportez-vous à l'annexe Bloc-batterie (Page 371) pour plus d'informations sur la désignation
et l'emplacement des blocs-batteries et des modules d'extension associés.
1. Retirez le porte-pile du bloc-batterie.
2. Placez les piles dans le porte-pile.
3. Insérez le porte-pile dans le bloc-batterie.
4. Enfichez le connecteur mâle du porte-pile sur le connecteur femelle X10 BATTERY du bloc-
batterie.
S'il y a lieu, exécutez ces étapes pour les modules d'extension associés au bloc-batterie ainsi
que pour le deuxième bloc-batterie et ses modules d'extension.

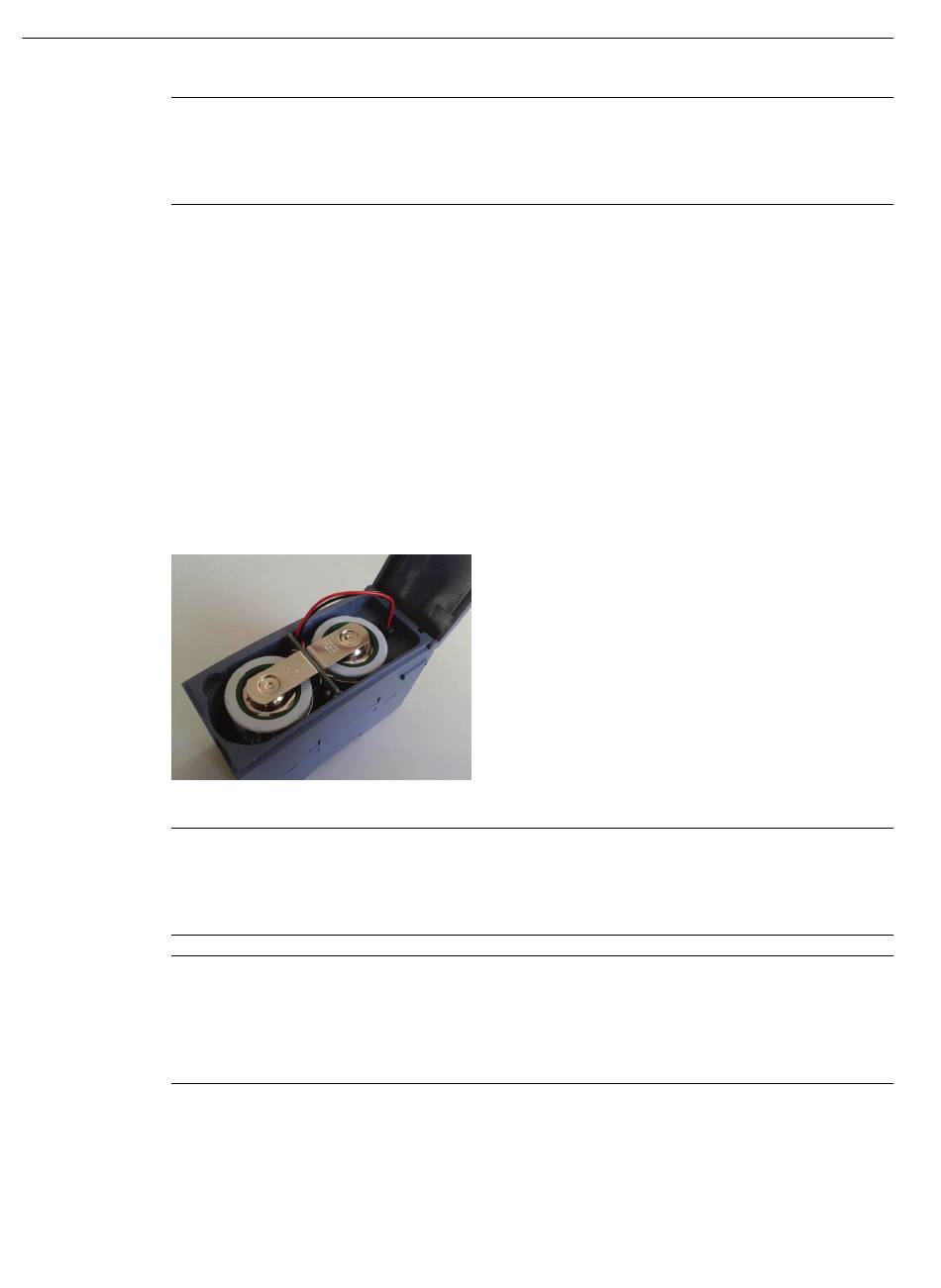

Figure 5-17
Remarque
Démarrage en mode de fonctionnement sur pile
La RTU démarre uniquement si le bloc-batterie principal contient deux piles de tension et
capacité suffisantes. La RTU ne peut pas démarrer à l'aide des autres blocs-batteries.
Remarque
Basculement de bloc-batterie uniquement si configuré
La RTU ne bascule du bloc-batterie 1 sur le bloc 2 et inversement que si vous avez configuré les
blocs-batteries sous WBM et les avez connectés dans WBM. Pour la configuration et l'échange de
piles voir chapitre Alimentation (Page 166).
88
Bloc-batterie (non monté) avec porte-pile en place, câble connecté.
SIMATIC RTU3010C/RTU3011C
Instructions de service, 03/2025, C79000-G8977-C480-09
