Montage, connexion, mise en service, démontage
5.2 Montage
Tableau 5-1
Etape
Montage de la carte d'extension (en option)
Remarque
Embrochage ou débrochage uniquement lorsque la RTU est hors tension
N'embrochez ou ne débrochez jamais la carte d'extension lorsque la RTU fonctionne. Vous
risquez sinon d'endommager la RTU. La RTU ne vérifie qu'au démarrage que la carte est
embrochée.
76
Marche à suivre pour le montage
Exécution
1
Retirez les caches sur le côté gauche de la RTU.
Si vous utilisez plus d'un module de piles, retirez les
caches de tous les modules de piles, à l'exception du
cache du module de piles à l'extrême gauche :

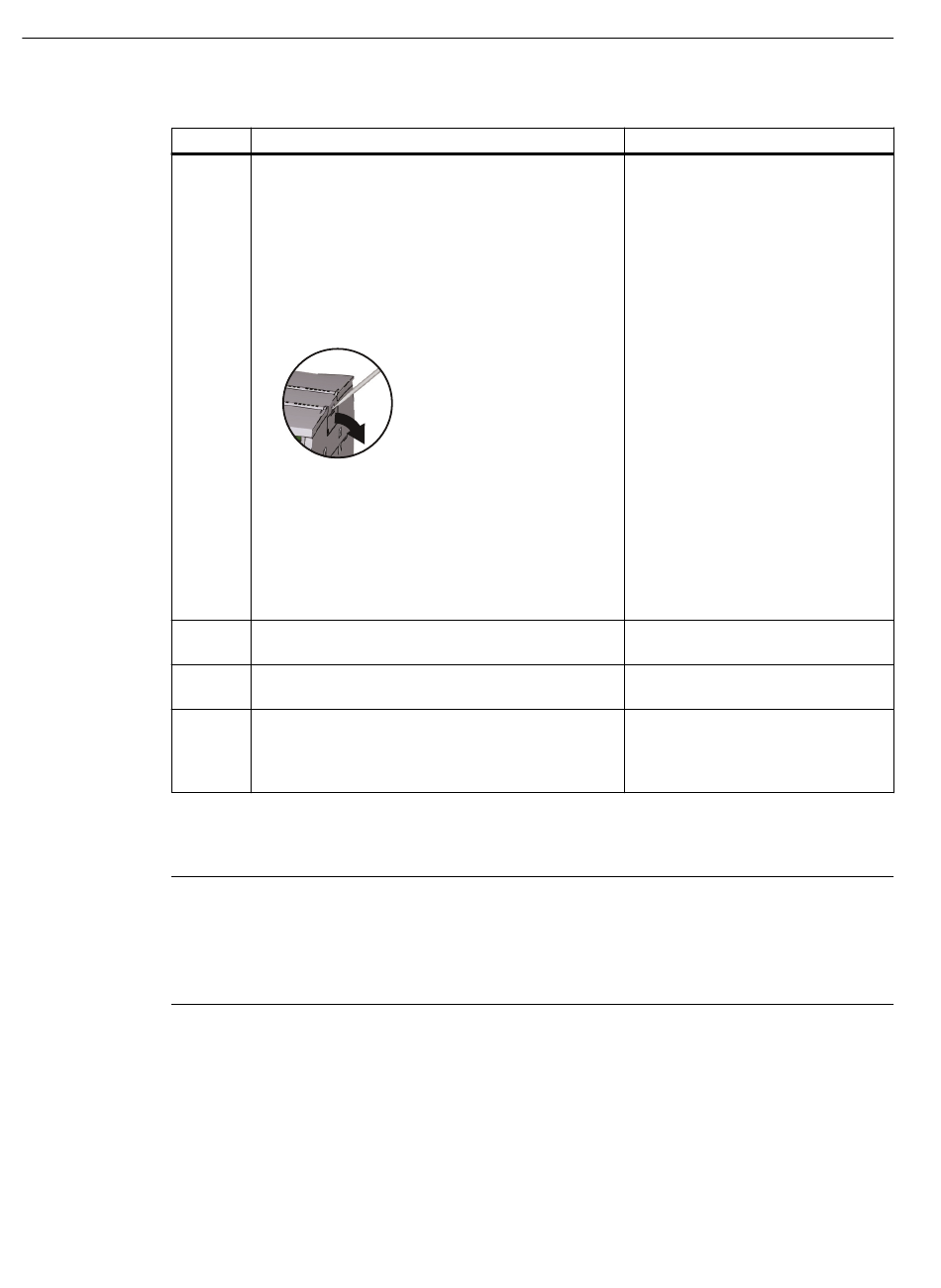

1. Introduisez la pointe d'un tournevis dans la fente
au-dessus du couvercle.
2. Faites levier avec précaution pour dégager le cou‐
vercle de son logement.
3. Sur chaque bloc-batterie utilisé, enfichez le con‐
necteur intermédiaire mâle à 12 points fourni
dans le connecteur femelle droit.
Attention :
Ne placez à ce moment-là pas encore de piles
dans les modules de piles. Voir chapitre Mise en
service et démarrage de la RTU (Page 86).
2
Fixez le rail symétrique sur le boîtier de protection.
3
Accrochez la RTU et les modules de piles à gauche de
la RTU sur le rail DIN symétrique.
4
Rapprochez avec précaution les modules de piles (à
gauche) et la RTU (à droite) jusqu'à ce que les con‐
tacts latéraux entre la RTU et tous les modules de
piles soient parfaitement connectés.
Notes et explications
Recommandation : Rangez les cou‐
vercles pour un usage ultérieur dans
un endroit sûr.
Utilisez un rail symétrique DIN de 35
mm.
SIMATIC RTU3010C/RTU3011C
Instructions de service, 03/2025, C79000-G8977-C480-09
