8.5.3

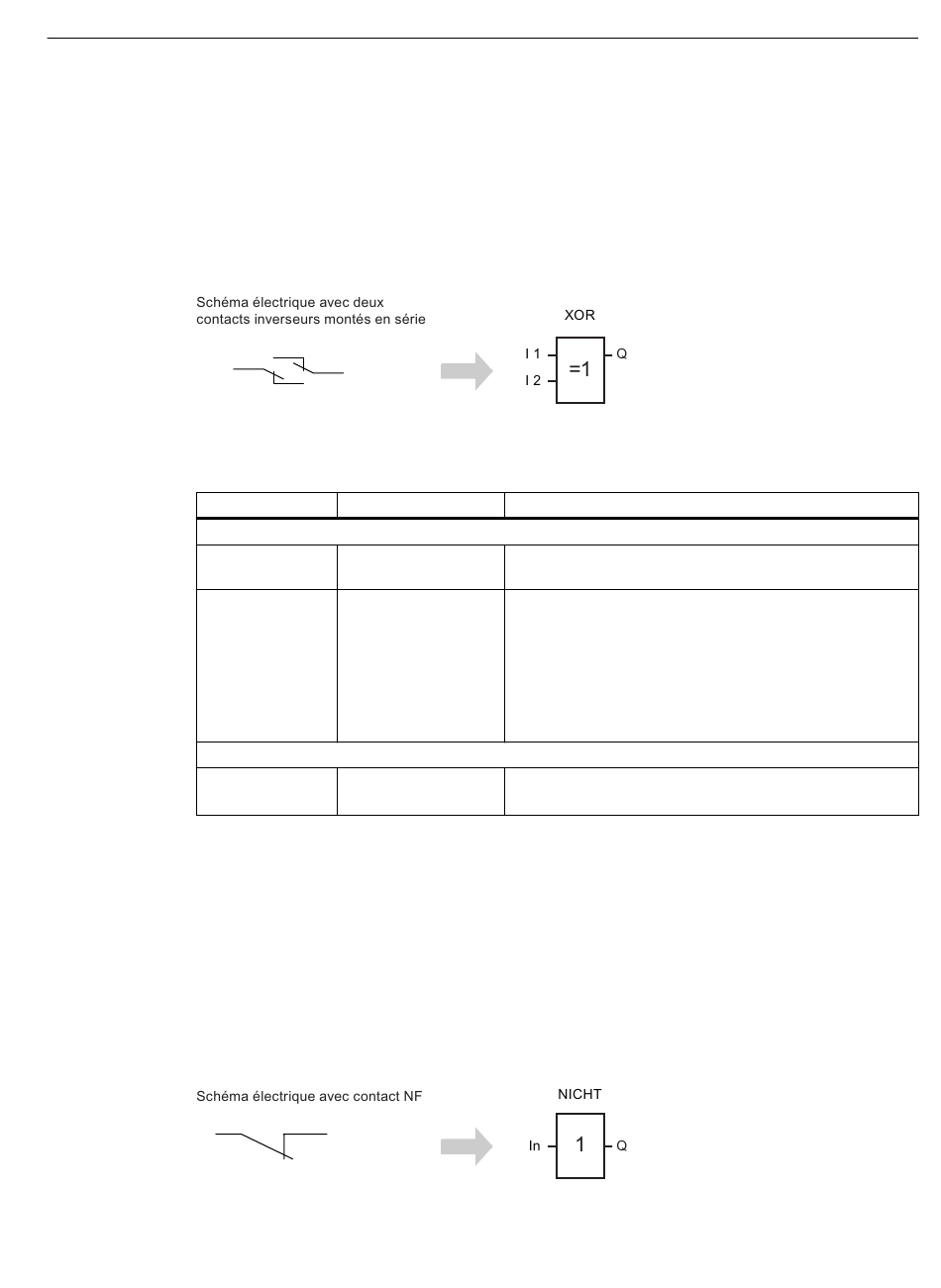

OU exclusif (XOR)
Fonction
La sortie du bloc est mise à 1 si les deux entrées possèdent des valeurs différentes, c.-à-d. si une
seule des deux entrées est à 1.
Si les deux les entrées ont la même valeur (0 ou 1), la sortie est mise à 0.
Paramètres
Paramètres
Paramètres d'entrée
En
Entrée 1 ... En‐
trée 2
Paramètres de sortie
Sortie
8.5.4
NON logique
Fonction
Inverseur : le bloc inverse le signal d'entrée.
Si l'entrée est à 0, la sortie du bloc est mise à 1.
Si l'entrée est à 1, la sortie est mise à 0.
SIMATIC RTU3010C/RTU3011C
Instructions de service, 03/2025, C79000-G8977-C480-09
Plage de valeurs
Description
Paramètres d'autorisation, voir chapitre Paramètres sou‐
vent utilisés (Page 261).
Les valeurs des entrées sont traitées par la fonction du bloc.
•
Entrée / Sortie /
Mémento TOR
•
Vrai / Faux
•
STATUS_COM
•
STATUS_ERROR
•
STATUS_RUN
Variable dans laquelle est inscrite la valeur calculée par le
•
Sortie / Mémento
bloc.
TOR
Blocs de programme
8.5 Blocs pour fonctions logiques
267
