LED, connecteurs, bouton-poussoir, emplacements de cartes, code QR

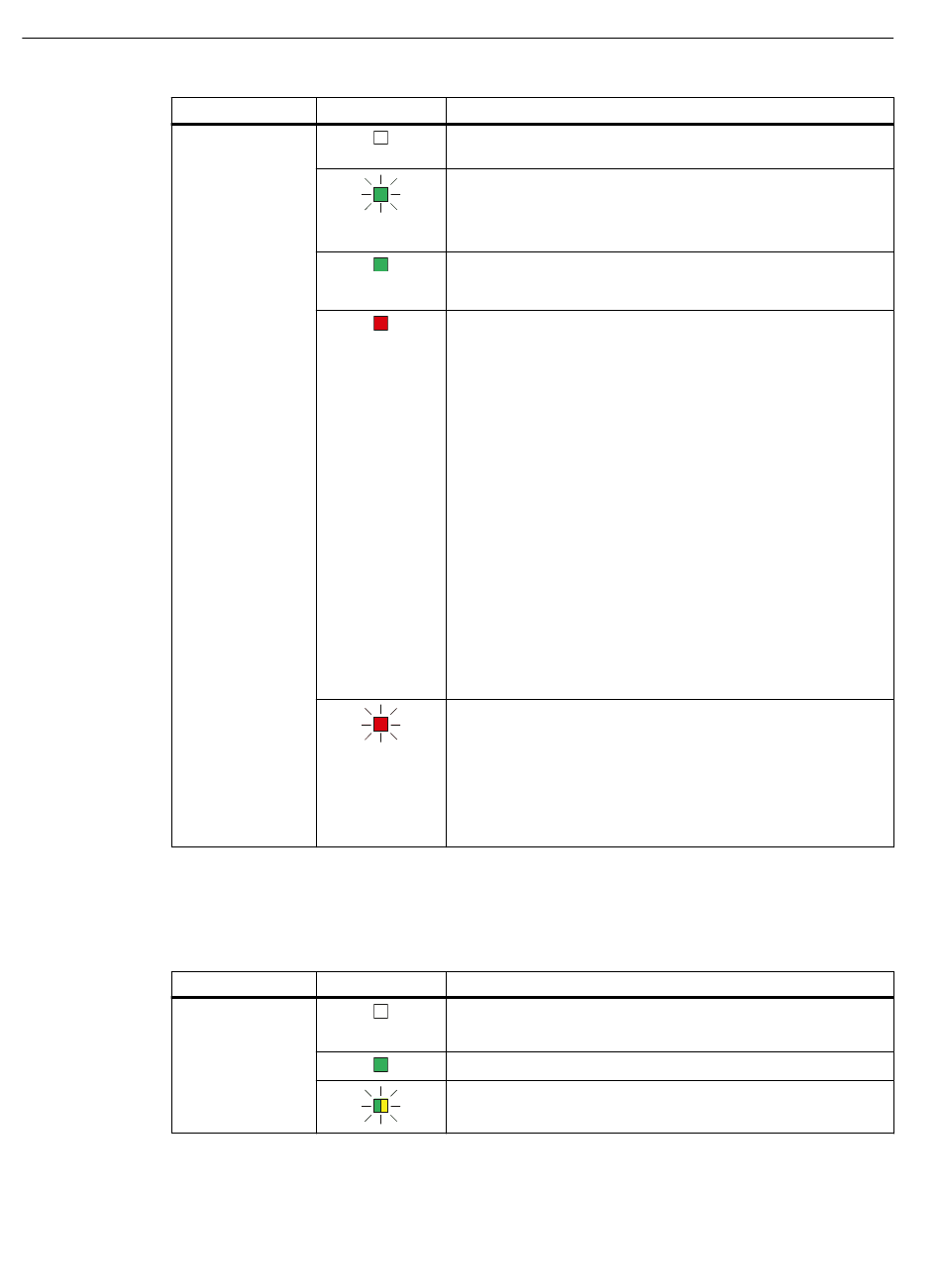

4.2 LED
Désignation
STATUS
LED d'état de connexion
Tableau 4-5
Désignation
LAN
52
Couleur
vert clignotant
vert
rouge
rouge clignotant
LED d'état de connexion
Couleur
Signification
Pas de défaut et mode veille ou mode dépannage ou mode ac‐
tualisation
•
Démarrage après mise sous tension
•
Les données de configuration sont modifiées.
•
Réinitialisation aux paramètres d'usine déclenchée
Mode communication
•
Défaut sur l'alimentation
– Alimentation par pile non configurée.
– Alimentation par pile alors qu'a été configurée une ali‐
mentation externe
– Capacité de la pile critique
– Alimentation externe non configurée.
•
Échec de synchronisation d'horloge
•
Erreur de journalisation
– Carte SD inexistante
– Erreur d'accès
•
Erreur sur la carte d'extension
– Carte d'extension configurée non identifiée
– Erreur à la lecture des valeurs de capteur
– Erreur lors de l'écriture des valeurs de capteur
Pour le diagnostic, voir messages dans le tampon de diagnostic.
•
Configuration inexistante
•
Adresse IP double
•
Pas de bail IP obtenu du serveur DHCP (en cas d'obtention
automatique de l'adresse IP)
•
Surcharge sur l'une des sorties de tension :
X10 CTRL / X11 CTRL / X40 / X42
Signification
•
Pas de connexion au LAN
•
Interface LAN désactivée
Connexion au LAN
Transmission de données sur LAN
