Configuration (WBM)
6.5 Établir la connexion entre la RTU et le PC de configuration
6.5.1
Connexion au WBM de la RTU
Utilisation du protocole HTTP/HTTPS
Le protocole HTTPS est toujours activé. HTTP peut être désactivé dans la configuration.
Vous pouvez établir une connexion entre le PC de configuration et la RTU via le protocole
HTTP ou HTTPS :
• Connexion VPN
En cas de connexion locale du PC de configuration à la RTU vous pouvez vous connecter
directement. Si la RTU se trouve en mode veille, faites-la passer en mode dépannage en
appuyant brièvement sur le bouton.
• Connexion via WAN (Internet)
Pour les connexions HTTP par Internet, il est recommandé d'utiliser les options de sécurité du
routeur externe.
Activez si possible sous "Security" l'option "Autoriser uniquement accès HTTPS".

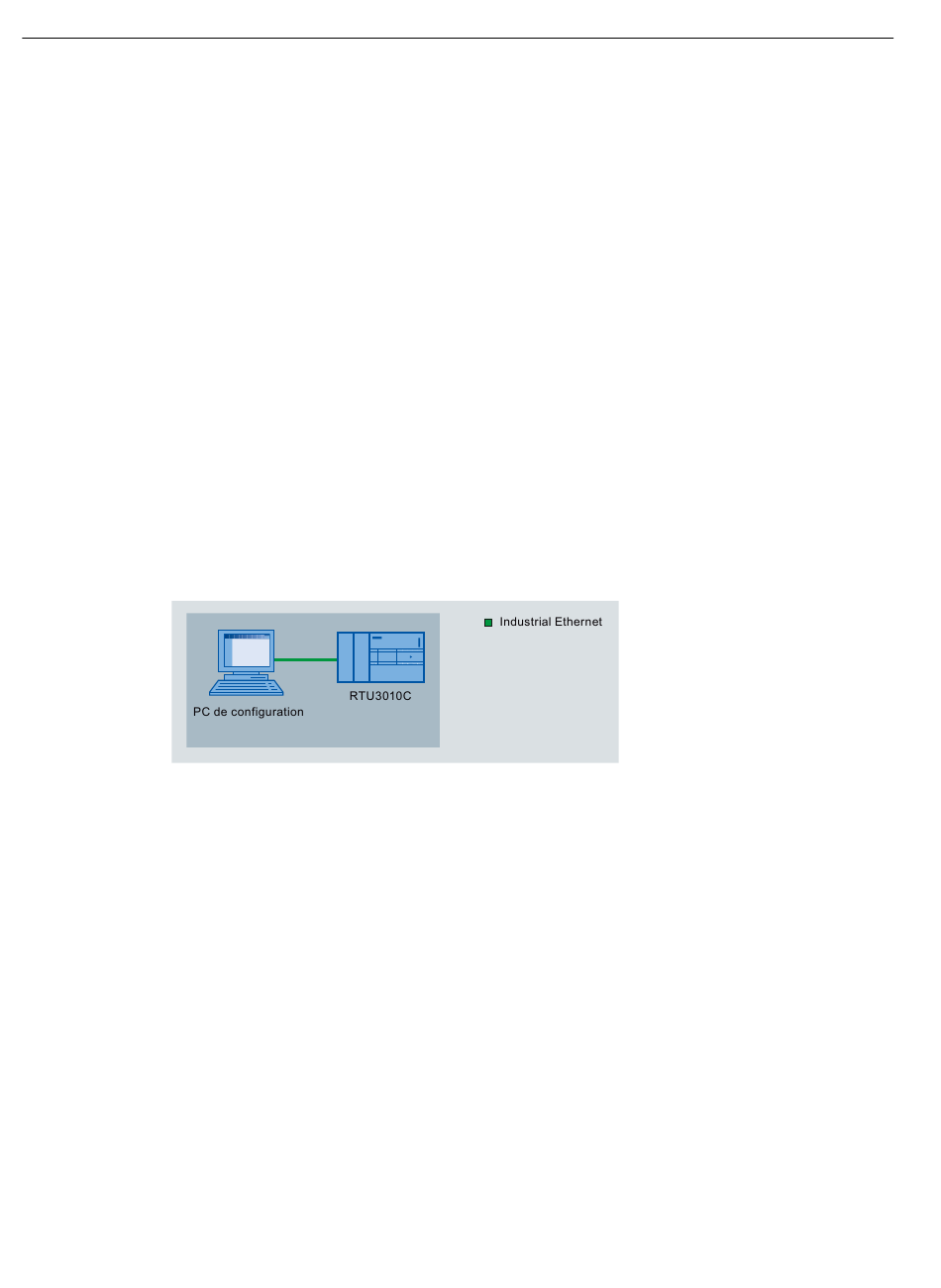

Connexions HTTP/HTTPS du PC de configuration à la RTU
Établissez une connexion HTTP/HTTPS via le réseau local au WBM de la RTU à partir de votre PC de
configuration.
Figure 6-2
En cas de connexion via Internet
Utilisez si possible qu'une seule connexion sécurisée via HTTPS.
Préparation de l'interface du PC
Procédez comme suit pour préparer l'interface du PC de configuration à la connexion à la RTU.
1. Ouvrez le panneau de configuration du PC avec la commande de menu "Démarrer" >
"Panneau de configuration".
2. Cliquez sur le groupe "Centre Réseau et partage".
3. Cliquez en haut à gauche dans le centre Réseau et partage sur l'entrée "Modifier les
paramètres de la carte".
4. Sélectionnez l'entrée de la connexion LAN, puis dans le menu contextuel (bouton droit de la
souris) la commande de menu "Propriétés" (en tant qu'administrateur).
5. Dans le dialogue des propriétés de la connexion LAN, sélectionnez dans l'onglet "Gestion de
réseau" l'entrée "Protocole Internet version 4 (TCP/IPv4)".
106
Connexion entre le PC de configuration et la RTU
SIMATIC RTU3010C/RTU3011C
Instructions de service, 03/2025, C79000-G8977-C480-09
