Environnement d'exploitation prévu
2.4 Exemples de configuration
Telecontrol avec le protocole "ST7"
Dans l'exemple suivant, la RTU communique au moyen du protocole de téléconduite SINAUT
ST7. La RTU utilise le protocole de transport "MSCsec" pour la communication sécurisée.

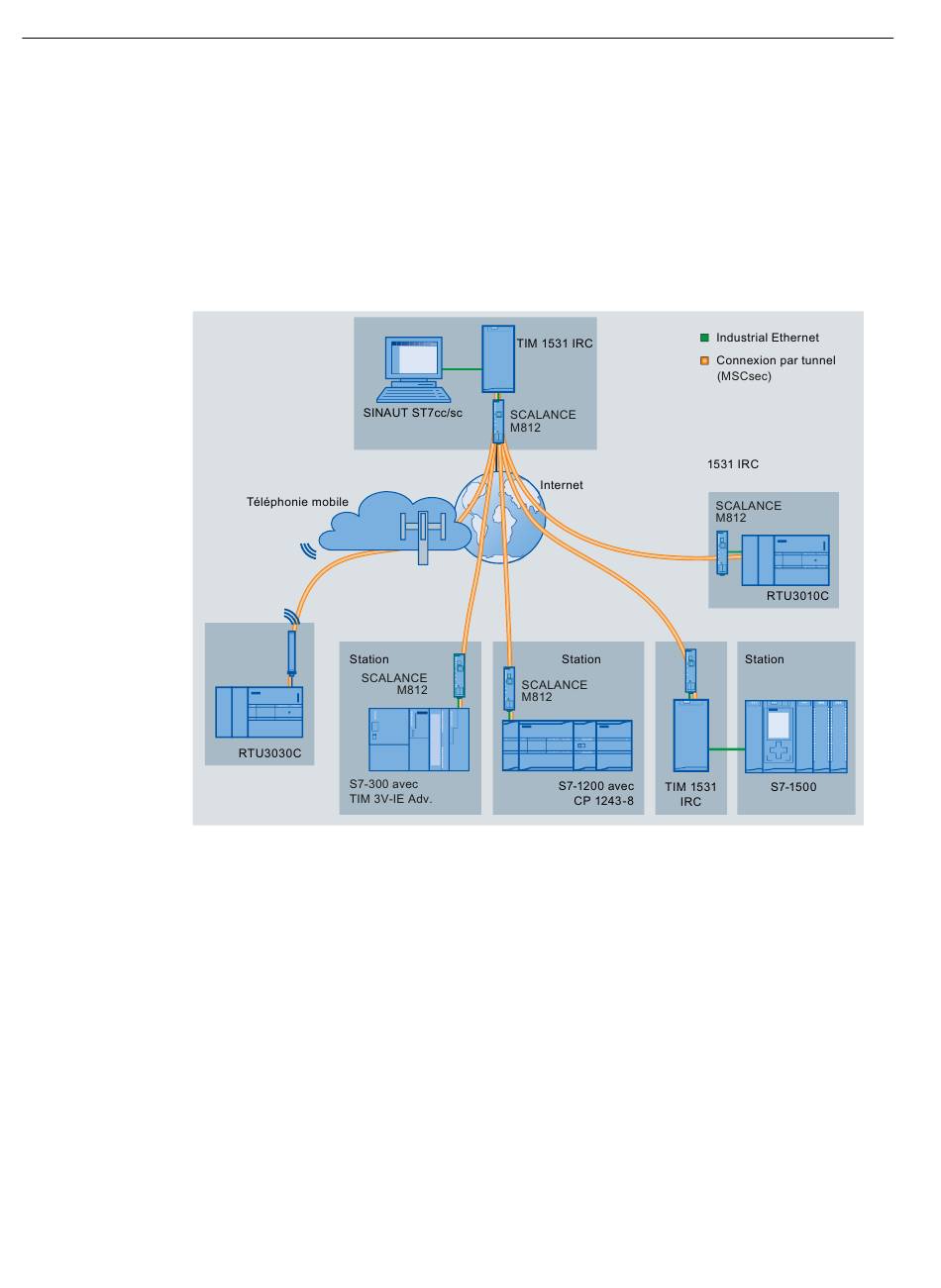

La figure présente deux modes de connexion :
• RTU3010C avec connexions via Internet
• RTU RTU3030C avec connexion par téléphonie mobile et Internet
Une connexion par le réseau local ou uniquement par Internet serait également possible.
Figure 2-4
Configuration DNP3
Dans l'exemple ci-après, vous trouverez une configuration comprenant des RTU qui
communiquent avec le maître par le réseau local et par Internet.
Dans cet exemple, le maître est double. Les deux appareils du maître DNP3 (maître principal
et maître de secours) au poste de conduite central sont adressés par la RTU via une seule
adresse DNP3 mais par deux adresses IP distinctes.
L'utilisation du protocole DNP3 permet par exemple de mettre en œuvre un maître sous
SIMATIC PCS 7 TeleControl ou avec le système d'un fournisseur tiers. Si vous utilisez SIMATIC
PCS 7 TeleControl comme maître DNP3, installez les pilotes DNP3 requis.
28
Communication des RTU3010C et RTU3030C avec un TIM du poste de conduite central
SIMATIC RTU3010C/RTU3011C
Instructions de service, 03/2025, C79000-G8977-C480-09
