LED, connecteurs, bouton-poussoir, emplacements
de cartes, code QR
4.1

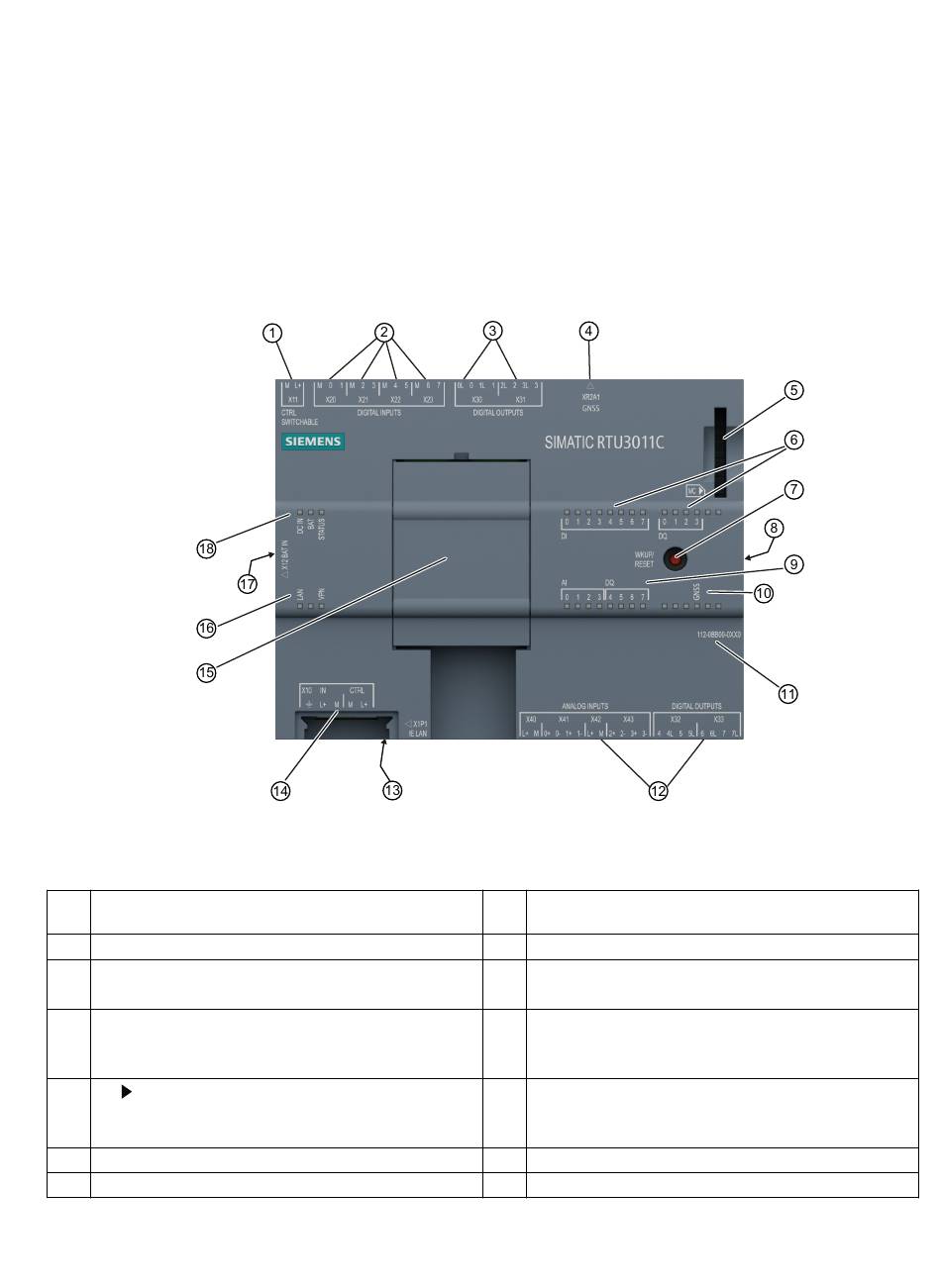

Vue de l'appareil
Figure 4-1
Tableau 4-1
Signification des numéros de repère
①
X11 : Sortie de commande pour l'alimentation de cap‐
teurs et d'actionneurs
②
X20..X23 : Bornes pour entrées TOR
③
X30..X31 : Bornes pour sorties TOR
④
XR2A1 GPS : Connecteur femelle GPS pour brancher
l'antenne (RTU3011C)
LED GNSS (RTU3011C)
⑤
MC : Logement pour carte SD
⑥
DI / DQ : LED d'état des entrées/sorties TOR
⑦
WKUP/RESET : Bouton-poussoir
SIMATIC RTU3010C/RTU3011C
Instructions de service, 03/2025, C79000-G8977-C480-09
Position des LED, connecteurs, bouton-poussoir et emplacements de carte
⑩
GNSS : LED d'état des positions GPS (RTU3011C)
⑪
Adresse MAC
⑫
X40..X43 : Bornes pour entrées analogiques
X32..X33 : Bornes pour sorties TOR (RTU3011C)
⑬
X1P1 : Interface Ethernet RJ45 (dessous)
⑭
X10 IN : Entrée pour alimentation externe
X10 CTRL : Sortie de commande pour l'alimentation de
capteurs et d'actionneurs
⑮
Logement pour carte d'extension
⑯
LED d'état de connexion "LAN" ("VPN" : sans fonction)
4
