8.8 Blocs pour fonctions de valeur analogique
Selon la combinaison des deux paramètres de fonction "valeur limite 1" et "valeur limite 2", la
fonction fournit comme résultat :
• Valeur limite avec hystérésis
Valeur limite 1 ≥ valeur limite 2 :
La valeur limite présente une hystérésis, par exemple pour commander une pompe.
Deux applications sont possibles :
– Valeur limite
– Valeur limite
• Fenêtre (surveillance de plage)
valeur limite 1 < signal d'entrée < valeur limite 2
Une plage de la valeur analogique (fenêtre) entre "valeur limite 1" et "valeur limite 2" est
surveillée.
– Sortie = 1 lorsque le signal d'entrée est à l'intérieur de la fenêtre
– Sortie = 0 lorsque le signal d'entrée est à l'intérieur de la fenêtre
Paramètres
Paramètres
Paramètres d'entrée
En
292
avec hystérésis négative
haute
Si le signal d'entrée dépasse la "valeur limite 1", la sortie est mise à 1.
Ce n'est que lorsque le signal d'entrée passe en dessous de la "valeur limite 2" que la sortie
est remise à 0.
Figure 8-5

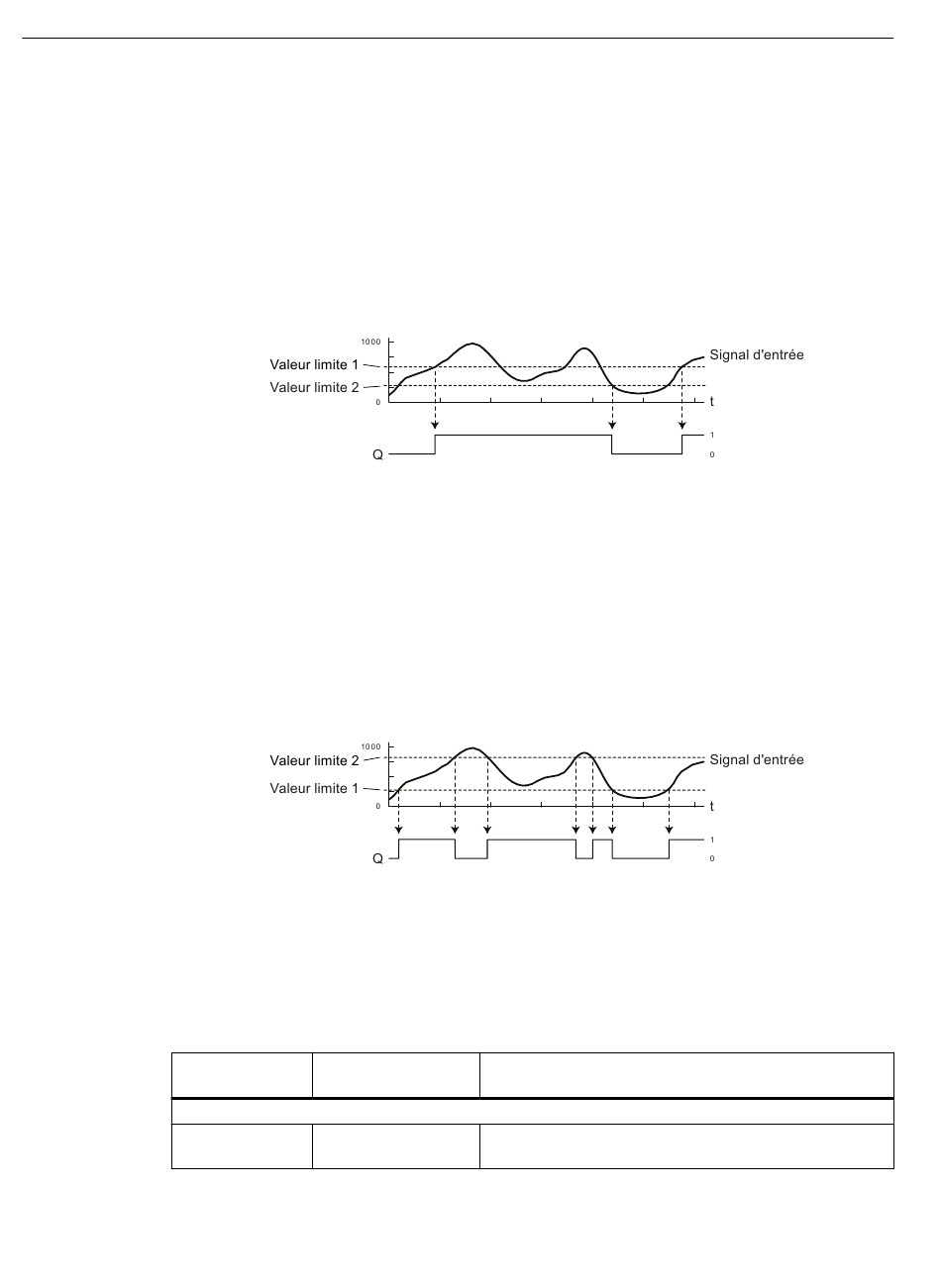

Diagramme diagramme de fonctionnement pour valeur limite
négative
avec hystérésis positive
basse
Vous pouvez surveiller le signal d'entrée par rapport à une valeur limite
positive si vous inversez le signal de sortie par le biais de l'icône de contact noire.
Pour l'inversion voir chapitre Paramétrage des blocs (Page 259).
Figure 8-6
Diagramme de fonctionnement comme exemple de la fonction de fenêtre
Pour ce mode de fonctionnement, vous devez inverser la '"sortie" par le biais de l'icône de
contact noire.
Type de variable / Pla‐
ge de valeurs
Description
Paramètres d'autorisation, voir chapitre Paramètres sou‐
vent utilisés (Page 261).
