Le bus Hart-Multidrop doit être relié à la terre par une résistance de 250 ohms. Vous pouvez
pour ce faire utiliser une résistance externe ou vous servir de la résistance de 250 ohms de la
carte d'extension par connexion à la borne "HART-R".
Des informations complémentaires sont fournies dans le guide d'utilisation des réseaux
HART, voir Bibliographie /9/ (Page 407).

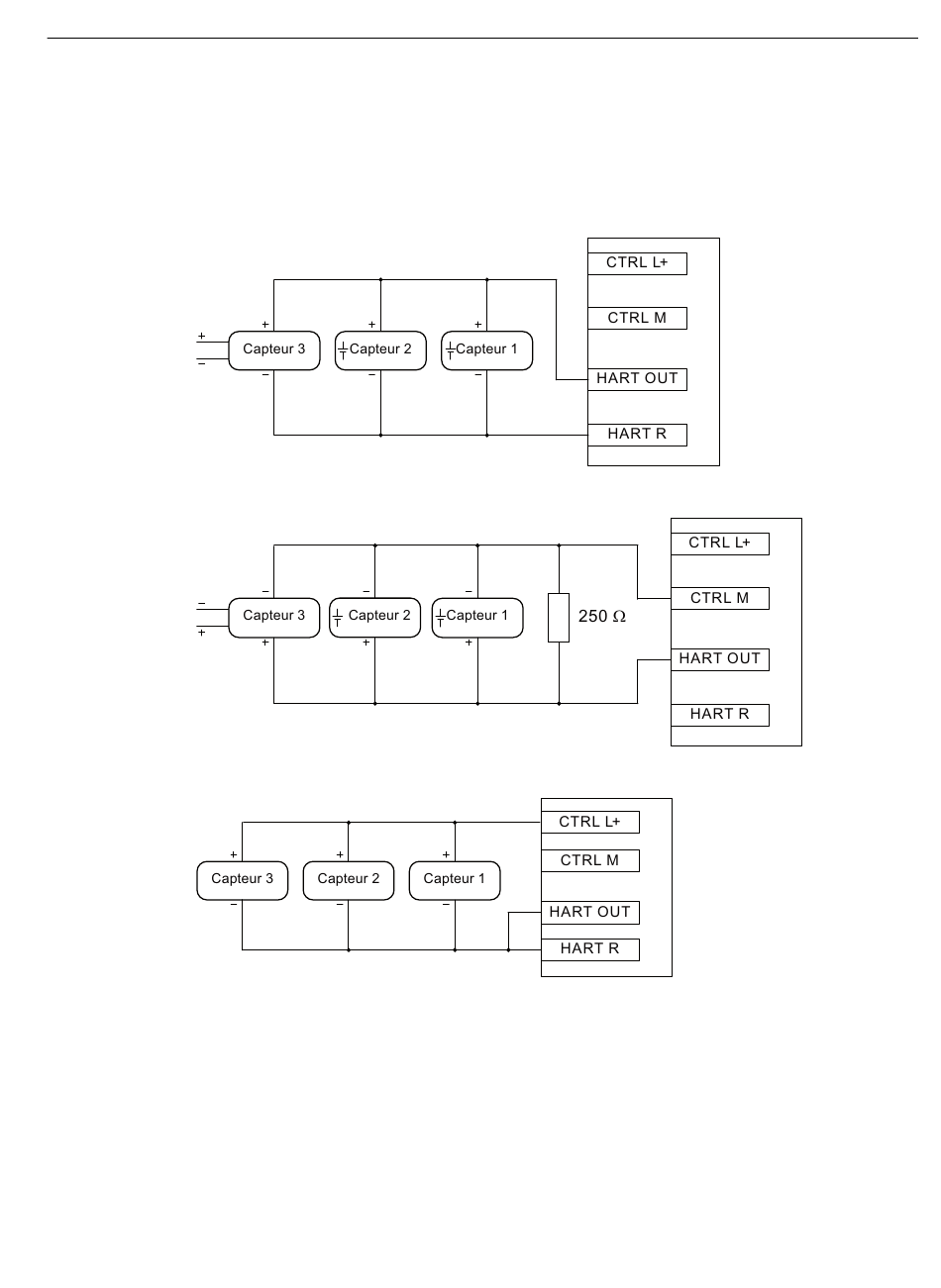

Figure 5-2
Figure 5-3
Figure 5-4
SIMATIC RTU3010C/RTU3011C
Instructions de service, 03/2025, C79000-G8977-C480-09
Connexion de capteurs actifs à propre alimentation et résistance interne
Connexion de capteurs actifs à propre alimentation et résistance externe
Connexion de capteurs passifs alimentés par carte d'extension, à résistance interne
Montage, connexion, mise en service, démontage
5.3 Connexion
79
