8.11 Blocs commutateurs et relais
Tr
S
R
Q
Figure 8-11
Paramètres
Paramètres
Paramètres d'entrée
En
Mise à 1
Mise à 0
Déclencheur
328
Déclencheur
Mise à 1
Mise à 0
Sortie

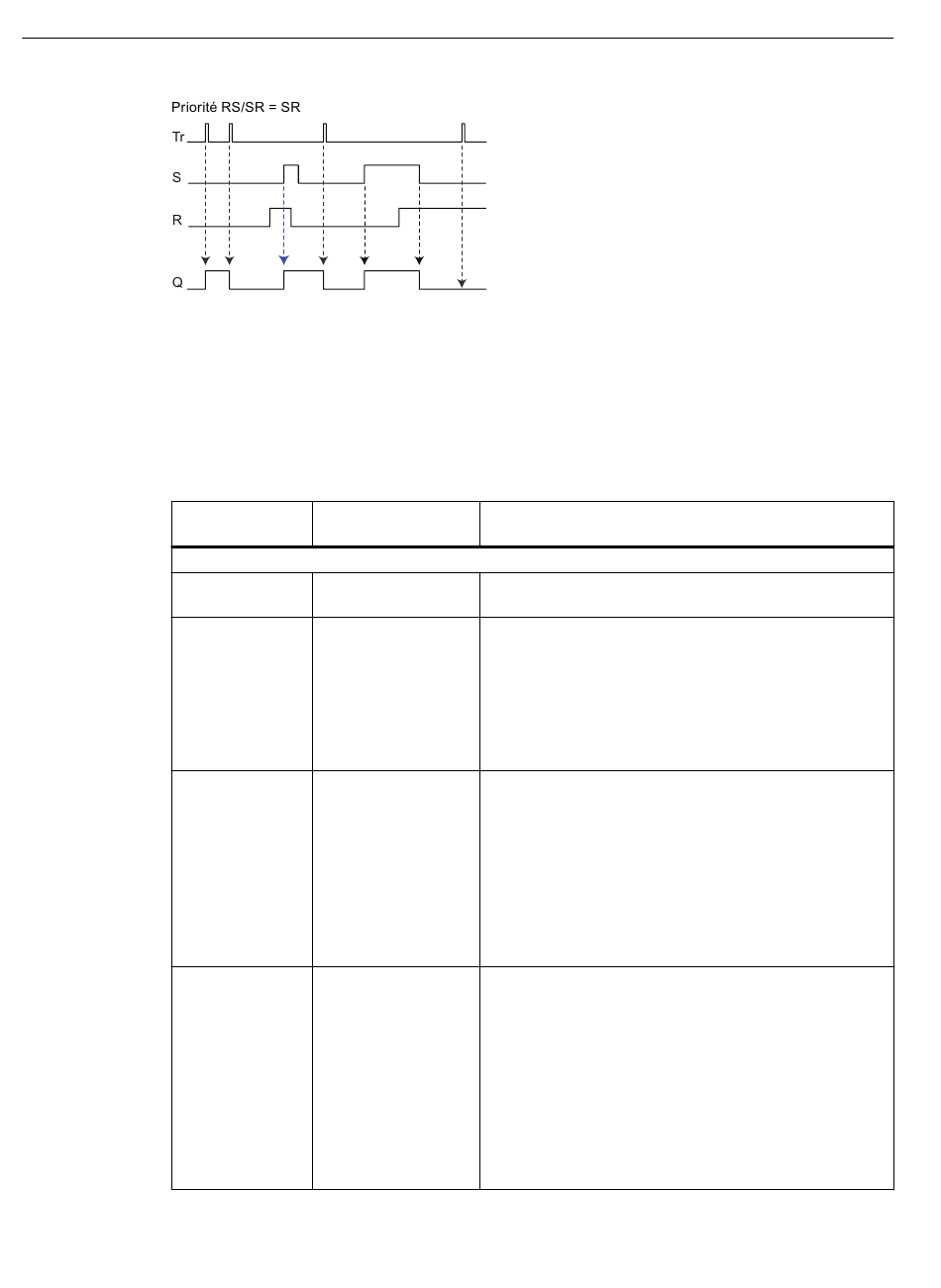

Chronogramme d'un bloc "Relais à impulsion", priorité SR/RS = SR
Type de variable / Pla‐
ge de valeurs
•
Vrai / Faux
•
Entrée / Sortie /
Mémento TOR
•
STATUS_COM
•
STATUS_ERROR
•
STATUS_RUN
•
Vrai / Faux
•
Entrée / Sortie /
Mémento TOR
•
STATUS_COM
•
STATUS_ERROR
•
STATUS_RUN
•
Vrai / Faux
•
Entrée / Sortie /
Mémento TOR
•
STATUS_COM
•
STATUS_ERROR
•
STATUS_RUN
Description
Paramètres d'autorisation, voir chapitre Paramètres sou‐
vent utilisés (Page 261).
Met la sortie à 1 sur front positif (0 → 1).
Si le paramètre "Vrai" est sélectionné, la sortie reste en per‐
manence à 1. La mise à 0 par l'entrée "Mise à 0" n'est alors
possible que si "Priorité RS/SR" = RS.
Si le paramètre "Non affectée" ou "Faux" est sélectionné, la
sortie est uniquement commandée par les entrées "Mise à
0" et "Déclencheur".
Met la sortie à 0 sur front positif (0 → 1), si "Mise à 1" = 0 ou
si "Priorité RS/SR" = RS.
Si le paramètre "Vrai" est sélectionné, l'entrée "Mise à 1" est
durablement mise à 0, la sortie reste en permanence à 0.
Si le paramètre "Non affectée" ou "Faux" est sélectionné,
l'entrée "Mise à 1" n'est pas mise à 0.
Si le paramètre "Non affectée" ou "Faux" est sélectionné, la
sortie est uniquement commandée par les entrées "Mise à
0" et "Déclencheur".
La transition 0 → 1 du "Déclencheur" a pour effet :
•
Si "Mise à 1" et "Mise à 0" = 0, la sortie est mise à 1.
•
Si "Mise à 1" et "Mise à 0" = 1 et si "Priorité RS/SR" = SR,
la sortie est mise à 1.
•
Si "Mise à 1" et "Mise à 0" = 1 et si "Priorité RS/SR" = RS,
la sortie est mise à 0.
•
Si uniquement "Mise à 1" = 1, la sortie reste à 1.
•
Si uniquement "Mise à 0" = 1, la sortie reste à 0.
La transition 1 → 0 du "Déclencheur" reste sans effet.
Instructions de service, 03/2025, C79000-G8977-C480-09
SIMATIC RTU3010C/RTU3011C
