Montage du châssis
Montage horizontal du châssis (rail DIN sy‐
métrique)
Montage vertical du châssis (rail DIN symé‐
trique)
Montage de la RTU
Remarque
Blocage des blocs-modules de piles sur le rail DIN symétrique
En cas de montage dans un boîtier de protection disponible comme accessoire, deux butées
d'arrêt sont fournies pour être montées aux deux extrémités du groupe d'appareils sur le rail DIN
symétrique. Les butées d'arrêt empêchent la RTU et le bloc-batterie de se désolidariser en cas de
sollicitations mécaniques.
Si vous ne montez pas la RTU et le bloc-batterie dans un boîtier de protection de la gamme
d'accessoires, vous pouvez empêcher le décalage du bloc-batterie par un dispositif adéquat, par
une butée d'arrêt Siemens 8WA1808 p. ex.
En cas d'utilisation en zones ATEX ou IECEx, veuillez tenir compte de la note relative au rail DIN
symétrique utilisé au chapitre Consignes pour une mise en œuvre en atmosphère explosible
selon ATEX / UKEX / IECEx / CCC-Ex (Page 69).
• Si vous utilisez un bloc-batteries, commencez à l'étape 1.
• Si vous n'utilisez pas de bloc-batterie, commencez à l'étape 3.
SIMATIC RTU3010C/RTU3011C
Instructions de service, 03/2025, C79000-G8977-C480-09
Montage, connexion, mise en service, démontage

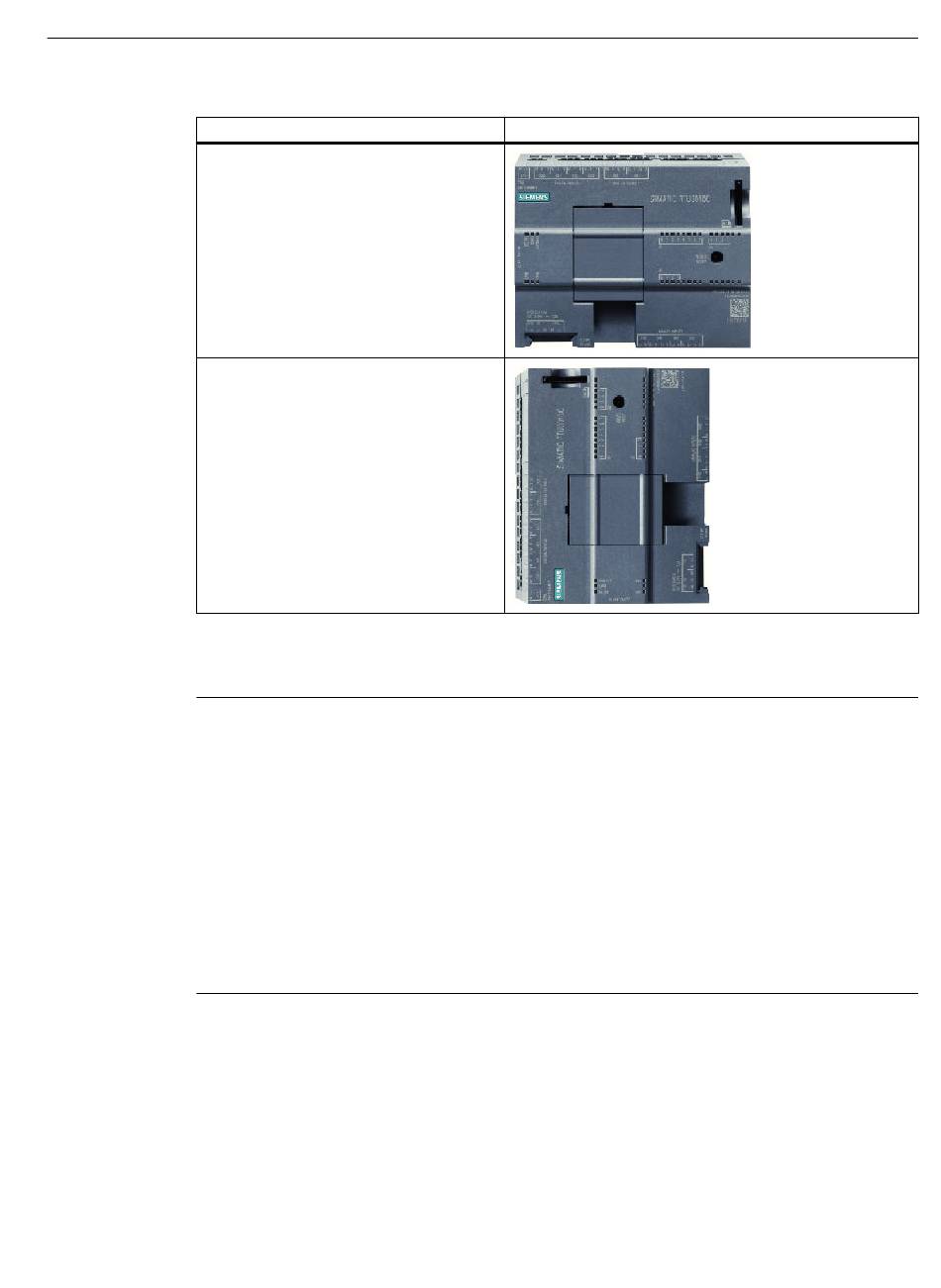

Position de montage de la RTU
5.2 Montage
